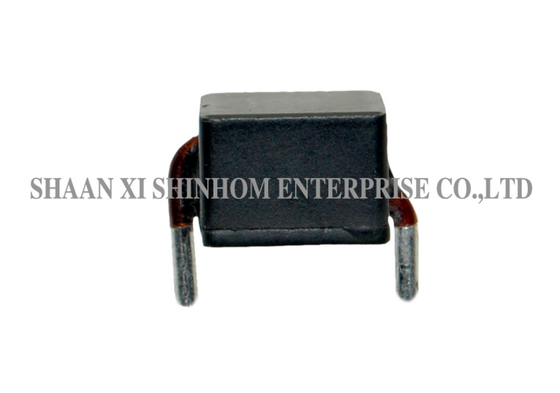

Induttore di potenza schermato con nucleo in ferro serie HQ1108 per computer portatili

Induttore di potenza ad alta corrente serie HQ1108

Il induttore di potenza ad alta corrente serie HQ1108 è prodotto utilizzando un nucleo schermato e un design a struttura composita, specificamente progettato per PDA e laptop, garantendo il DCR più basso, elevata capacità di corrente e basso rumore udibile. Il prodotto presenta una struttura robusta e affidabile con un'altezza massima di 8mm e un ingombro massimo di 15,5*11mm. È conforme ai requisiti della Direttiva RoHS 2002/95/EC. È adatto per PDA, laptop e server. È una scelta ideale per applicazioni di induttori di potenza ad alta corrente nella gestione dell'alimentazione e nella conversione DC-DC.

Caratteristiche

• DCR più basso per microhenry

• Altezza – max. 8mm

• Ingombro – max. 15,5*11mm

• Corrente nominale – fino a 50Apk

• Intervallo di induttanza – da 0,14µH a 2,25µH

• Gestisce elevate correnti transitorie senza saturazione

• Rumore udibile ultra-basso

• Conforme alla Direttiva RoHS 2002/95/EC

APPLICAZIONI:

• Applicazioni PDA/notebook/desktop/server
• Convertitori POL ad alta corrente
• Alimentatori a basso profilo e alta corrente
• Dispositivi alimentati a batteria
• Convertitori DC/DC in sistemi di alimentazione distribuiti
• Convertitore DC/DC per Field Programmable Gate Array (FPGA)

NOTE:

• Frequenza di test: 100KHz / 0,1Vdc
• Strumento di test: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• La corrente nominale di calore (Irms) causerà un aumento della temperatura della bobina di circa, ΔT=40°C senza perdite nel nucleo.
• La corrente di saturazione (Isat) causerà una diminuzione di L0 di circa il 10%
• La temperatura del componente (ambiente + aumento di temperatura) non deve superare i 125°C nelle peggiori condizioni operative. Il design del circuito, il componente, le dimensioni e lo spessore delle tracce del PCB, il flusso d'aria e altre disposizioni di raffreddamento influenzano la temperatura del componente. La temperatura del componente deve essere verificata nell'applicazione finale.
• Temperatura operativa: -40°C - +105°C.
• Temperatura di stoccaggio: -40°C - +105°C.

Nota: le specifiche del prodotto possono essere personalizzate.

FAQ

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane; i prodotti personalizzati verranno confermati separatamente.

D: Supportate piccoli ordini di prova?

R: Sì. I piccoli ordini di prova (inferiori al MOQ standard) possono essere negoziati e ricevere gli stessi standard di qualità e impegni di consegna degli ordini di massa. Si prega di contattare il nostro team di vendita per i dettagli.

D: Qual è il significato del nucleo schermato e della struttura composita per le applicazioni?

R: Il nucleo schermato riduce le interferenze elettromagnetiche, mentre la struttura composita fornisce un rumore udibile ultra-basso. L'elevata capacità di gestione delle correnti transitorie previene la saturazione, rendendolo adatto per convertitori POL ad alta corrente e alimentatori a basso profilo ad alta corrente. È adatto per applicazioni come PDA, laptop e server.
