Induttore a filo piatto serie CEP104-125HT ad alta corrente per sistemi di comunicazione e alimentatori automobilistici

Induttori di potenza ad alta corrente serie CEP104/105/124/125HT

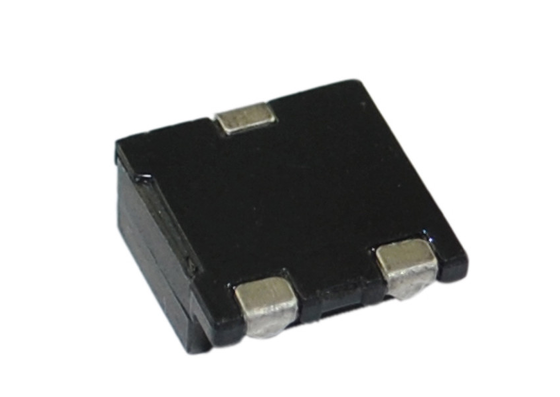

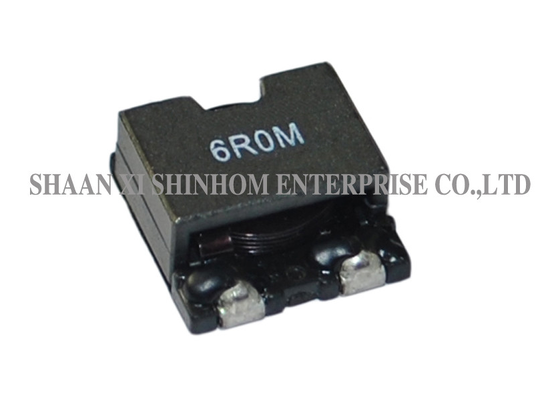

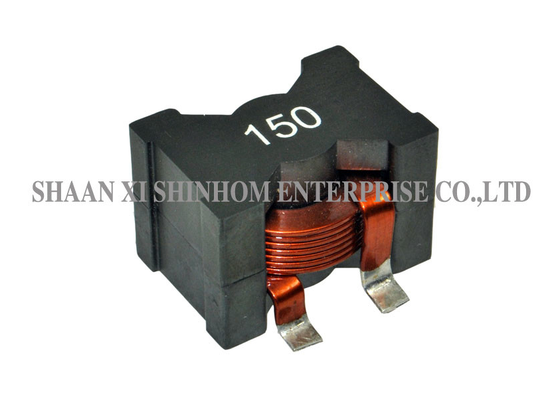

Ilinduttore di potenza SMD schermato serie CEP104/105/124/125HTpresenta undesign ad alta frequenzae unprocesso di avvolgimento con filo piatto, offrendo unastruttura schermata,un pacchetto a basso profiloe unabasso DCR, con una capacità di corrente ultra-elevata fino a28A.Ilprocesso con filo piattofornisce una maggiore capacità di corrente e una minore perdita di potenza.Un'eccellente stabilità termicagarantisce un funzionamento affidabile a lungo termine in varie condizioni di lavoro.È ampiamente utilizzato inconvertitori DC-DC per laptop,sistemi di comunicazione,sistemi di alimentazione automobilistici,TV LCD/PDP,sistemi di rete,periferiche per computere unaalimentatori per CPU. È una scelta ideale per progetti di alimentatori ad alta corrente e alta densità.

CARATTERISTICHE:

• Design ad alta frequenza
• Costruzione schermata
• Filo piatto utilizzato
• Eccellente stabilità termica
• Basso profilo, basso DCR.
• Corrente super elevata fino a 28A
• Induttori personalizzati disponibili

APPLICAZIONI:

• Notebook, convertitori DC/DC
• Sistema di comunicazione
• Alimentatore per sistemi automobilistici
• Televisori LCD PDP
• Sistemi di rete
• Apparecchiature periferiche per computer
• Alimentatore CPU

NOTE:

• Test di induttanza: HP4284A, 100kHz/1V o equivalente
• RDC: QuadTech 1880 Milliohmmeter
• Corrente Isat: calo del valore L del 65% tip. a IDC rispetto al suo valore iniziale
• Irms: aumento di temperatura 40°C Max Temperatura ambiente di riferimento
• Saldabilità: 75% del filo di piombo deve essere coperto
• Metodi di saldatura: Onda, Reflow
• Temperatura operativa: -40°C a +105°C
• Temperatura di stoccaggio: -55°C a +125°C
• Resistenza alla flessione del terminale: 24,5N Min
• Resistenza all'umidità: ΔL/L≤±10% ΔQ/Q≤±25%

Nota: le specifiche del prodotto possono essere personalizzate.

FAQ

D: Quali sono i vantaggi dell'avvolgimento con filo piatto rispetto al filo tondo tradizionale?

R: Il filo piatto ha una maggiore superficie, offrendomaggiore capacità di corrente,un DCR inferioree unamigliore dissipazione del calore. Nelle applicazioni ad alta corrente, gli induttori con filo piatto riducono efficacemente la perdita di potenza e la perdita per effetto pelle, migliorando l'efficienza complessiva, particolarmente adatti per applicazioni ad alta corrente fino al livello di 28A.

D: Quali sono i vantaggi della struttura schermata?

R: La struttura schermata utilizza un design a circuito magnetico chiuso per confinare il flusso magnetico all'interno del nucleo. Riduce efficacemente il flusso di dispersione e le interferenze elettromagnetiche ai circuiti sensibili vicini, migliorando le prestazioni EMC del sistema.

D: Qual è il significato di un'eccellente stabilità termica?

R: Un'eccellente stabilità termica garantisce che l'induttore mantenga prestazioni elettriche stabili su un ampio intervallo di temperature, rendendolo adatto per applicazioni con grandi variazioni di temperatura come l'elettronica automobilistica e le apparecchiature di comunicazione, migliorando l'affidabilità del sistema.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito Web o via e-mail. Si prega di fornire le informazioni sulla propria azienda e il modello di destinazione. I campioni sonogratuitie verranno spediti entro3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di2-8 settimane.
