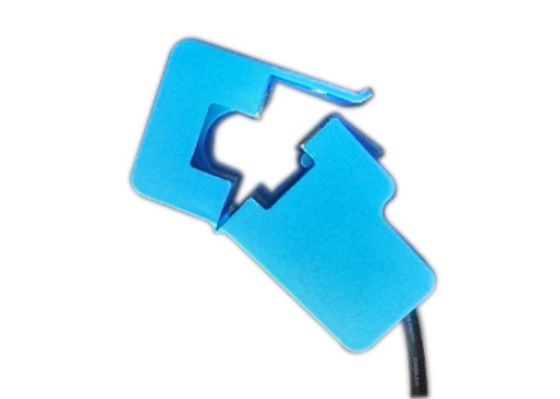

Il CE RoHS di serie di SCTK681D ha spaccato il trasformatore corrente del centro, la bassa tensione CT per il monitoraggio di energia
I trasformatori correnti aperti pricipalmente sono utilizzati nei progetti del rinnovamento del sistema di distribuzione di potere, l'installazione facile, nessuna necessità di smantellare un bus, possono anche essere l'operazione in tensione, non colpisce il consumo di energia normale di clienti, affinchè i progetti di trasformazione dell'utente conservino la manodopera, risorse di materiale, risorse finanziarie, migliorano l'efficienza. Questa serie di trasformatori correnti può essere utilizzata con i dispositivi della protezione, di misura e del tester del relè.
Le coperture del trasformatore corrente di serie di SCTK681D sono fatte dello stampaggio ad iniezione importato del policarbonato che è ignifugo e la temperatura resistente a 140℃, il nucleo di ferro sono fatte della striscia d'acciaio laminata a freddo orientata del silicio ed il cavo secondario è fatto di cavo smaltato elettromagnetico ad alta resistenza. Il prodotto presenta i vantaggi della struttura novella, di bello aspetto, di installazione conveniente, di piccola dimensione, del peso leggero, dell'alta precisione e di grande capacità.
Caratteristiche:
Applicazioni:
Parametro meccanico
| Caso | PA /UL94-V0 |
| Bobina | PBT |
| Il centro | Permalloy |
| Struttura interna | Saldatura |
| Costruzione | Legame |
| Funzionamento temporaneo | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |

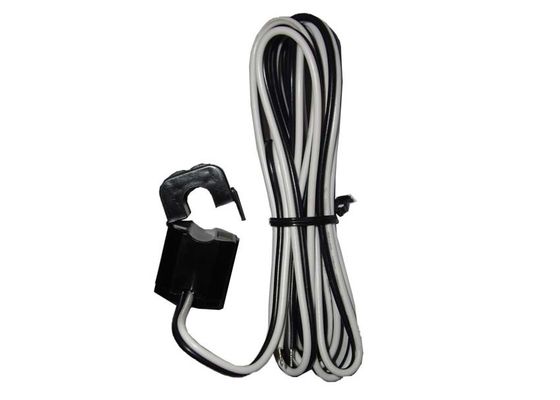

| Collegamento dell'uscita | Cavo di UL1015 20AWG (cavo twinsted) 2.5m |
Parametro elettrico
| Frequenza | 50Hz-400Hz |
| Input stimato | 5A-1200A |
| Campo di misura | 10%In-130%In |
| Potenza nominale | 0.333V (CA) o 0-5A |
| Rapporto | ≤± 0,5% |
| Angolo di fase | ≤ ±60min |
| Resistenza dielettrica | 2.5KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Tipo selezione
| P/N |
Input stimato (A) |
Uscita (mA/V) | Accuratezza | Dimensioni (millimetri) | ||||
| Ø0 | B | C | ||||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5, 1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5, 1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50.100.250.400.600) |
0-5A 0.333V |
0,5, 1,0 | 35 | 99 | 60,5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5, 1,0 | 50 | 125 | 82 | 52 | |
Note: Le specifiche di prodotto possono essere personalizzate
