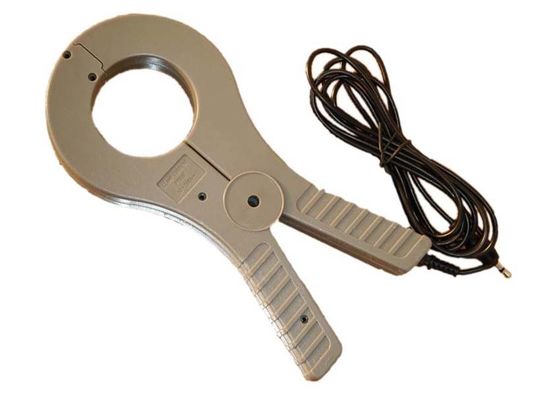

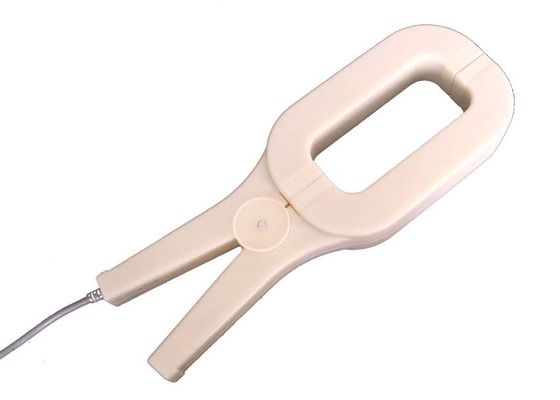

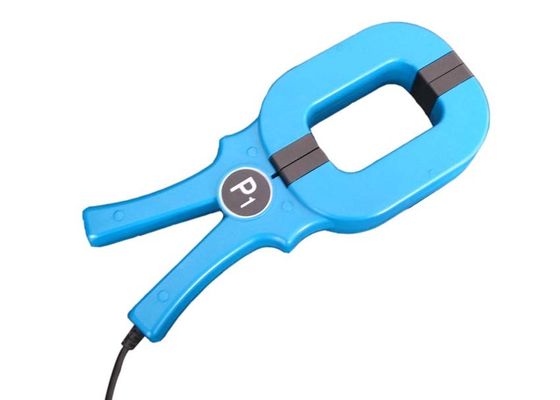

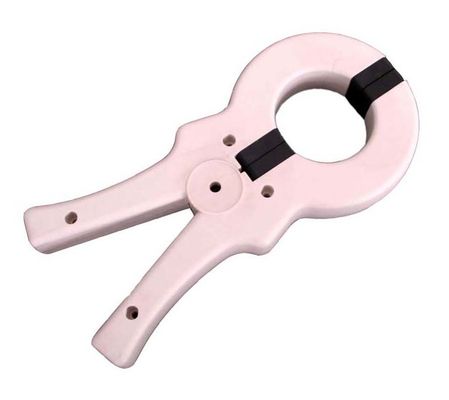

Serie SCTK691/2 Morsetto-sul trasformatore corrente del centro spaccato con gamma corrente 100mA alla prova corrente monofase 3000A
Caratteristiche:
Specificazione elettrica:
Parametro elettrico
| Frequenza | 50-400KHz |
| Input stimato | 5-3000A |
| Campo di misura | 5%In-130%In |
| Potenza nominale | 0-10V (CA) o 0-5A |
| Rapporto | ± 0,1% del ≤ |
| Angolo di fase | ≤ ±10min |
| Resistenza dielettrica | 3.0KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Parametro meccanico
| Caso | ABS /UL94-V0 |
| Bobina | PBT |
| Il centro | Acciaio/permalloy del silicio |
| Struttura interna | Vite |
| Costruzione | Vite |
| Impiegati di funzionamento | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |
| Collegamento dell'uscita | 1015/22AWG cavo (cavo twinsted) 2.5m |
Scriva la selezione a macchina
| P/N |
Input stimato (A) |
Accuratezza |
Dimensioni (millimetri) (ID-L-W-H) |
| SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Note: Le specifiche di prodotto possono essere personalizzate
