| gamma corrente: | 0.5~630A | di uscita: | 0-500mA/0.333V (CA) |
|---|---|---|---|
| classe: | 0,2、 1,0 del、 0,5 | Finestra interna: | 8.0 - 32.0mm |
| Costruzione: | legame | Personalizzabile: | Sì |
| Evidenziare: | il centro spaccato ct,tipo trasformatore corrente del centro spaccato |
||

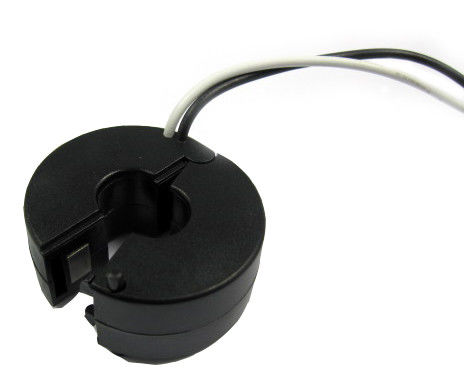

Trasformatori correnti spaccati di CT 0-500mA del centro di CA 0.333V di serie SCTK661, ampia finestra interna, personalizzabile
Il trasformatore corrente di modifica di serie SCTK661 (il spaccatura-centro) è stato destinato specialmente per facilitare la loro installazione nei nuovi o impianti già attuali della rete. Possono essere installati senza aprire alcun circuito della sbarra collettrice o del cavo. Una resistenza interna di precisione attraverso la bobina secondaria del CT fornisce un'uscita sicura bassa di tensione.
Caratteristiche:
Applicazioni:
Parametro elettrico
| Frequenza | 50-60Hz |
| Input stimato | 0.5A-630A |
| Campo di misura | 10%In-130%In |
| Potenza nominale | 0.333V (CA) o 0-500mA |
| Rapporto | ≤± 0,1% |
| Angolo di fase | ≤ ±30min |
| Resistenza dielettrica | 2.5KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Parametro meccanico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Il centro | Permalloy |
| Struttura interna | Epossidico |
| Costruzione | Legame |
| Impiegati di funzionamento | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |
| Collegamento dell'uscita | Cavo di UL1015 22AWG (cavo twinsted) 2.5m |
Scriva la selezione a macchina
| P/N |
Input stimato (A) |
Uscita (mA/V) | Accuratezza | Dimensioni (mm/inch) | |||||
| A | B | C | D | E | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
|
Note: Le specifiche di prodotto possono essere personalizzate
