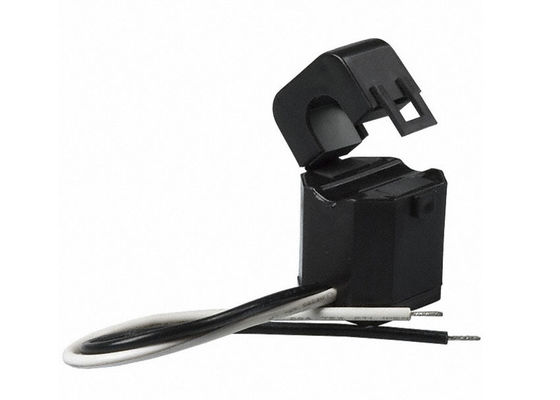

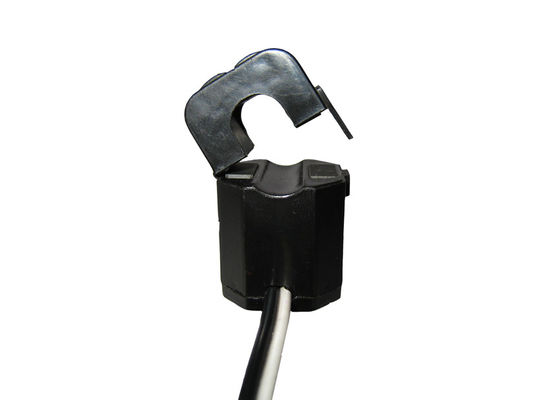

Alta precisione magnetica della struttura del circuito del sensore corrente nero del centro spaccato

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

Grande immagine :  Alta precisione magnetica della struttura del circuito del sensore corrente nero del centro spaccato Miglior prezzo

Dettagli:
Luogo di origine: La Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: Serie di SCTK681A
Termini di pagamento e spedizione:
Quantità di ordine minimo: negoziazione
Prezzo: Negotiation
Imballaggi particolari: scatola
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/month
Descrizione di prodotto dettagliata
gamma corrente: 5~630A di uscita: 0.333V (CA) o 0-500mA
classe: 0,5、 3,0 del、 1,0 Campo di misura: 10%In-130%In
Struttura magnetica del circuito: Tipo combinato frequenza: 50Hz-2KHz
Personalizzabile:
Evidenziare:

il centro spaccato ct

,

tipo trasformatore corrente del centro spaccato

Trasformatori correnti del centro spaccato di serie 5A-630A RoHS di SCTK681A con uscita 0.333VAC o 0-500mA

       Trasformatore corrente del spaccatura-centro di serie di SCTK681A

  • Gamma di prova: 5 all'input di CA 630A, un'uscita di 0 a 0.333V, 0 a 500mA
  • È stato destinato specialmente a facilitare la loro installazione nei nuovi o impianti già attuali della rete.
  • Possono essere installati senza aprire alcun circuito della sbarra collettrice o del cavo.
  • Una resistenza interna di precisione attraverso la bobina secondaria del CT fornisce un'uscita sicura bassa di tensione.
  • Può comprimere il tempo ed i costi dell'installazione.


Applicazioni:

  1. Dispositivo di protezione del relè.
  2. Corrente e misurazione della potenza per i motori elettrici, illuminazione, compressore d'aria, riscaldamento e sistema di ventilazione, attrezzatura di aero-condizione e automazione – sistema di controllo.
  3. Misura, monitoraggio e protezione correnti per collegamenti ed attrezzatura elettrici.

 Parametro elettrico

Frequenza 50-2KHz
Input stimato 5A-630A
Campo di misura 10%In-130%In
Potenza nominale 0.333V (CA) o 0-500mA
Rapporto ≤± 1,0%
Angolo di fase ≤ ±60min
Resistenza dielettrica 2.5KV/1mA/1min
Resistenza di isolamento DC500V/100MΩmin



Parametro meccanico

Caso PA /UL94-V0
Bobina PBT
Il centro Acciaio del silicio
Struttura interna Epossidico
Costruzione Legame
Impiegati di funzionamento - 25℃~+75℃
Umidità di funzionamento ≤85%
Collegamento dell'uscita Cavo di UL1015 20AWG (cavo twinsted) 2.5m


Scriva la selezione a macchina

P/N

Input stimato

(A)

Uscita (mA/V) Accuratezza Dimensioni (mm/inch)
        Ø A B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0,5, 1,0, 3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0,5, 1,0, 3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0,5, 1,0, 3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0,5, 1,0, 3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0,5, 1,0, 3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)



Alta precisione magnetica della struttura del circuito del sensore corrente nero del centro spaccato 0
Note: Le specifiche di prodotto possono essere personalizzate
