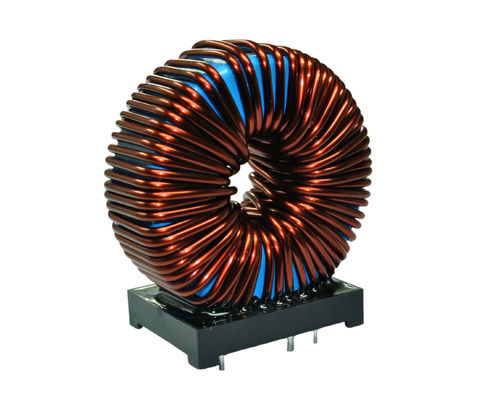

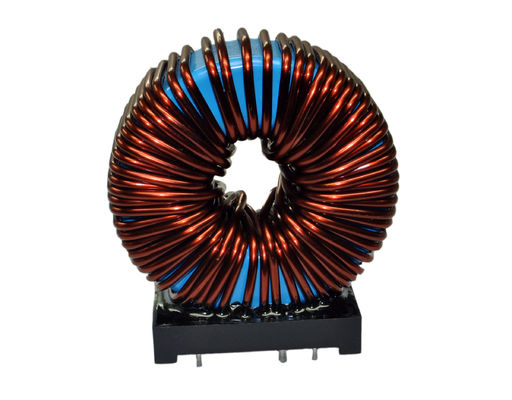

Gamma toroidale di induttanza dell'induttore 800uH di potere dell'induttore toroidale a corrente forte del centro

CARATTERISTICHE:
DCR/μH più basso
Altezza: 65mm massimi
Orma: 65mm*45mm
Valutazione corrente: fino a 10Apk
Gamma di induttanza: 800µH

NOTE:.

• Frequenza della prova: 1.0KHz/0.25Vdc
• Strumento di prova: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc: CH16502, OHMMETRO del MICRO di Agilent33420A.
• La corrente nominale del calore (Irms) causerà l'aumento di temperatura della bobina approssimativamente, △T=40℃ senza perdita del centro.
• La corrente di saturazione (Isat) indurrà L0 a cadere circa 25%
• La temperatura della parte (ambientale + aumento degli impiegati) non dovrebbe superare 125℃ nelle condizioni di gestione del caso peggiore. La progettazione di circuito, la componente, dimensione e spessore della traccia del PWB, flusso d'aria e l'altro raffreddamento provisions tutta l'influenza la temperatura della parte. La temperatura della parte dovrebbe essere verificata nell'applicazione di conclusione.
• Temperatura di funzionamento: -40℃ - +105℃.
• Temperatura di stoccaggio: -40℃ - +105℃.
