Trasformatori correnti d'acciaio ad alta frequenza elettrici del centro spaccato di serie SCTK731 con 5 ad input 5000A
Applicazione
Il trasformatore corrente di modifica di serie SCTK731 (il spaccatura-centro) speciallydesigned per facilitare la loro installazione nei nuovi o impianti già attuali della rete. Possono essere installati senza aprire alcun circuito della sbarra collettrice o del cavo. Una resistenza interna di precisione attraverso la bobina secondaria del CT fornisce una cassaforte bassa
uscita di tensione. Può comprimere il tempo ed i costi dell'installazione.
Misura, monitoraggio e protezione correnti per collegamenti ed attrezzatura elettrici. Corrente e misurazione della potenza per i motori elettrici, illuminazione, compressore d'aria, riscaldamento e sistema di ventilazione, attrezzatura di aero-condizione e sistema di controllo di automazione. Dispositivo del monitoraggio della corrente, di potere e di energia.
Caratteristica
Parametro elettrico
| Frequenza | 50-400Hz |
| Input stimato | 5A-5000A |
| Campo di misura | 5%In-130%In |
| Potenza nominale | 0-5A |
| Rapporto | ± 0,5% del ≤ |
| Angolo di fase | ≤ ±30min |
| Resistenza dielettrica | 2.5KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Parametro meccanico
| Caso | PC /UL94-V0 |
| Bobina | PC |
| Il centro | Acciaio del silicio |
| Struttura interna | Epossidico |
| Costruzione | Vite |
| Impiegati di funzionamento | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |
| Collegamento dell'uscita | Terminale |
Scriva la selezione a macchina
| P/N | Input stimato (A) | Uscita (A) | Accuratezza | Dimensioni (millimetri) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

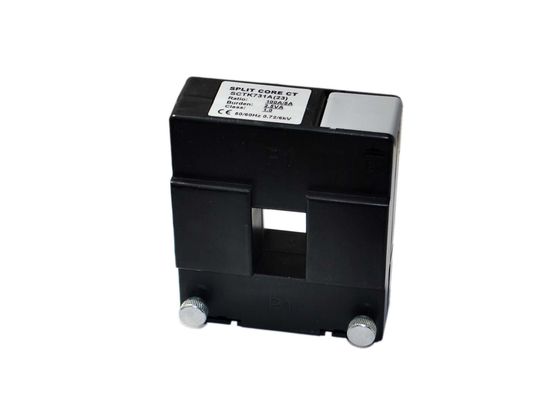

| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Note: Le specifiche di prodotto possono essere personalizzate
