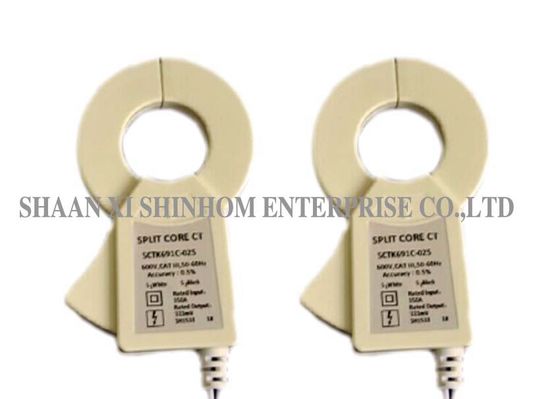

La serie SCTK691C è un trasformatore di corrente a morsetto, CT può essere montato su pannelli esistenti, come centri di controllo o centri di carico, per misurare o monitorare la potenza. Questi CT possono essere montati senza rimuovere i cavi esistenti per facilitare l'installazione
Caratteristiche:
applicazioni:
Parametro elettrico
| Frequenza | 50-2.5KHz |
| Ingresso nominale | 0.5A-630A |
| Campo di misura | 10% in 130% In |
| Uscita nominale | 0,333 V (CA) o 0-5 A |
| Rapporto | ≤ ± 0,2% |
| Angolo di fase | ≤ ± 10min |
| Rigidità dielettrica | 5.0KV / 1mA / 1min |
| Resistenza di isolamento | DC500V / 100MΩmin |
Parametro meccanico
| Astuccio | PC / UL94-V0 |
| Bobina | PBT |
| Struttura interna | Epoxy |
| Temp. Operativa | -25 ℃ ~ + 75 ℃ |
| Umidità operativa | ≤85% |
| Connessione di uscita | Terminale o UL1015 22AWG Cavo 1,5 m |
Digita la selezione
| P / N | Ingresso nominale (UN) | Uscita (mA / V) | Precisione | Dimensioni (mm) | |||||
| UN | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63,0 | 25,0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71,0 | 20.0 | 15.0 | 16,0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87,0 | 20.0 | 15.0 | 25,0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117.0 | 27,0 | 22.0 | 35.0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135.0 | 27,0 | 22.0 | 50.0 | 100,0 | |
Note: le specifiche del prodotto possono essere personalizzate
