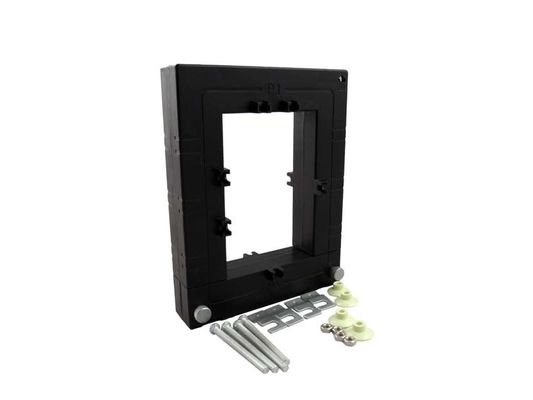

L'UL di serie SCTK662 ha certificato l'alta precisione il CT, del trasformatore corrente del centro spaccato l'input 5-3000A
La serie SCTK662 di trasformatore corrente del spaccatura-centro offre 0V-10V e 0mA-500mA a secondario dalla corrente primaria percepita. Senza usando il CT secondario dentro del metro, gli utenti direttamente collegano la serie SCTK662 al metro per l'applicazione di conteggio di alta precisione. Permette ad un metro di essere adottata per la varia valutazione corrente soltanto cambiando il CT primario in modo da compatta la progettazione del tester e si riduce sviluppare il costo. Inoltre, il circuito di protezione di sovratensione è incluso per offrire sicuro, velocemente e l'installazione redditizia.
CARATTERISTICHE
Parametro elettrico
| Frequenza | 50-400Hz |
| Input stimato | 5A-3000A |
| Campo di misura | 5%In-130%In |
| Potenza nominale | 0-10V (CA) o 0-5A |
| Rapporto | ± 0,2% del ≤ |
| Angolo di fase | ≤ ±10min |
| Resistenza dielettrica | 2.5KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Parametro meccanico
| Caso | PC /UL94-V0 |
| Bobina | PBT |
| Il centro | Acciaio del silicio |
| Struttura interna | Epossidico |
| Costruzione | Legame |
| Impiegati di funzionamento | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |
| Collegamento dell'uscita | Cavo di UL1015 22AWG (cavo twinsted) 2.5m |
Scriva la selezione a macchina
| P/N |
Input stimato (A) |
Uscita (mA/V) | Accuratezza | Dimensioni (millimetri) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Note: Le specifiche di prodotto possono essere personalizzate
