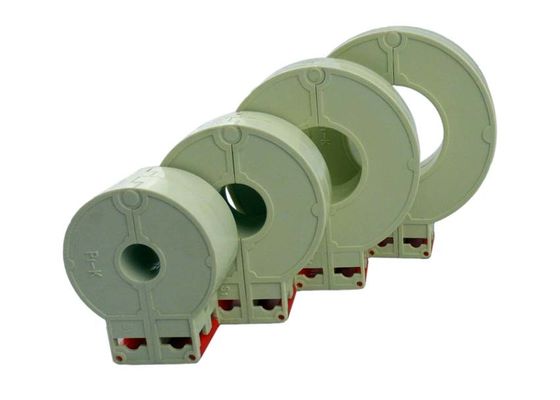

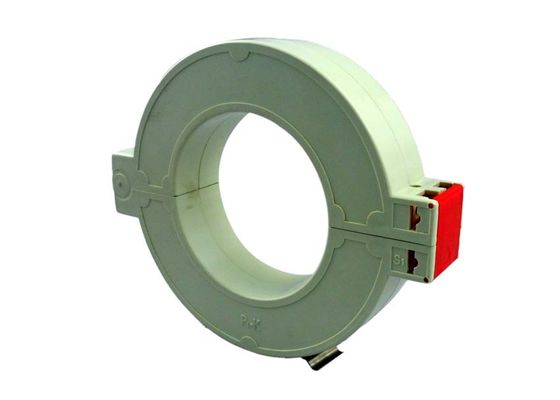

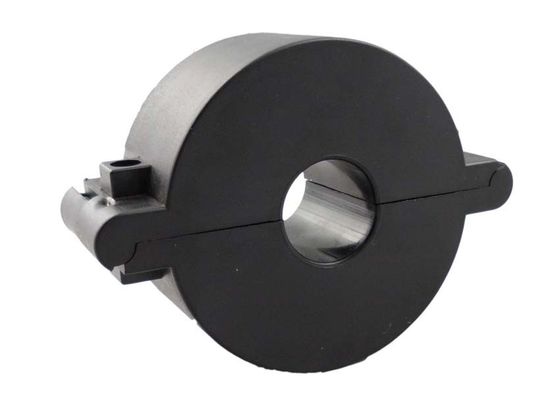

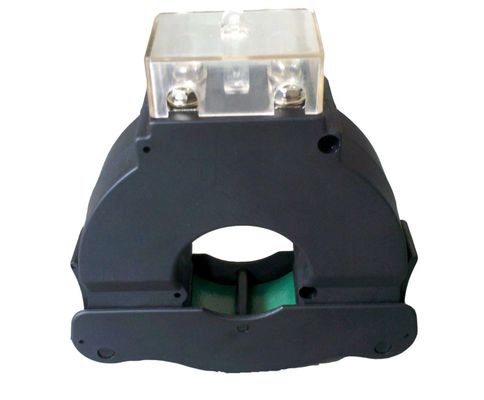

I tipi di trasformatori correnti del centro spaccato 0.5-630A con epossidico hanno incapsulato l'abitazione del sensore della corrente di SCTK660A
Applicazione
Misura corrente, monitoraggio e protezione per collegamenti elettrici e Equipment.Current e misurazione della potenza per i tor elettrici di Mo, illuminazione, compressore d'aria, riscaldamento e sistema di ventilazione, attrezzatura di aero-condizione e sistema di controllo di automazione. Corrente, potere e dispositivo energymonitoring.
Caratteristica
La struttura l'autobloccante, sicuro, facile di installare, di ampia finestra interna portatile, permettendo che la pressione dei cavi grandi o - vasta gamma delle sbarre colletrici delle dimensioni accomodi tutte le installazioni attuali.
Il currenttransformer di modifica di serie di Sctk660a (il spaccatura-centro) è stato destinato specialmente per facilitare la loro installazione nei nuovi o impianti già attuali della rete. Possono beinstalled senza bus-barcircuit openingany di cableor. La resistenza di precisione di Aninternal attraverso la bobina secondaria del ct fornisce un'uscita sicura bassa di tensione. Può comprimere il tempo ed i costi dell'installazione.
Parametro elettrico
| Frequenza | 50-2.5KHz |
| Input stimato | 0.5A-630A |
| Campo di misura | 10%In-130%In |
| Potenza nominale | 0.333V (CA) o 0-5A |
| Rapporto | ≤± 0,2% |
| Angolo di fase | ≤ ±30min |
| Resistenza dielettrica | 5.0KV/1mA/1min |
| Resistenza di isolamento | DC500V/100MΩmin |
Parametro meccanico
| Caso | ABS/UL94-V0 |
| Bobina | PBT |
| Il centro | Permalloy |
| Struttura interna | Epossidico |
| Costruzione | Legame |
| Impiegati di funzionamento | - 25℃~+75℃ |
| Umidità di funzionamento | ≤85% |
| Collegamento dell'uscita | Terminale o cavo 1.5m di UL1015 22AWG |
Scriva la selezione a macchina
| P/N |
Input stimato (A) |
Uscita (mA/V) | Accuratezza | Dimensioni (millimetri) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50,0 | 40,0 | 22,5 | 10,0 | 24,0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61,0 | 50,0 | 22,5 | 16,0 | 24,0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74,0 | 62,0 | 22,5 | 25,0 | 24,0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81,5 | 70,0 | 22,5 | 32,0 | 24,0 | |
Note: Le specifiche di prodotto possono essere personalizzate
