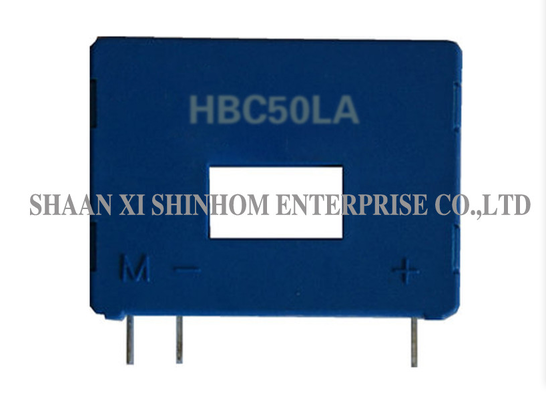

Sensore di corrente dell'effetto Hall serie HBC-LA per applicazioni alimentate a batteria e motori DC

IlSerie HBC-LAIl sensore di corrente ad effetto Hall si basa sul principio di misura dell'effetto Hall, fornendo isolamento elettrico tra circuiti primari e secondari.con una tensione di potenza superiore a 50 kPaIl prodotto offre una corrente di uscita nominale di 25mA±0,5% o 50mA±0,5%.con il filo primario avvolto attorno alla parte superiore del sensore per l'accoppiamento magnetico ottimale. È ampiamente utilizzato in alimentatori di saldatura, applicazioni a batteria, azionamenti a velocità variabile AC, azionamenti servomotori, alimentatori di commutazione, UPS e convertitori statici azionati da motore CC.

Attenzione:

• Is è positivo quando Ip scorre nella direzione della freccia.
• La temperatura del conduttore primario non deve superare i 100 °C.
• Le prestazioni dinamiche sono testate con una singola barra che riempie completamente il foro primario.
• Il primario ruota intorno sulla parte superiore del sensore per eseguire la migliore frizione magnetica

Caratteristiche:

• Correnti di funzionamento: da 0 a 100A
• Corrente di uscita nominale: 25mA±0,5%, 50mA±0,5%
• Montaggio facile
• Grado di precisione elevato

Applicazioni:

• Forniture di alimentazione per applicazioni di saldatura
• Applicazioni alimentate a batteria
• Motori a rotazione variabile e servomotori
• Forniture di alimentazione in modalità commutata (SMPS)
• Forniture di alimentazione ininterrotte (UPS)
• Convertitori statici per motori DC

Dati elettrici:

Nota: le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Che tipo di corrente può misurare questo sensore?

A:Può misurare con precisioneCorrenti di corrente continua, di corrente alternata e di impulsi, adatto a vari requisiti complessi di misurazione della forma d'onda della corrente.

D: In che modo il metodo primario di avvolgimento del filo influenza le prestazioni?

A:L'avvolgimento del filo primario attorno alla parte superiore del sensore consente un accoppiamento magnetico ottimale, garantendo la precisione delle misure e le prestazioni dinamiche.Si consiglia di seguire il metodo di installazione specificato nella scheda dati del prodotto per prestazioni ottimali.

Q: Come richiedere i campioni?

A:Si può inviare un modello di domanda tramite il nostro sito web o via e-mail.gratuitamentee saranno spediti all'interno3-5 giorni lavorativiIl tempo di consegna per l' ordinazione di massa è generalmente2- 8 settimane.
