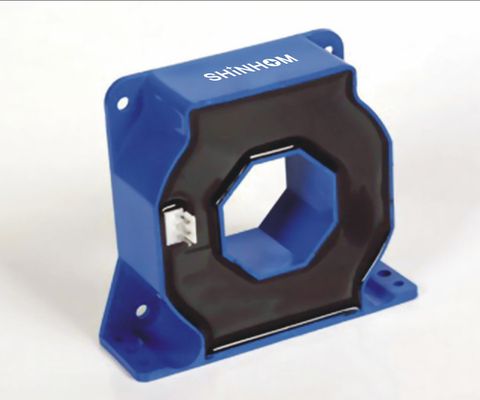

Sensore di Corrente a Effetto Hall IP65 da 0 a 200A per Alimentatori di Saldatura

Negoziazione
MOQ
Negoziabile
prezzo
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: ±12V ~ ±15V (±5%)
Ingresso nominale: 100A,125A,200A
Potenza nominale: 100 mA±0,5%, 125 mA±0,5%
Linearità: ≤±0,2%FS
Grado di protezione IP: IP65
Teoria: SENSORE CORRENTE
Evidenziare:

Sensore di corrente ad effetto Hall IP65

,

Sensore di corrente da 200A per saldatura

,

Sensore di corrente per alimentatore di saldatura

Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC-LAP
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Questo sensore di corrente ad effetto Hall IP65 è prodotto utilizzando tecnologia di misurazione ad effetto Hall e design di isolamento di corrente, specificamente sviluppato per alimentatori per saldatura e applicazioni a batteria, garantendo alta precisione, prestazioni stabili e protezione sicura.Il prodotto presenta una struttura robusta e affidabile con isolamento di corrente tra circuito primario e secondario.È adatto per alimentatori per saldatura, azionamenti a frequenza variabile AC, e alimentatori ininterrotti. È una scelta ideale per applicazioni di sensori di corrente ad effetto Hall nella misurazione di corrente e nell'automazione industriale.

Caratteristiche:

  • Correnti operative: da 0 a 200A
  • Alimentazione: ±12V ~ ±15V (±5%)
  • Corrente di uscita nominale: 100mA±0.5%, 125mA±0.5%
  • Montaggio facile
  • Alto grado di accuratezza

Applicazioni:

  • Alimentatori per applicazioni di saldatura
  • Applicazioni a batteria
  • Azionamenti a velocità variabile AC e azionamenti per servomotori
  • Alimentatori switching (SMPS)
  • Alimentatori ininterrotti (UPS)
  • Convertitori statici per azionamenti per motori DC

1. È positivo quando Ip scorre nella direzione della freccia.
2. La temperatura del conduttore primario non deve superare i 100 ℃.
3. Le prestazioni dinamiche sono testate con una singola barra che riempie completamente il foro primario.
4. Il giro del conduttore primario sulla parte superiore del sensore per ottenere la migliore accoppiamento magnetico.

DATI ELETTRICI:

HBC100LAP HBC125LAP HBC200LAP
Corrente Nominale(IPN) 100 125 200 A
Intervallo di Misura(IP) 0~±200 0~±200 0~±300 A
Corrente di Uscita Nominale(ISN) 100±0.5% 125±0.5% 100±0.5% mA
Tensione di Alimentazione(±5%) ±12~±15 V
Perdita di corrente di alimentazione 16(@±15V)+IS mA
Resistenza di prova con±12V @±IPNmax 14(min) 52(max) 0(min) 26(max) Ω
@±IPmax 14(min) 17(max) 0(min) 4(max) Ω
con±15V @±IPNmax 40(min) 72(max) 0(min) 56(max) Ω
@±IPmax @±300Amax 40(min) 40(max) 0(min) 8(max) Ω
Rapporto di spire 1:1000 1:1000 1:2000
Resistenza secondaria 33 33 76 Ω
Corrente di offset ≤±0.2 mA
Deriva della corrente di offset ≤±0.5 mA
Tempo di risposta <1 µs
Linearità ≤±0.2 %FS
Tensione di isolamento 50(60)HZ,1min,3 KV
di/dt >100 A/μs
Banda passante(-3dB) DC…100 KHz
Temperatura operativa -40~+85 ℃
Temperatura di stoccaggio -40~+105 ℃

Sensore di Corrente a Effetto Hall IP65 da 0 a 200A per Alimentatori di Saldatura

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Fornite supporto tecnico e raccomandazioni di selezione?

R: Sì. Abbiamo un team tecnico professionale in grado di fornire raccomandazioni di selezione e soluzioni di personalizzazione basate sugli scenari applicativi e sui requisiti del circuito del cliente.

D: I campioni sono gratuiti? Quanto presto posso riceverli?

R: I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Per le politiche specifiche sui costi di spedizione, si prega di contattare il nostro team di vendita per conferma.

D: Come gestite i problemi di qualità se si verificano?

R: Garantiamo la conformità del prodotto attraverso l'ispezione della qualità in entrata e il test di qualità al 100% prima della spedizione. Se si verificano problemi di qualità, si prega di contattare tempestivamente il nostro team di vendita. Forniremo soluzioni di reso/scambio o supporto tecnico.
