Casa /Prodotti/sensore corrente ad effetto hall/Sensore di corrente a effetto Hall di serie HBC100LAHS5 a ciclo chiuso 100A per applicazioni di inverter

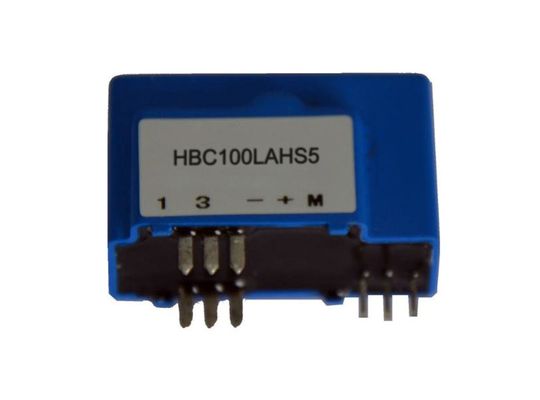

Sensore di corrente a effetto Hall di serie HBC100LAHS5 a ciclo chiuso 100A per applicazioni di inverter

Negoziazione
MOQ
Negoziabile
prezzo
HBC100LAHS5 Series Closed Loop Hall Effect Current Sensor 100A for Inverter Applications
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Installazione: Montaggio di PCB
Ingresso: 100A
Produzione: ±0,625 V±0,5%
Tensione di alimentazione: +5V±5%
Certificazione: CE, RoHS, ISO
Temperatura operativa: -40 ～+85 ℃
Evidenziare:

Hall Effect Current Sensor 100A

,

Sensore di corrente a circuito chiuso per inverter

,

Sensore di corrente HBC100LAHS5 con garanzia
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC100LAHS5
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

Il sensore di corrente ad effetto Hall a circuito chiuso serie HBC100LAHS5 è prodotto utilizzando un design a circuito chiuso e tecnologia di isolamento di corrente, specificamente sviluppato per inverter e azionamenti a frequenza variabile AC-DC, garantendo alta precisione, prestazioni stabili e isolamento sicuro. Il prodotto presenta una struttura robusta e affidabile con isolamento di corrente tra circuiti primario e secondario. È adatto per inverter, gruppi di continuità e applicazioni fotovoltaiche. È una scelta ideale per applicazioni di sensori di corrente ad effetto Hall nella misurazione di corrente e nelle nuove energie.

Caratteristiche:

  • Circuito chiuso
  • Correnti operative: da 0 a 100A
  • Alimentazione: +5V±5%
  • Tensione di uscita nominale: ±0.625V±0.5%
  • Grado di alta precisione
  • Facile da montare

Applicazioni:

  • Applicazioni inverter
  • Azionamento a velocità variabile AC/DC
  • Gruppi di continuità (UPS)
  • Alimentatori switching (SMPS)
  • Applicazioni di corrente fotovoltaica (PV)
  • Misurazione scatola di combinazione per nuove energie
  • Rilevamento corrente nell'industria dell'energia eolica
  • Rilevamento corrente per apparecchiature di ricarica per veicoli elettrici
  • Applicazione By-wire per autoveicoli
  • Conversione di frequenza per elettrodomestici
  • Applicazione compressore aria auto
  • Rilevamento corrente pacco batterie ibride
  • Applicazione sistema di servosterzo elettrico per autoveicoli

DATI ELETTRICI:

HBC100LAHS5
Corrente di ingresso nominale (Ipn) 100 A
Intervallo di corrente di prova (Ip) ±240 A
Rapporto spire (Np/Ns) 1:1200 T
Tensione di uscita nominale ±0.625±0.5% V
Tensione di alimentazione +5±5% V
Corrente di consumo 20+ Ip *( Np/Ns) mA
Tensione di offset 2.5±0.4% V
Tensione di riferimento (VR) 2.5±0.5% V
Tensione di riferimento esterna 2.0-2.8 V
Deriva della tensione di offset ≤±0.1 mV/°C
Deriva della tensione di uscita ≤±0.05 mV/°C
Linearità (Ip=0-±Ipn) ≤±0.2 %FS
Classe ≤±1.0 %
di/dt ＞100 A/µS
Tempo di risposta (100A/µS, 10%～90%) ≤1 µS
Larghezza di banda (-3db) DC～100 KHZ
Tensione di isolamento (50HZ, AC, 1min) 5.0 KV
Temperatura operativa (TA) -40～+85 °C
Temperatura di stoccaggio (TS) -40～+105 °C
Peso lordo (M) 22 g

Sensore di corrente a effetto Hall di serie HBC100LAHS5 a ciclo chiuso 100A per applicazioni di inverter

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Questo prodotto supporta la personalizzazione?

R: Sì. I parametri possono essere personalizzati in base agli schemi elettrici del cliente o ai requisiti dell'applicazione. Si prega di contattare il nostro team di vendita per confermare il piano di personalizzazione.

D: Qual è il tempo di consegna tipico per gli ordini di massa?

R: Il tempo di consegna per gli ordini di massa è generalmente di 2-8 settimane. I prodotti personalizzati saranno confermati separatamente. Il tempo di consegna specifico è soggetto a conferma al momento dell'ordine.

D: Fornite supporto tecnico e raccomandazioni di selezione?

R: Sì. Disponiamo di un team tecnico professionale in grado di fornire raccomandazioni di selezione e soluzioni di personalizzazione basate sugli scenari applicativi del cliente e sui requisiti del circuito.
