Name: Sensore di Corrente ad Effetto Hall Serie HBC-LSR5 50A Uscita 0.8V per Nuove Energie e Gestione Batterie
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC-LSR5
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Parla adesso.

Caratteristiche

Specificazioni

Tensione di alimentazione: 5 V (±5%)

Ingresso nominale: 0A~50A

Potenza nominale: ±0,8 V±0,5%

Tensione di compensazione: 2,5 V±0,5

Deriva di tensione in uscita: ≤±0,05 mV/℃

Personalizzato: SÌ

Evidenziare:

Sensore di Corrente ad Effetto Hall 50A

Sensore di Corrente ad Effetto Hall Uscita 0.8V

Sensore di corrente ad effetto Hall per la gestione delle batterie

Informazioni di base

Luogo di origine: Cina

Marca: Shinhom

Certificazione: RoHS

Numero di modello: HBC-LSR5

Termini di pagamento e spedizione

Imballaggi particolari: Cartone

Tempi di consegna: Da 4 a 8 settimane

Termini di pagamento: T/T

Capacità di alimentazione: 1000000/mese

Galleria

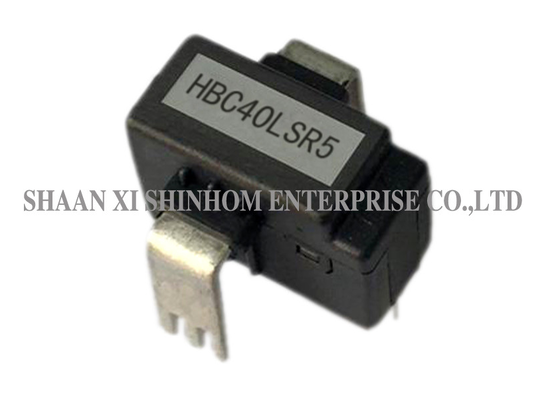

Sensore di Corrente ad Effetto Hall Serie HBC-LSR5 50A Uscita 0.8V per Nuove Energie e Gestione Batterie

Descrizione di prodotto

IlSerie HBC-LSR5il sensore di corrente ad effetto Hall a circuito chiuso utilizza per la misurazione l'effetto Hall e il metodo di bilanciamento a flusso zero, fornendo isolamento elettrico tra i circuiti primari e secondari.Misura con precisione la DC.Il prodotto ha una tensione di alimentazione di 5V±5% e una tensione di uscita nominale di ±0.8V±0.5%. Offre un'elevata precisione e una facile installazione.È supportata la personalizzazione di diverse correnti nominali di ingresso e di uscitaÈ ampiamente utilizzato nel controllo industriale, nel monitoraggio dell'energia, nella nuova energia, nella gestione delle batterie e in varie applicazioni di misurazione di corrente CC/AC/pulso.

Caratteristiche:

Correnti di funzionamento: da 0 a 50A
Fonte di alimentazione: 5V ± 5%
tensione di uscita nominale: ±0,8V±0,5%
Montaggio facile
Grado di precisione elevato

Applicazioni:

Forniture di alimentazione in modalità commutata (SMPS)
Forniture di alimentazione ininterrotte (UPS)
Forniture di alimentazione per applicazioni di saldatura
Applicazioni alimentate a batteria
Motori a rotazione variabile e servomotori
Convertitori statici per motori DC

Dati elettrici:

	HBC06 LSR5	HBC10 LSR5	HBC15 LSR5	HBC20 LSR5	HBC25 LSR5	HBC30 LSR5	HBC40 LSR5	HBC50 LSR5
Corrente di ingresso nominale ((IP)	6	10	15	20	25	30	40	50	A
Intervallo di corrente di prova	± 15	± 25	± 37.5	± 50	± 62.5	± 75	± 100	±105	A
Rapporto delle svolture (Np/Ns)	1:1200	1:1000	1:1125	1:1000	1:1250	1:1125	1:1000	1:1000	T
Voltaggio di uscita nominale	± 0,8 ± 0,5%								V.
Tensione di alimentazione	+5±5%								V.
Voltaggio di compensazione	20,5% ± 0,5%								V.
Voltaggio di riferimento (VR)	20,5±0,8%								V.
Tensione di riferimento esterna	2.0-2.8								V.
Tensione di offset Drift	≤ ± 0.1								mV/°C
Voltaggio di uscita	≤ ± 0.05								mV/°C
Linearità ((Ip=0-±Ipn)	≤ ± 0.2								% FS
Classe	≤ ± 10								%
di/dt	> 50								A/μS
Tempo di risposta	≤ 1								μS
Larghezza di banda ((-1dB)	DC ¢100								KHZ
Tensione di isolamento	2.5@(50HZ,1min)								KV
Temperatura di funzionamento	-40+85								°C
Temperatura di conservazione	-40+105								°C

Nota:Le specifiche del prodotto possono essere personalizzate

Domande frequenti

D: Qual è il principio di funzionamento del metodo di bilanciamento a flusso zero?

A:Il metodo di bilanciamento a flusso zero (effetto Hall a circuito chiuso) utilizza un elemento Hall per rilevare il campo magnetico generato dalla corrente misurata.Il segnale di uscita spinge una bobina di compensazione a generare un campo magnetico oppostoLa corrente di compensazione è proporzionale alla corrente misurata, fornendo risultati di misurazione ad alta precisione e a bassa deviazione di temperatura.

D3: Questo prodotto supporta la personalizzazione?

A:Sì. La personalizzazione di diverse specifiche di corrente di ingresso nominale e corrente di uscita è disponibile per soddisfare le diverse esigenze di applicazione.

D: Che tipo di corrente può misurare questo sensore?

A:Può misurare con precisioneCorrenti di corrente continua, di corrente alternata e di impulsi, adatto a vari requisiti complessi di misurazione della forma d'onda della corrente.
