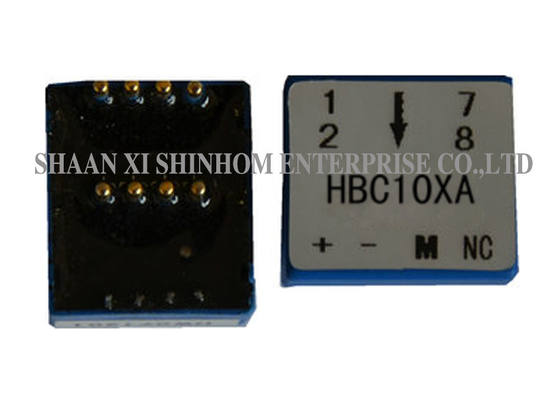

Sensore di Corrente ad Effetto Hall Serie HBC-X 50A Isolamento Galvanico per SMPS e Azionamenti a Frequenza Variabile

Negoziazione
MOQ
Negoziabile
prezzo
Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: ±15 V ±5%
Ingresso nominale: 0A~50A
Potenza nominale: 10mA±0,5%,25mA±0,5%,
Installazione: Montaggio di PCB
Sfalsi la corrente: ≤±0,25 mA
Personalizzato: SÌ
Evidenziare:

Sensore di Corrente ad Effetto Hall 50A

,

Sensore di Corrente con Isolamento Galvanico

,

Sensore SMPS Serie HBC-X
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC-X
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

Il sensore di corrente ad effetto Hall a circuito chiuso serie HBC-X utilizza un principio a circuito chiuso (compensazione), fornendo isolamento elettrico tra il circuito primario e secondario. Misura accuratamente correnti DC, AC o pulsate con un intervallo di misurazione di 0-50A. Il prodotto ha una tensione di alimentazione di DC ±15V±5%. L' alloggiamento incapsulato in resina epossidica offre un'eccellente protezione a prova di umidità, polvere e isolamento. Offre elevata precisione, azionamenti a frequenza variabile, azionamenti a frequenza variabile e elevata reiezione alle interferenze esterne. È caratterizzato da un tempo di risposta ottimizzato, nessuna perdita di inserzione, azionamenti a frequenza variabile, facile installazione e supporto per la personalizzazione. È ampiamente utilizzato in inverter, azionamenti a frequenza variabile, azionamenti a frequenza variabile, azionamenti a frequenza variabile, azionamenti a frequenza variabile e varie applicazioni di nuova energia.Caratteristiche

Intervallo di misurazione – 0-50A

  • Tensione di alimentazione – DC ±15V ±5%
  • Principio di misurazione – effetto Hall a circuito chiuso
  • Isolamento – isolamento elettrico tra primario e secondario
  • Processo di incapsulamento – resina epossidica
  • Precisione – elevata precisione
  • Linearità – eccellente
  • Tipo di misurazione – DC / AC / impulso
  • Applicazioni

Applicazioni inverter

  • Azionamento a velocità variabile AC/DC
  • Gruppi di continuità (UPS)
  • Alimentatori switching (SMPS)
  • Applicazioni di corrente fotovoltaica (PV)
  • Misurazione combinatore nuova energia
  • Applicazione di sterzo elettronico per autoveicoli
  • Rilevamento di corrente per apparecchiature di ricarica per veicoli elettrici
  • Misurazione di corrente per elettrodomestici a conversione di frequenza e scaldacqua elettromagnetici
  • DATI ELETTRICI:

HBC10XA

HBC20XA HBC30XA HBC50XA Corrente di ingresso nominale
IPN[A] 20 40 50 A Rapporto di spire
20 40 60 100 150 Rapporto di spire
1000 1500 1500 2500 T Resistenza avvolgimento secondario
60 100 100 150 Ω Corrente di uscita nominale
10±0.5% 20±0.5% mA mA mA Linearità
±15±5% V Corrente di offset
≤±0.25 mA Linearità
-40～+85℃ ≤±0.5 mA Linearità
≤±0.2 %FS Classe
≤±0.7 % di/dt
＞50 A/µS Tempo di risposta
＜1 µS Banda passante
DC～200 KHZ Tensione di isolamento
2.5 KV Temperatura operativa
-40～+85 ℃ Spire
-40～+105 ℃ Spire
rapporto

rapporto

Corrente di ingresso nominale

IPN[A]

Tensione di uscita nominale

VOUT[V]

DCR primario[mΩ]

 Induttanza primaria

[uH]

Monofase
1 ±10(±20,±30) 2.5±0.625 0.05 0.025 Note: Le specifiche del prodotto possono essere personalizzate
±5(±10,±15,±25) 2.5±0.625 0.05 0.1 4
±2.5(±5,±7.5,±12.5) 2.5±0.625 0.05 0.4 trifase
1 ±10(±20,±30) 2.5±0.625 0.05 0.025 Note: Le specifiche del prodotto possono essere personalizzate

Sensore di Corrente ad Effetto Hall Serie HBC-X 50A Isolamento Galvanico per SMPS e Azionamenti a Frequenza Variabile

FAQ

D: Quali sono i vantaggi dell'incapsulamento in resina epossidica?

R: L'incapsulamento in resina epossidica offre un'eccellente protezione a prova di umidità, polvere e isolamento. Garantisce un funzionamento stabile a lungo termine del sensore in vari ambienti difficili, migliorando la resistenza meccanica e la resistenza alle vibrazioni.

D: Qual è la tensione di alimentazione di questo sensore?

R: La tensione di alimentazione è

DC ±15V ±5% . L'ampio intervallo di tensione è adatto a vari sistemi di alimentazione industriali, facilitando l'integrazione del sistema.D: Quali sono i vantaggi della nessuna perdita di inserzione e del basso consumo energetico?

R:

Nessuna perdita di inserzione garantisce che il circuito sotto test non sia influenzato dal sensore, mantenendo l'efficienza del circuito originale. Basso consumo energetico riduce l'auto-riscaldamento del sensore, migliora la stabilità a lungo termine e riduce il consumo energetico del sistema.
