Casa /Prodotti/sensore corrente ad effetto hall/Sensore di Corrente ad Effetto Hall Serie HBC-LX per Gestione Batterie e Conversione di Frequenza per Elettrodomestici

Sensore di Corrente ad Effetto Hall Serie HBC-LX per Gestione Batterie e Conversione di Frequenza per Elettrodomestici

Negoziazione
MOQ
Negoziabile
prezzo
Hall Effect Current Sensor HBC-LX Series for Battery Management and Household Appliance Frequency Conversion
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: ±15 V ±5%
Ingresso nominale: 0A~75A
Potenza nominale: 4V±0,5%
Tipo di segnale: Uscita analogica
Certificazione: CE, RoHS, ISO
Installazione: Montaggio di PCB
Evidenziare:

Sensore di corrente ad effetto Hall per la gestione delle batterie

,

Sensore ad effetto Hall per elettrodomestici

,

Sensore di corrente HBC-LX con conversione di frequenza
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC-LX
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

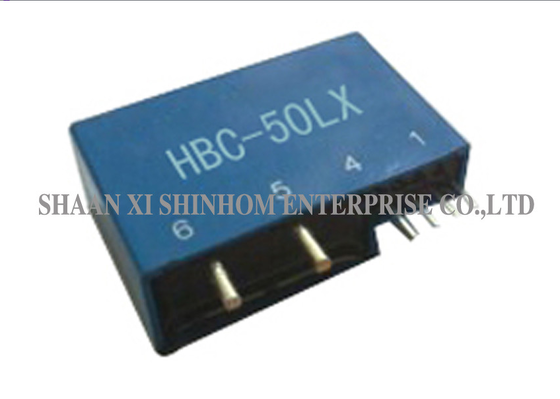

Sensore di corrente ad effetto Hall a circuito chiuso serie HBC-LX

Il sensore di corrente ad effetto Hall a circuito chiuso serie HBC-LX utilizza un principio a circuito chiuso (compensazione), fornendo isolamento elettrico tra il circuito primario e secondario. Misura accuratamente correnti DC, AC o pulsate con un intervallo di misurazione da 0 a 75 A. Il prodotto ha una tensione di alimentazione di DC +5,0 V. Offre alta precisione, eccellente linearità, bassa deriva termica e alta reiezione alle interferenze esterne. Presenta un tempo di risposta ottimizzato, nessuna perdita di inserzione, basso consumo energetico, facile installazione e supporto per la personalizzazione. È ampiamente utilizzato in inverter, UPS, rilevamento di corrente fotovoltaica, rilevamento di corrente eolica, applicazioni automotive drive-by-wire, conversione di frequenza degli elettrodomestici, misurazione di scatole di combinazione per nuove energie e rilevamento di corrente delle apparecchiature di ricarica per veicoli elettrici.

Caratteristiche
  • Intervallo di misurazione – 0-75 A
  • Tensione di alimentazione – DC +5,0 V
  • Principio di misurazione – effetto Hall a circuito chiuso
  • Isolamento – isolamento elettrico tra primario e secondario
  • Precisione – alta precisione
  • Linearità – eccellente
  • Deriva termica – bassa
  • Capacità anti-interferenza – alta
Applicazioni
  • Rilevamento di corrente inverter
  • Alimentatori ininterrotti UPS
  • Rilevamento di corrente fotovoltaica (PV)
  • Rilevamento di corrente eolica
  • Rilevamento di corrente apparecchiature di ricarica veicoli elettrici
  • Rilevamento di corrente pacco batterie ibrido
  • Conversione di frequenza elettrodomestici
  • Misurazione scatola di combinazione nuove energie
DATI ELETTRICI
HBC-05LX HBC-10LX HBC-15LX HBC-20LX
HBC-25LX HBC-30LX HBC-50LX HBC-75LX
Corrente di ingresso nominale 5 10 15 20 25 30 50 75 A
Intervallo di corrente di test 10 20 30 40 50 60 100 150 A
Rapporto spire 4:1000 3:1500 2:1500 2:2000 1:1250 1:1500 1:2500 1:3750
Tensione di uscita nominale 4±0,5% V
Tensione di alimentazione ±15±5% V
Corrente di offset zero ≤±0,04 V
Corrente di consumo ≤±18±20 mA
Linearità ≤±0,2 %FS
Tempo di risposta ＜1 µs
Deriva termica di uscita ＜±0,02 %/℃
Deriva termica zero ≤±1 mV/℃
Tensione di isolamento 50(60)HZ, 1min, 2,5 KV
Resistenza di isolamento ＞1000 MΩ
Temperatura operativa -40～+85 ℃
Temperatura di stoccaggio -40～+105 ℃

Sensore di Corrente ad Effetto Hall Serie HBC-LX per Gestione Batterie e Conversione di Frequenza per Elettrodomestici

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Qual è la tensione di alimentazione di questo sensore?

R: La tensione di alimentazione è DC +5,0 V, adatta per progetti di sistemi a bassa tensione e facile integrazione in vari dispositivi elettronici e sistemi di nuova energia.

D: Quali sono i vantaggi della nessuna perdita di inserzione e del basso consumo energetico?

R: Nessuna perdita di inserzione garantisce che il circuito sotto test non venga influenzato dal sensore, mantenendo l'efficienza del circuito originale. Basso consumo energetico riduce l'auto-riscaldamento del sensore, migliora la stabilità a lungo termine e riduce il consumo energetico del sistema.

D: Che tipi di corrente può misurare questo sensore?

R: Può misurare accuratamente correnti DC, AC e pulsate, adatte a vari requisiti di misurazione di forme d'onda di corrente complesse.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campione tramite il nostro sito web o e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
