Sensore di corrente dell'effetto Hall serie HBC-LAP per applicazioni alimentate a batteria e motori DC

Negoziazione
MOQ
Negoziabile
prezzo

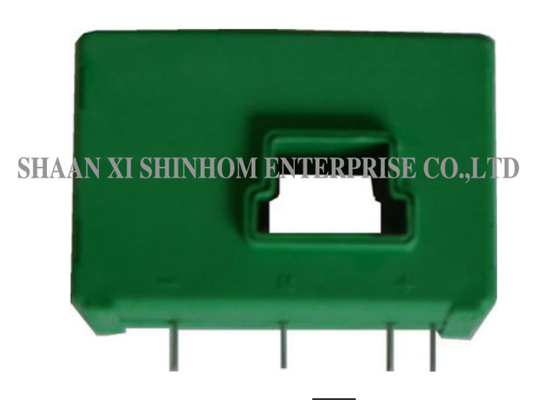

Hall Effect Current Sensor HBC-LAP Series for Battery Supplied Applications and DC Motor Drives
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: ±12V ~ ±15V (±5%)
Ingresso nominale: 100A,125A,200A
Potenza nominale: 100 mA±0,5%, 125 mA±0,5%
Teoria: SENSORE CORRENTE
Grado di protezione IP: IP65
Linearità: ≤±0,2%FS
Evidenziare:

Sensore di corrente dell'effetto Hall per applicazioni a batteria

,

Sensore di corrente HBC-LAP per motori CC

,

Sensore dell'effetto Hall ad alta precisione
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC-LAP
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 10000/mese
Descrizione di prodotto

Il sensore di corrente ad effetto Hall a circuito chiuso serie HBC-LAP utilizza un principio a circuito chiuso (compensazione), fornendo isolamento elettrico tra il circuito primario e secondario. Misura accuratamente correnti DC, AC o pulsate con un intervallo di misurazione da 0 a 200 A. Il prodotto ha una tensione di alimentazione da ±12 V a ±15 V (±5%) e una corrente di uscita nominale di 100 mA ±0,5% o 125 mA ±0,5%. Offre elevata precisione e facilità di installazione. Il test delle prestazioni dinamiche utilizza una singola barra che riempie completamente il foro primario, con il filo primario avvolto attorno alla parte superiore del sensore per un accoppiamento magnetico ottimale. È ampiamente utilizzato in alimentatori per saldatura, applicazioni a batteria, azionamenti a velocità variabile AC, azionamenti per servomotori, alimentatori switching, UPS e convertitori statici per azionamenti per motori DC.Caratteristiche:

Correnti operative: da 0 a 200 A
  • Alimentazione: ±12 V ~ ±15 V (±5%)
  • Corrente di uscita nominale: 100 mA ±0,5%, 125 mA ±0,5%
  • Facile da montare
  • Grado di alta precisione
  • Applicazioni:
Alimentatori per applicazioni di saldatura
  • Applicazioni alimentate a batteria
  • Azionamenti a velocità variabile AC e azionamenti per servomotori
  • Alimentatori switching (SMPS)
  • Gruppi di continuità (UPS)
  • Convertitori statici per azionamenti per motori DC
  • DATI ELETTRICI:
HBC100LAP
HBC125LAP HBC200LAP Corrente nominale (IPN)
100 125 200 A Corrente di uscita nominale (ISN)
0～±200 0～±300 0～±300 A Corrente di uscita nominale (ISN)
100±0,5% mA 100±0,5% mA Tempo di risposta
±12～±15 V Perdita di corrente di alimentazione
16(@±15V)+IS mA Tempo di risposta
con ±12V @ ±IPNmax 14(min) 52(max) 0(min) 26(max) Ω Corrente di offset
14(min) 17(max) 0(min) 4(max) Ω Corrente di offset
40(min) 72(max) 0(min) 56(max) Ω Corrente di offset
40(min) 40(max) 0(min) 8(max) Ω Corrente di offset
1:1000 1:2000 1:2000 Resistenza secondaria
33 76 76 Ω Corrente di offset
≤±0,2 %FS Tempo di risposta
≤±0,5 mA Tempo di risposta
＜1 µs Linearità
≤±0,2 %FS Tensione di isolamento
50(60)HZ, 1min, 3 KV di/dt
＞100 A/μs Banda passante (-3dB)
DC…100 KHz Temperatura operativa
-40～+85 ℃ Note:
-40～+105 ℃ Note:

Sensore di corrente dell'effetto Hall serie HBC-LAP per applicazioni alimentate a batteria e motori DC

Le specifiche del prodotto possono essere personalizzateFAQ

D: Come scegliere tra uscite da 100 mA e 125 mA?
R:

È possibile inviare una richiesta di campioni tramite il nostro sito web o via e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione. I campioni sono D: In che modo il metodo di avvolgimento del filo primario influisce sulle prestazioni?

R:

È possibile inviare una richiesta di campioni tramite il nostro sito web o via e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione. I campioni sono D: Come richiedere campioni? Qual è il tempo di consegna?

R:

È possibile inviare una richiesta di campioni tramite il nostro sito web o via e-mail. Si prega di fornire le informazioni sulla vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
