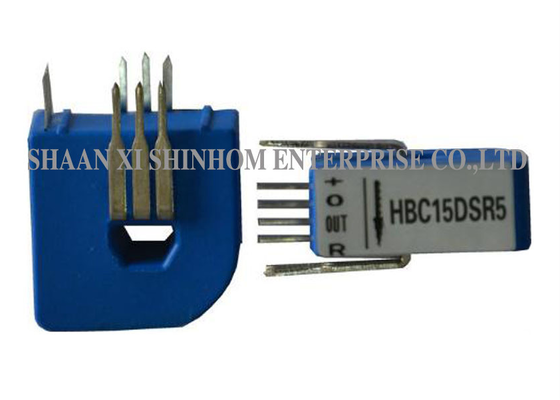

Sensore di corrente dell'effetto Hall HBC-DSR5 Serie 40A Uscita di tensione analogica per regolazione della velocità VF e protezione fotovoltaica

Negoziazione
MOQ
Negoziabile
prezzo
Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: +5V±5%
Ingresso nominale: 6A,15A,25A,40A
Potenza nominale: 0,625 V±0,5%
Grado di protezione IP: IP44
Certificazione: CE, RoHS, ISO
Personalizzato: SÌ
Evidenziare:

Sottovoce analogo del sensore di corrente dell'effetto Hall 40A

,

Sensore dell'effetto Hall per la regolazione della velocità VF

,

Sensore di corrente con protezione FV
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC-DSR5
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

Il sensore di corrente ad effetto Hall a circuito chiuso serie HBC-DSR5 utilizza il principio di bilanciamento magnetico (effetto Hall a circuito chiuso), fornendo isolamento elettrico tra il circuito primario e secondario. Misura accuratamente correnti DC, AC, pulsate e irregolari. Il prodotto utilizza un'unica alimentazione con uscita di tensione analogica e montaggio flessibile. È conforme agli standard di resistenza alla fiamma UL94-V0, è certificato secondo il sistema di gestione della qualità automobilistica IATF16949 ed è certificato RoHS e CE. È ampiamente utilizzato in azionamenti a frequenza variabile, alimentatori switching, UPS, apparecchiature convertitore, apparecchiature industriali (saldatrici, macchine tessili, ecc.), protezione solare fotovoltaica e generazione di energia eolica.Caratteristiche:

Bilanciamento magnetico (effetto Hall a circuito chiuso)
  1. Secondo UL 94-V0
  2. Certificato IATF16949, RoHS e CE
  3. Montaggio flessibile
  4. Alimentazione singola
  5. Applicazioni:
Dispositivo di regolazione della velocità VF
  1. SMPS
  2. UPS
  3. Dispositivo convertitore
  4. Industria (saldatrice, macchina tessile, ecc.)
  5. Protezione fotovoltaica, solare
  6. Energia eolica
  7. Superiorità
Eccellente precisione, ottima linearità
  1. Bassa deriva termica
  2. Ampia larghezza di banda
  3. Risposta rapida
  4. Elevata immunità alle interferenze esterne
  5. Buona capacità di sovraccarico
  6. Bassa induttanza
  7. DATI ELETTRICI:
HBC06DSR5
HBC15DSR5 HBC25DSR5 HBC40DSR5 Corrente di ingresso nominale
6 15 25 40 A Rapporto spire
19.2 48 80 120 A Rapporto spire
960 1200 2000 T T Tensione di uscita nominale
0.625±0.5% V V V V Deriva della tensione di offset
+5±5% V Deriva della tensione di offset
2.5±0.5% V Deriva della tensione di offset
2.5±0.75% V Deriva della tensione di offset
≤±0.5@-40～+85℃ mV/℃ Linearità
≤±0.2 %FS Classe
≤±0.7 % di/dt
＞50 A/μS Tempo di risposta
＜500 nS Larghezza di banda (-1db)
DC～200 KHZ Tensione di isolamento
50HZ,1min,2.5 KV Temperatura operativa
-40～+85 ℃ Note:
-40～+105 ℃ Note:

Sensore di corrente dell'effetto Hall HBC-DSR5 Serie 40A Uscita di tensione analogica per regolazione della velocità VF e protezione fotovoltaica

Le specifiche del prodotto possono essere personalizzateFAQ

D: Qual è la differenza tra un sensore ad effetto Hall a bilanciamento magnetico e un sensore Hall standard?

R:

correnti DC, AC, pulsate e irregolari utilizza una bobina di compensazione per generare un campo magnetico opposto, portando il flusso magnetico netto nel nucleo a zero. Ciò fornisce maggiore precisione e minore deriva di temperatura. Un sensore Hall standard a circuito aperto amplifica direttamente l'uscita della tensione Hall, con una struttura più semplice ma una precisione relativamente inferiore.D: Che tipi di corrente può misurare questo sensore?R:

Può misurare

correnti DC, AC, pulsate e irregolari, adatto per la misurazione precisa di varie forme d'onda di corrente complesse, soddisfacendo i requisiti di azionamenti a frequenza variabile, inverter e applicazioni di nuova energia.
