Sensore di corrente dell'effetto Hall HBC25A05 per inverter e rilevamento di corrente fotovoltaica

Negoziazione
MOQ
Negoziabile
prezzo
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tensione di alimentazione: +15V±5%
Ingresso: 25a
Produzione: 25mA±0,5%
Rapporto di curva: 1:1000
Temperatura operativa: -40 ～+85 ℃
Temperatura di conservazione: -40 ̊+105°C
Evidenziare:

Sensore di corrente dell'effetto Hall HBC25A05

,

sensore di corrente per inverter

,

Sensore di rilevamento di corrente fotovoltaica
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: HBC25A05
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

Il sensore di corrente ad effetto Hall a circuito chiuso HBC25A05 utilizza un principio a circuito chiuso (compensazione), fornendo isolamento elettrico tra il circuito primario e secondario. Misura accuratamente correnti DC, AC o pulsate con una corrente nominale di 25A e un rapporto di spire di 1:1000, con una corrente di uscita di 25mA. Il prodotto ha una tensione di alimentazione di +15V±5%. Offre elevata precisione, eccellente linearità, bassa deriva termica e elevata reiezione alle interferenze esterne. È caratterizzato da un tempo di risposta ottimizzato, nessuna perdita di inserzione, basso consumo energetico e facile installazione. È ampiamente utilizzato in inverter, azionamenti a velocità variabile AC/DC, UPS, alimentatori switching, rilevamento di corrente fotovoltaica, misurazione di scatole di combinazione per nuove energie, Rilevamento corrente apparecchiature di ricarica EV, conversione di frequenza per elettrodomestici e misurazione di corrente per scaldacqua elettromagnetici.

Caratteristiche

  • Corrente nominale – 25A
  • Corrente di uscita – 25mA
  • Rapporto spire – 1:1000
  • Tensione di alimentazione – +15V±5%
  • Principio di misurazione – effetto Hall a circuito chiuso
  • Isolamento – isolamento elettrico tra primario e secondario
  • Precisione – elevata precisione
  • Linearità – eccellente

Applicazioni

  • Rilevamento corrente inverter
  • Rilevamento corrente fotovoltaica (PV)
  • Misurazione scatola di combinazione per nuove energie
  • Alimentatori uninterruptible (UPS)
  • Alimentatori switching (SMPS)
  • Rilevamento corrente apparecchiature di ricarica EV
  • Conversione di frequenza elettrodomestici
  • Misurazione corrente scaldacqua elettromagnetici

DATI ELETTRICI:


 HBC25A05
Corrente di ingresso nominale 25 A
Intervallo di corrente di test 36 A
Impedenza di carico (alla corrente nominale) 100～320(±15V) Ω
Corrente di uscita nominale 25±0.5% mA
Tensione di alimentazione ±15±5% V
L'alimentazione consuma corrente staticamente a 25°C ±12 mA
Rapporto spire 1:1000
Corrente di offset zero ≤±0.15 mA
Deriva corrente di offset -40°C~+85°C ≤±0.60 mA
Tempo di risposta ＜1 µs
Linearità ≤±0.2 %FS
Tensione di isolamento 50Hz, 1min 2.5 KV
di/dt ＞50 A/μs
Banda passante (-3dB) DC...150 KHz
Resistenza avvolgimento secondario 110 Ω
Temperatura operativa -40~+85 °C
Temperatura di stoccaggio -40~+105 °C
Spire Corrente di ingresso nominale (Ipn) Corrente di ingresso di picco (Ip) Uscita nominale
Corrente (mA)		 Spire
rapporto		 Pri Z
mΩ		 Pri Lk
uH
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

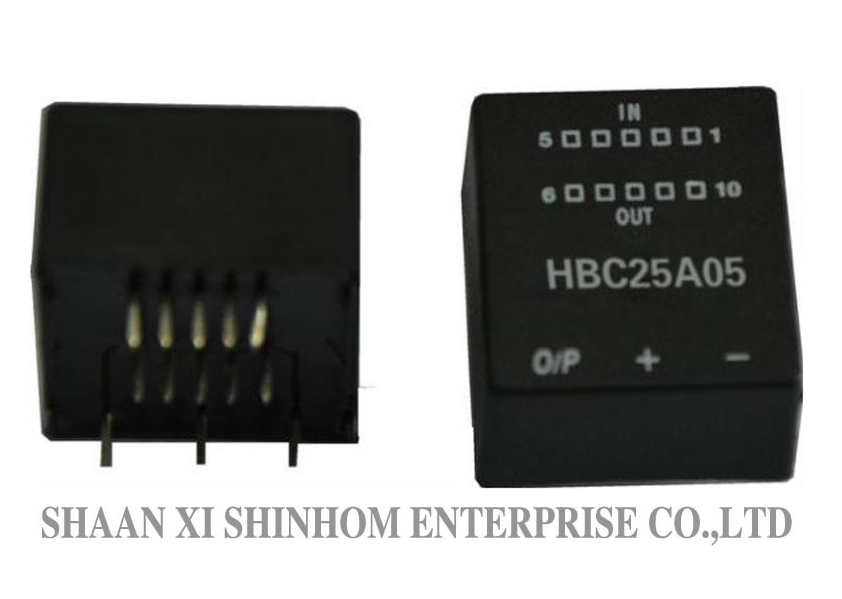

Sensore di corrente dell'effetto Hall HBC25A05 per inverter e rilevamento di corrente fotovoltaica

Note: Le specifiche del prodotto possono essere personalizzate

FAQ

D: Cosa significa un rapporto di spire di 1:1000?

R: Un rapporto di spire di 1:1000 significa il rapporto tra la corrente primaria e la corrente di compensazione secondaria è 1:1000. Ad esempio, una corrente primaria di 25A corrisponde a una corrente di compensazione secondaria di 25mA, che può essere emessa direttamente o convertita in un segnale di tensione tramite una resistenza.

D: Quali sono i vantaggi di nessuna perdita di inserzione e basso consumo energetico?

R: Nessuna perdita di inserzione garantisce che il circuito sotto test non venga influenzato dal sensore, mantenendo l'efficienza del circuito originale. Il basso consumo energetico riduce l'auto-riscaldamento del sensore, migliora la stabilità a lungo termine e riduce il consumo energetico del sistema.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o e-mail. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane.
