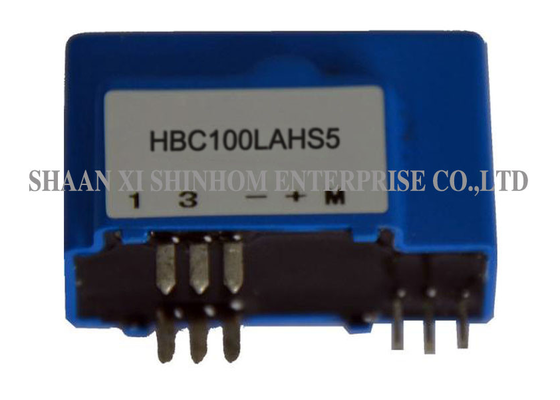

IlHBC100LAHS5 circuito chiuso Sensore di corrente a effetto Hall utilizza un principio di circuito chiuso (compensazione), fornendo isolamento elettrico tra i circuiti primari e secondari.Climatizzazione, o correnti d'impulso con una gamma di misurazione di0-100A e un rapporto di rotazione di1:1200. Il prodotto ha una tensione di alimentazione di+5V±5% e una tensione di uscita nominale di±0,625V±0,5%. Offre un'elevata precisione e una facile installazione.con una lunghezza di 20 mm o più, ma non superiore a:con una capacità di accensione superiore a 50 W,UPS,di alimentazione elettrica di commutazione,sensori di corrente fotovoltaica,misurazione della scatola del combinatore di energia nuova,rilevamento delle correnti di energia eolica,sensore di corrente per la ricarica di veicoli elettrici,applicazioni automobilistiche drive-by-wire,conversione della frequenza degli elettrodomestici,compressori d'aria automatici,con sensore di corrente per batterie ibride, esistemi di servosterzo elettrici per autoveicoli.
Caratteristiche:
- Circuito chiuso
- Correnti di funzionamento: da 0 a 100A
- Fonte di alimentazione: +5V±5%
- tensione di uscita nominale: ±0,625V±0,5%
- Grado di precisione elevato
- Montaggio facile
Applicazioni:
- Applicazioni per inverter
- Azionamento a velocità variabile AC/DC
- Fornitori di alimentazione ininterrotta (UPS)
- Fornitori di alimentazione in modalità commutata (SMPS)
- Applicazioni di corrente fotovoltaica
- Misurazione della scatola del nuovo combinatore energetico
- Rilevazione di corrente nell'industria eolica
- Dispositivi di ricarica per veicoli elettrici
- Applicazione per autoveicoli
- Conversione della frequenza degli elettrodomestici
- Applicazione del compressore d'aria automatico
- Sensore di corrente della batteria ibrida
- Applicazione del sistema di servosterzo elettrico dell'automobile
Dati elettrici:
| HBC100LAHS5 | |
| Corrente di ingresso nominale ((Ipn) | 100 | A |
| Intervallo di corrente di prova ((Ip) | ±240 | A |
| Rapporto delle svolture (Np/Ns) | 1:1200 | T |
| Voltaggio di uscita nominale | ± 0,625 ± 0,5% | V. |
| Tensione di alimentazione | +5±5% | V. |
| Corrente di consumo | 20+ Ip *(Np/Ns) | mA |
| Voltaggio di compensazione | 20,5 ± 0,4% | V. |
| Voltaggio di riferimento (VR) | 20,5% ± 0,5% | V. |
| Tensione di riferimento esterna | 2.0-2.8 | V. |
| Tensione di offset Drift | ≤ ± 0.1 | mV/°C |
| Voltaggio di uscita | ≤ ± 0.05 | mV/°C |
| LinearitàIp=0-±Ipn) | ≤ ± 0.2 | % FS |
| Classe | ≤ ± 10 | % |
| di/dt | > 100 | A/μS |
| Tempo di risposta ((100A/μS, 10% ∼90%) | ≤ 1 | μS |
| Larghezza di banda ((-3dB) | DC ¢100 | KHZ |
| tensione di isolamento ((50HZ, AC,1min) | 5.0 | KV |
| Temperatura di funzionamento | -40+85 | °C |
| Temperatura di stoccaggio (TS) | -40+105 | °C |
| Peso lordo ((M) | 22 | g |
Nota: le specifiche del prodotto possono essere personalizzate
Domande frequenti
D: Qual è il principio di funzionamento di un sensore ad effetto Hall a circuito chiuso?
R: Un sensore ad effetto Hall a circuito chiuso utilizza un elemento Hall per rilevare il campo magnetico generato dalla corrente misurata.Il segnale di uscita spinge una bobina di compensazione a generare un campo magnetico oppostoLa corrente di compensazione è proporzionale alla corrente misurata, fornendo risultati di misurazione ad alta precisione e a bassa deviazione di temperatura.
D: Cosa significa un rapporto di curva di 1:1200?
R: un rapporto di rotazione di 1:1200 significa che il rapporto tra corrente primaria e corrente di compensazione secondaria è 1:1200Ad esempio, una corrente primaria di 100 A corrisponde a una corrente di compensazione secondaria di circa 83,3 mA, che viene convertita in una tensione di uscita di ± 0,625 V attraverso la resistenza integrata.
D: Per quali nuove applicazioni energetiche è adatto questo prodotto?
R: Questo prodotto è adatto per il rilevamento di corrente fotovoltaica, misurazione di scatole di combinatori di nuova energia, rilevamento di corrente di energia eolica, rilevamento di corrente di apparecchiature di ricarica EV,e sensori di corrente di batterie ibride nel nuovo campo energetico.
Q: Come richiedere i campioni?
R: È possibile inviare un campione di domanda tramite il nostro sito web o via e-mail.gratuito e sarà spedito entro3-5 giorni lavorativi.Da 2 a 8 settimane.
