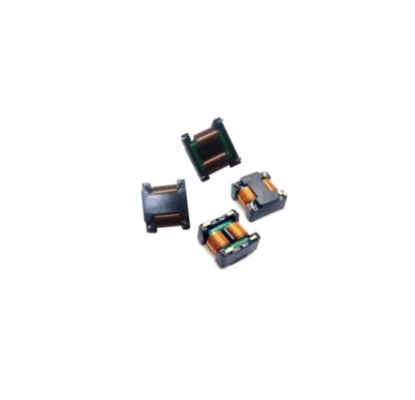

Induttore SMD e Choke a modo comune UL94V-0 a bassa resistenza e alte prestazioni per la filtrazione del rumore

Progettato per soluzioni di gestione dell'energia robuste, la serie SQS1515A comprendeInduttori SMDprogettato come premierfiltri di alimentazioneQuesti.soffocamento a basso DCR in modalità comunesfruttare un nucleo quadrato e un materiale avanzato ad alta permeabilità per fornire una soppressione del rumore in modalità comune superiore, caratterizzata da un'elevata impedenza a basse frequenze e una perdita minima del nucleo.

• Confezione piatta SMD compatta per PCB ad alta densità
• Struttura quadrata del nucleo per basse perdite e resistenza DC ultra-bassa (DCR)
• Il materiale ad alta permeabilità garantisce un'elevata impedenza a basse frequenze
• Eccellente attenuazione del rumore grazie alla bassa capacità di dispersione
• Alta tensione resistente e elevata resistenza isolante
• Classificazione di infiammabilità UL94V-0
• RoHS e REACH

• Frequenza di prova: 1,0 kHz, 0,25 V
• Tensione nominale: 80 Vac - 265 Vac
• Tensione resistente: 1,0 kVac per 2 secondi
• Intervallo di temperatura di funzionamento: da -25°C a +125°C (compreso l'aumento della temperatura della bobina)
• Intervallo di temperatura di conservazione: da -25°C a +100°C
• Resistenza di isolamento: 100 MΩ min. @ 500 Vdc

La serie SQS1515A è la scelta ideale per l'efficace filtraggio EMI in una vasta gamma di applicazioni da medie a alte potenze, tra cui:

• Forniture di alimentazione in modalità di commutazione (SMPS):Progetti ad alta densità e alta potenza per elettronica industriale e di consumo
• elettronica di consumo:Adattatori di alimentazione, televisori LCD/LED e caricabatterie ad alta corrente
• Apparecchi per la casa:Lavatrici, condizionatori d'aria e altri apparecchi domestici ad alta potenza
• Apparecchiature industriali:Fornitori di alimentazione per motori, sistemi di controllo e macchine di automazione
