Compatto strangolo in modalità comune con induttanza da 3,3 mH a 100 mH e capacità di gestione dell'impulso di 2,5 A

5000
MOQ

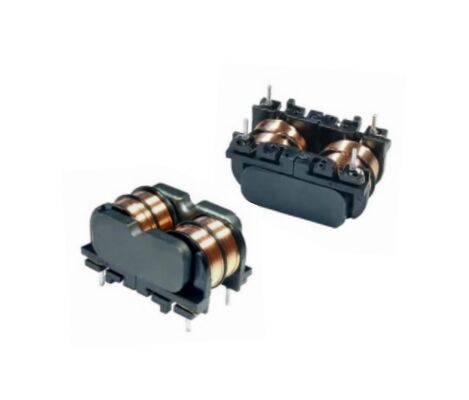

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Induttore di modo comune da 3.3 mH a 100 mH

,

Filtro EMI 2.5 A

,

Filtro RFI ad alta capacità di gestione degli impulsi
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: LFUR17
Documento: LFUR17_-.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2 ~ 8 settimane
Termini di pagamento: L/C, T/T
Descrizione di prodotto
Induttanza di modo comune compatta ad alte prestazioni per il filtraggio del rumore della linea elettrica
ILSerie LFUR17è una linea ad alte prestazioni diInduttanze di modo comuneprogettato per l'elettronica di potenza di nuova generazione che richiede un'efficiente riduzione del rumore e un'induttanza stabile. Come componente chiave all'interno della più ampia famiglia diFiltri EMI,Filtri RFI, EFiltri di soppressione del rumore LC, la serie LFUR17 offre un fattore di forma compatto con eccellenti prestazioni elettriche per un'ampia gamma di alimentatori a commutazione e dispositivi elettronici di consumo.
Progettata con materiali con nucleo magnetico ottimizzati, la serie LFUR17 offre tutto ciòalta induttanza con bassa resistenza, consentendo una migliore efficienza di filtraggio senza un'eccessiva perdita di potenza. I componenti supportano un'elevata capacità di gestione degli impulsi e presentano un rapporto induttanza/corrente leader del settore, garantendo una soppressione affidabile del rumore di modo comune su un ampio spettro di frequenze.
Questi strozzatori sono progettati persaldatura ad onda, offrendo facilità di montaggio e stabilità termica costante. Con opzioni di induttanza che vanno daDa 3,3 mH a 100 mH, DCR basso e rating IDC fino a2,5 A, la serie LFUR17 offre prestazioni eccezionali per convertitori CA/CC, reattori LED, caricabatterie, adattatori e altri sistemi di alimentazione a commutazione compatti.
Caratteristiche principali
  • Alta induttanza e basso DCRGarantisce una forte attenuazione del rumore riducendo al minimo la perdita di potenza nei circuiti di commutazione.
  • Elevata capacità di gestione degli impulsiAdatto per convertitori di potenza che operano in condizioni di carico dinamico.
  • Ottimizzato per la soppressione del rumore LCFunziona perfettamente con i filtri EMI e RFI per prestazioni EMC superiori.
  • Rapporto induttanza/corrente leader del settoreCaratteristiche di impedenza stabile su gamme di frequenza a banda larga.
  • Struttura compatta e compatibile con SMDProgettato per la saldatura a onda e l'assemblaggio automatizzato di volumi elevati.
  • Prestazioni di temperatura affidabiliTemperatura operativa: da -40°C a +85°C Si consiglia di non superare la temperatura interna di 125°C nelle condizioni peggiori.
Specifiche elettriche (25 °C)
Numero di parte Induttanza (mH) DCR massimo (mΩ) IDC massimo (A) Condizione di prova
LFUR17-332Y 3,3 mH 120 mΩ 2,5 A 1kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1,65 A 1kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1,32 A 1kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0,92 A 1kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0,85 A 1kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0,75 A 1kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0,62 A 1kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0,58 A 1kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0,45 A 1kHz, 0,25 V
Caratteristiche tecniche e fisiche
  • Dimensioni: 25,0 × 18,8 × 13,5 mm (confezione tipica)
  • Condizione di test: 1 kHz, 0,25 V (standard HP4284A)
  • Tensione di resistenza dielettrica: 1500 V CA (50/60 Hz, 3 mA, 2 secondi, da avvolgimento a nucleo) 2500 V CA (50/60 Hz, 3 mA, 2 secondi, da avvolgimento a avvolgimento)
  • Temperatura operativa: da -40°C a +85°C
  • Temperatura di stoccaggio: da -20°C a +60°C
  • Disponibile design specifico per il cliente
Impedenza di modo comune
Le curve di risposta in frequenza per la serie LFUR17 indicano forti picchi di impedenza adatti a sopprimere il rumore condotto nel0,1 MHz - 10 MHzgamma, ideale per alimentatori switching e conformità EMC.
