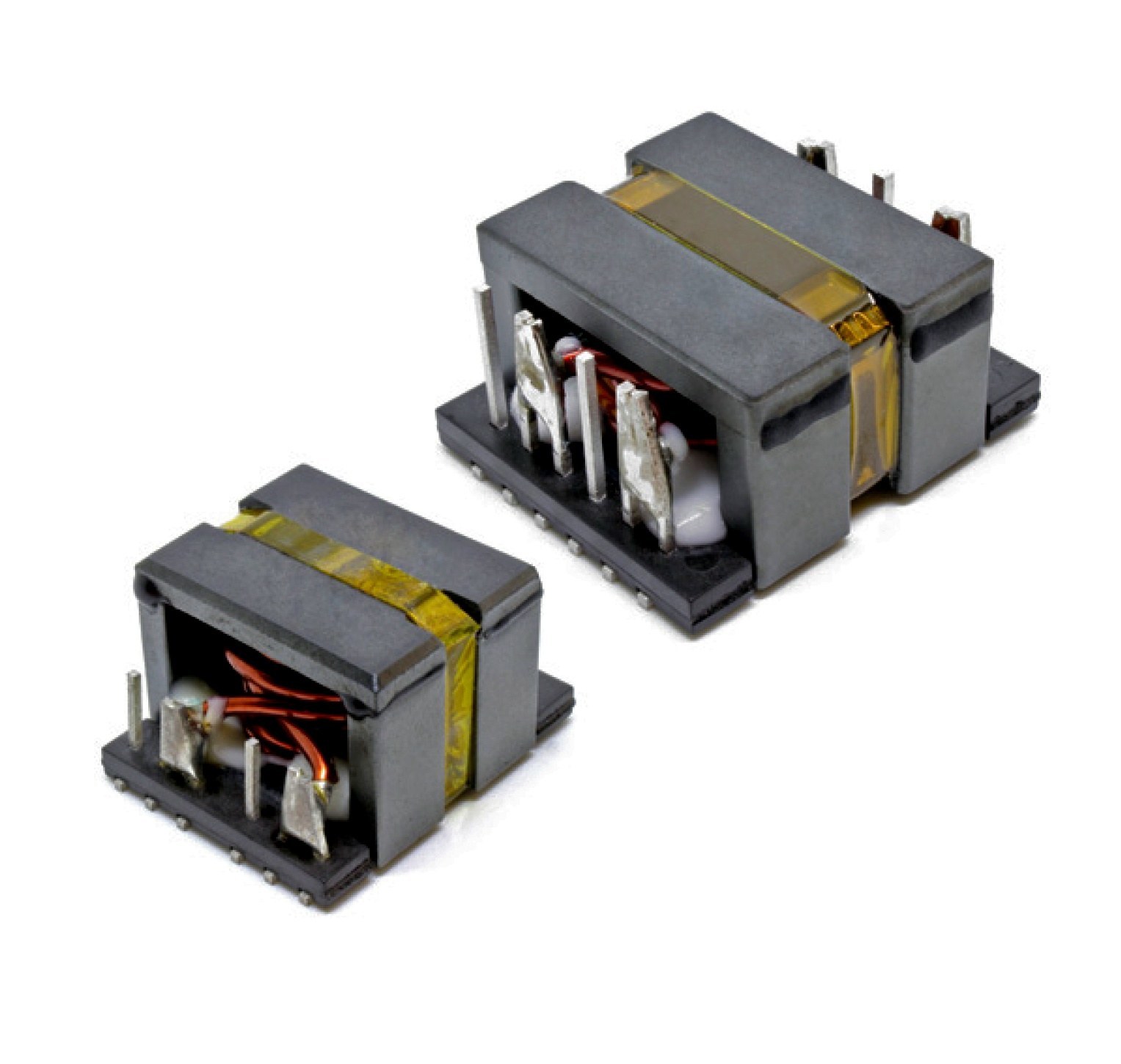

Dettagli del prodotto: strusciatori a modalità comune SMT pianali serie TPER19/25

Progettata per sistemi di alimentazione ad alto rumore, la serie TPER offre la soppressione EMI leader del settore con39A corrente nominale- eIsolamento 1500V. dotato di core planari ER19/ER25, raggiunge una DCR ultra-bassa (fino a 1,4mΩ) e un controllo SRF di precisione (0,95~2,0MHz).mentre la conformità RoHS/EIA481 garantisce la prontezza dell'assemblaggio automatizzatoOttimizzato per la sinergia con i filtri EMC nei caricabatterie per veicoli elettrici e negli inverter industriali.

Caratteristiche

Piattaforme di base

• ER19: 24,9 × 21,6 × 16,9 mm Max.

• ER25: 30,5 × 27 × 18 mm Max.

Per il sistema elettrico @25°C (per documento)

Prestazioni

• Temperature di funzionamento: da 40°C a + 150°C (TPER25)

• Corrente nominale: basata su un aumento della temperatura di 50°C (raffreddamento ad aria libera)

• Nastro/rulli: conforme all'EIA481

*Corrente nominale = corrente RMS che provoca un aumento di temperatura di 50°C

Applicazioni

Veicoli elettrici

• Convertitori CC-DC (supporto di corrente 39A per sistemi a batteria)

• Caricabatterie di bordo (SRF a 1,42 MHz si rivolge alle bande CISPR 25 EMI)

Potenza industriale

• Invertitori solari (isolamento da 1500 V per sistemi di bus da 1,2 kV)

• Azionamenti motori (1.4mΩ DCR riduce al minimo la perdita di potenza)

Dati e telecomunicazioni

• PSU del server (SRF a 2.0MHz sopprime il rumore in modalità switch)

• Moduli di potenza 5G (profili planari per PCB ad alta densità)

Elettronica di consumo

• Adaptatori USB-PD 3.1 (impedenza di picco di 1,42 MHz per i progetti da 140 W)

• I driver a LED (conformi alla RoHS per i mercati globali)

Domande frequenti

D: In che modo l'affogamento planare supera i nuclei toroidali?
A: profilo inferiore del 30% (18 mm vs. 25 mm), assemblaggio più veloce del 50% (SMT vs. foro) e controllo SRF più stretto (± 5% vs. ± 20%).

D: Può sostituire gli induttori di potenza nei circuiti DC-DC?
R: No. Progettato per la soppressione delle EMI (non per lo stoccaggio di energia).

D: È necessaria una deformazione termica a temperature ambientali elevate?
R: Sì. Corrente massima = corrente nominale × [ ((150 Ambient Temper) / 50]. Es.: 39A @ 25°C → 23.4A @ 120°C.

D: Le curve di impedenza personalizzate sono supportate?
R: Sì, contatto per la sintonizzazione SRF (ad esempio, 1,0 MHz ± 3% per i dispositivi medici).
