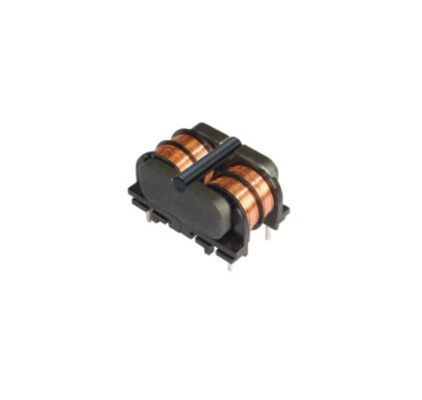

Induttore di modo comune ad alta induttanza con bassa DCR e standard di isolamento UL per la filtrazione EMI

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Induttore a alta induttanza in modalità comune

,

Induttore in modo differenziale a bassa DCR

,

Induttore di filtro EMI con standard di isolamento UL
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: LFUR17A
Documento: LFUR17A_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2 ~ 8 settimane
Termini di pagamento: L/C, T/T
Descrizione di prodotto
Induttori di modalità comune e differenziale ad alta affidabilità e ad alta induttanza per il filtraggio del rumore delle linee elettriche
Dettagli del prodotto
Il...Serie LFUR17Aè una linea ad alte prestazioni diInduttori in modalità comune- eInduttori di soppressione del modo differenziale, progettato per fornire un'attenuazione del rumore eccezionale per l'elettronica di potenza moderna.Filtri EMI,Filtri RFI, eFiltri del rumore delle linee elettriche ad alta induttanza, questa serie fornisce induttanza ottimizzata, bassa DCR e prestazioni affidabili in disegni di montaggio PCB compatti.
Progettato per soddisfareNorme di isolamento ULLa serie LFUR17A è ideale per SMPS ad alta efficienza, driver LED, retroilluminazione CCFL, sistemi di alimentazione di commutazione offline e utensili elettrici.Questi induttori offrono un'eccellente induttanza in modalità differenziale con bassa resistenza, che consente un funzionamento stabile in ambienti rumorosi e in condizioni di terra variabili.
con valori di induttanza compresi tra3.3 mH a 100 mH, DCR così basso quanto0.21 Ω, e rating correnti fino a2.5 A, la serie LFUR17A garantisce una robusta soppressione EMI/RFI mantenendo al contempo dimensioni compatte adatte a disegni PCB densi.
Caratteristiche chiave
  • Progettato per soddisfare i requisiti di isolamento UL
    Garantisce la sicurezza e l'affidabilità per applicazioni di illuminazione e alimentazione impegnative.
  • Suppressione del rumore in modalità comune e differenziale
    Miglioramento dell'efficacia del filtro per le interferenze ad alta e bassa frequenza.
  • Induttanza elevata con bassa resistenza
    Ottimizzato per il filtraggio del rumore delle linee elettriche con minime perdite di potenza.
  • Impronta di PCB compatti
    Progettazione efficiente in termini di spazio, adatta per alimentatori ad alta densità e sistemi di illuminazione.
  • Prestazioni stabili sotto stress termico
    Temperatura di funzionamento da-40°C a +125°C.
  • Induttanza di largo raggio elevata (Lstray)
    Supporta un miglioramento dell'attenuazione in modalità differenziale.
  • Ampia gamma di applicazioni
    Ideale sia per l'elettronica di consumo che per l'elettronica industriale.
Caratteristiche elettriche @ 25 °C
Numero della parte Induttanza (mH) Lstray (μH) Tipo DCR (Ω) Max IDC (A) Max
LFUR17A-332Y3.3900.212.50
LFUR17A-103Y104500.321.65
LFUR17A-153Y157950.521.32
LFUR17A-273Y2714800.950.92
LFUR17A-333Y3316801.010.88
LFUR17A-393Y3921001.600.85
LFUR17A-473Y4727001.670.75
LFUR17A-683Y6835002.380.62
LFUR17A-783Y7841002.570.58
LFUR17A-104Y10057703.870.50
Informazioni tecniche e caratteristiche fisiche
  • Dimensioni:25.0 * 18,8 * 16,5 mm (massimo)
  • Disposizione del pin:di larghezza inferiore o uguale a 5 mm
  • Disposizione del pad:Ottimizzato per la saldatura stabile dei PCB
  • Prova di induttanza:10 kHz, 0,05 V (HP4284A)
  • Condizioni di prova elettrica:25°C, 33% RH (salvo indicazione contraria)
  • Limite di aumento della temperatura:55°C massimo
  • Temperatura di funzionamento:-40°C a +125°C
  • Temperatura ambiente:-40°C a +85°C
  • Hi-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (avvolgimento al nucleo)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (da avvolgimento a avvolgimento)
  • Disponibili disegni personalizzati
Applicazioni
  • Strumenti elettrici e apparecchiature industriali
    Migliora la stabilità EMC in ambienti di commutazione rumorosi.
  • Sistemi di illuminazione LED e CCFL
    Suppressione del rumore affidabile per i circuiti di illuminazione ad alta frequenza.
  • Ballasti elettronici
    Garantisce prestazioni di illuminazione stabili e prive di lampeggianti.
  • Fornitori di alimentazione di commutazione offline
    Ideale per adattatori, caricabatterie, SMPS e moduli di alimentazione compatti.
  • Dispositivi con messa a terra instabile
    Filtra efficacemente il rumore di modalità comune e di modalità differenziale.
  • Filtrazione di ingresso e uscita della linea di alimentazione
    Riduce le emissioni e migliora la conformità alle norme EMC.
