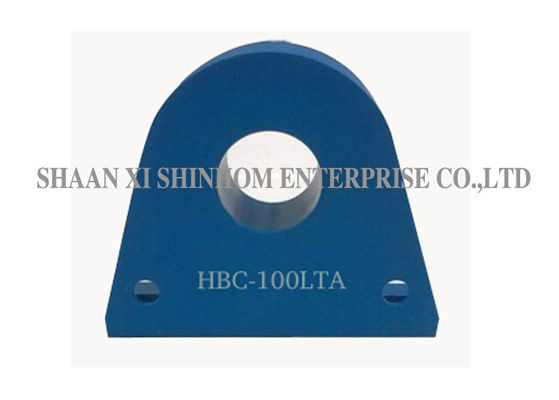

Sensore ad effetto hall del trasduttore corrente di serie di HBC-LTA per il monitoraggio corrente di SMPS e di UPS con fino all'input 300A
Attenzione:
Caratteristiche:
Applicazioni:
DATI ELETTRICI:
| HBC100LTA | HBC200LTA | HBC300LTA | ||
| Corrente di ingresso stimata | 100 | 200 | 300 | A |
| Verifichi la gamma corrente | 200 (±18V, 20Ω) | 400 (±18V, 30Ω) | 600 (±18V, 20Ω) | A |
| Gira il rapporto | 1:2000 | 1:2000 | 1:3000 | |
| Verifichi la resistenza with±12V | @±100Amax 80 (massimo) | @±200Amax 80 (massimo) | @±300Amax 76 (massimo) | Ω |
| @±200Amax 25 (massimo) | @±400Amax 20 (massimo) | @±600Amax 22 (massimo) | Ω | |
| with±15V | @±100Amax 110 (massimo) | @±200Amax 120 (massimo) | @±300Amax 100 (massimo) | Ω |
| @±200Amax 40 (massimo) | @±400Amax 30 (massimo) | @±600Amax 36 (massimo) | Ω | |
| Corrente della potenza nominale | 50±0.5% | 100±0.5% | 100±0.5% | mA |
| Tensione di rifornimento | ±12~±18 | V | ||
| Corrente del consumo | ≤±20 | mA | ||
| Zero correnti di derivazione | ≤±0.2 | mA | ||
| Deriva corrente di derivazione | -40℃~85℃, ≤±0.5 | mA | ||
| Tempo di reazione | <1 | µs | ||
| Linearità | ≤±0.2 | %FS | ||
| Tensione dell'isolamento | 50HZ, 1min, 6 | Chilovolt | ||
| di/dt | >100 | A/μs | ||
| Larghezza di banda (- 3dB) | CC… 100 | Chilociclo | ||
| Resistenza di bobina di sec | 21 | 21 | 32 | Ω |
| Temperatura di funzionamento | -40~+85 | ℃ | ||
| Temperatura di stoccaggio | -40~+105 | ℃ | ||
Note: Le specifiche di prodotto possono essere personalizzate
