Caratteristica
* circuito chiuso
* tensione di rifornimento: CC +-15~24V
* misura delle correnti capace: CC, CA, impulso con isolamento galvanico fra il circuito primario ed il circuito secondario.
Vantaggi
* installazione facile
* può essere personalizzato
* alta precisione
* linearità molto buone
* nessun perdite di inserzione
* basso consumo energetico
* ampio campo di misura corrente
* alta immunità ad interferenza esterna
* deriva di bassa temperatura
* tempo di reazione ottimizzato, nessun perdite di inserzione
Applicazioni
* applicazioni dell'invertitore
* azionamento di variabile-velocità di AC/DC
* gruppi di continuità (UPS)
* alimentazioni elettriche commutate di modo (SMPS)
* elettrodomestici di controllo dell'azionamento di frequenza
* rilevazione corrente nel settore produzione energia del vento
* rilevazione fotovoltaica dell'invertitore
|
|

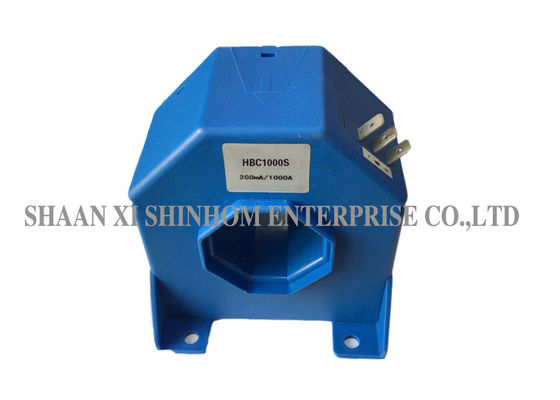

HBC1000S |
|
|
Corrente di ingresso stimata |
1000 |
A |
|
Verifichi la gamma corrente |
1500 |
A |
|
Tensione della potenza nominale |
200 |
mA |
|
Tensione di rifornimento |
±15~±24 |
V |
|
Contrappeso zero della corrente |
≤±1.0 |
mA |
|
Gira il rapporto |
1:5000 |
|
|
Tempo di reazione |
<1 |
µs |
|
Linearità |
≤±0.2 |
%FS |
|
Tensione 50HZ, 1min dell'isolamento |
3 |
Chilovolt |
|
di/dt |
>100 |
A/μs |
|
Bandwidth-1dB) |
CC… 150 |
Chilociclo |
|
Resistenza di bobina di Pri (25℃) |
44 |
Ω |
|
Verificano la resistenza |
0~22.5@ (±15V, 1000A) |
Ω |
|
|
0~65@ (±24V, 1000A) |
|
|
Temperatura di funzionamento |
-40~+85 |
℃ |
|
Temperatura di stoccaggio |
-40~+105 |
℃ |
