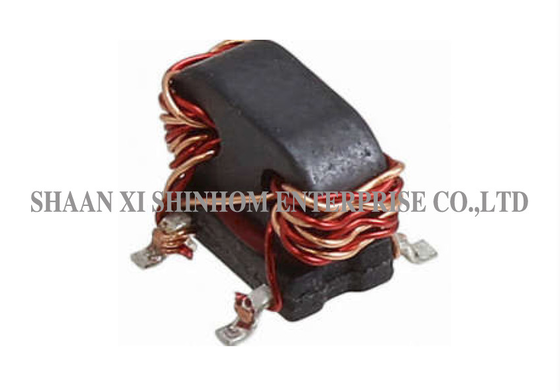

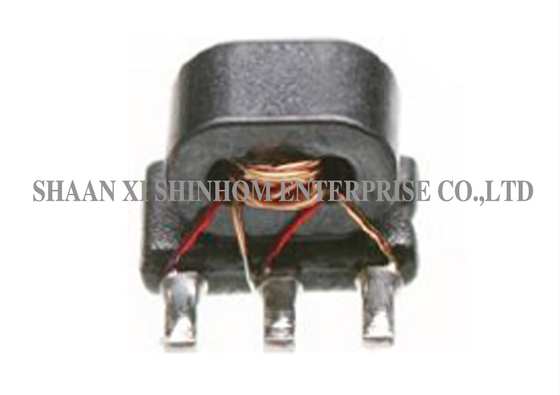

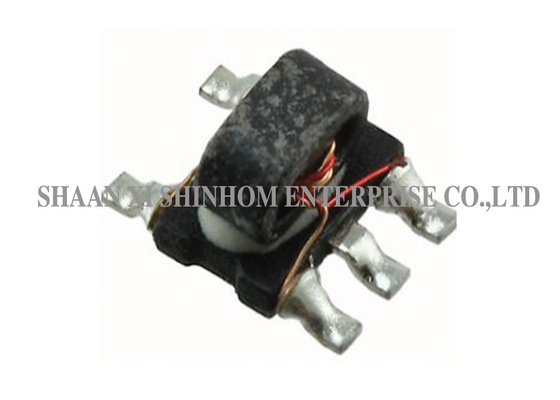

Linea di trasmissione a banda larga Balun 1:1 75Ω 50-1250MHz per RF Front-End e broadband matching

Questo trasformatore RF balun a linea di trasmissione 1:1 è progettato per applicazioni di comunicazione wireless a banda larga e conversione di segnali RF. Utilizza una struttura a linea di trasmissione per ottenere la conversione di segnali bilanciati/sbilanciati, offrendo ampia copertura di frequenza ed eccellenti caratteristiche di bilanciamento di ampiezza/fase.Il prodotto utilizza un package SMD con bassa perdita sulla linea principale ed eccellenti prestazioni di return loss in ingresso, garantendo un'elevata efficienza di trasmissione del segnale e un basso riflesso.È ampiamente utilizzato in amplificatori push-pull, sistemi di antenne e reti di adattamento a banda larga nelle applicazioni RF. È una scelta ideale per la comunicazione wireless a banda larga e la conversione di segnali front-end RF.

Caratteristiche:

• Impedenza CT 1:1
• Impedenza caratteristica 75Ω
• Potenza RF: 0.25W
• Corrente DC: 30mA
• Frequenza: da 50 a 1250 MHz
• Perdita di inserzione: 1.3dB Max
• Return loss in ingresso: 11.0dB Min

Applicazioni

• Comunicazioni wireless a banda larga

• Ricevitori VHF/UHF

• Trasmettitori VHF/UHF

• Amplificatori push-pull

• Sistemi di antenne

• Moduli front-end RF

• Adattamento di impedenza a banda larga

• Apparecchiature di test e misurazione

SPECIFICHE ELETTRICHE (25°C, Z=75Ω)

• Frequenza: 50-1250MHz
• Temperatura operativa: da -40°C a 85°C
• Temperatura di stoccaggio: da -55°C a 100°C

FAQ

D: Qual è la differenza tra un balun a linea di trasmissione e un balun tradizionale con avvolgimento di filo?

R: Un balun a linea di trasmissione utilizza la teoria delle linee di trasmissione per ottenere l'adattamento a banda larga e la conversione bilanciato/sbilanciato, offrendo una copertura di frequenza più ampia (50-1250MHz) e migliori prestazioni ad alta frequenza. Un balun tradizionale con avvolgimento di filo si basa sull'accoppiamento del nucleo magnetico, offrendo buone prestazioni a bassa frequenza ma una risposta limitata ad alta frequenza. La struttura a linea di trasmissione è adatta per applicazioni a banda larga e ad alta frequenza.

D: Qual è l'impatto della perdita di inserzione ≤1.3dB e del return loss in ingresso ≥11dB sulle prestazioni del sistema?

R: La perdita di inserzione ≤1.3dB garantisce un'elevata efficienza di trasmissione del segnale con bassa perdita di energia. Il return loss in ingresso ≥11dB (tipico 25dB) garantisce un buon adattamento di impedenza, riducendo il riflesso del segnale e le onde stazionarie, migliorando le prestazioni complessive del sistema. È particolarmente adatto per sistemi di comunicazione wireless con requisiti stringenti sul budget di collegamento.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane. MOQ e tempi di consegna per prodotti personalizzati verranno confermati separatamente.
