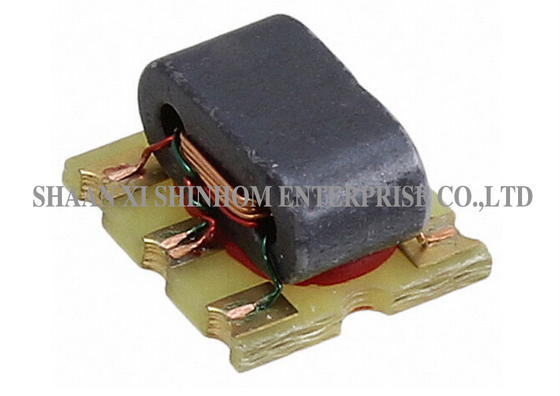

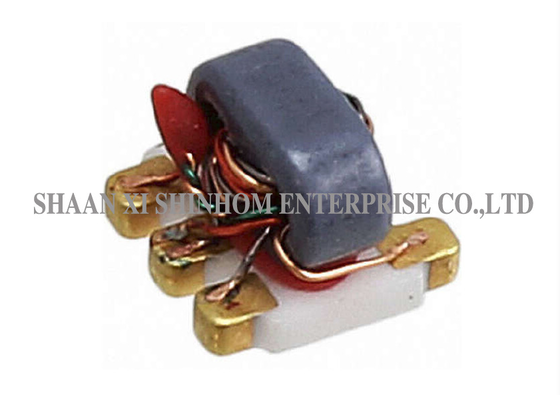

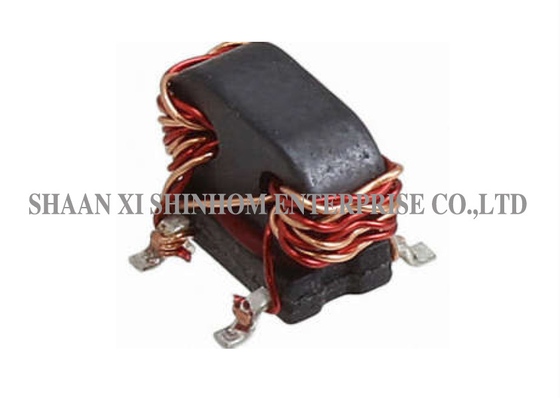

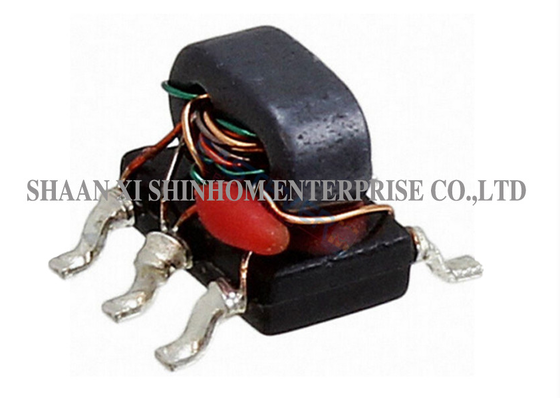

14CT Balun Transformer 75Ω 0,5W 1-350MHz per sistemi di antenne

Il14CT SMD balun trasformatore RFè progettato per applicazioni di comunicazione wireless a banda larga e di conversione del segnale RF.struttura accoppiata a flussoper ottenere la trasformazione dell'impedenza e la conversione del segnale equilibrato/non equilibrato, offrendocopertura ad ampia frequenza- eeccellente equilibrio amplitudine/fasecaratteristiche.Il prodotto utilizza unPacchetto SMDconBasse perdite di linea principale- ebuona perdita di ritorno di inputprestazioni, garantendo un'elevata efficienza di trasmissione del segnale e una bassa riflessione.È ampiamente utilizzato inricevitori/trasmettitori VHF/UHF,apparecchi per la trasmissione elettronica,sistemi di antenne, ereti di abbinamento a banda largaè una scelta ideale per la trasformazione di impedenza e la conversione del segnale in sistemi a 75Ω.

Caratteristiche:

• 1: 4CT Impedanza
• Potenza RF: 0,5 W
• Corrente continua: 30mA
• 75Ω Impedanza caratteristica
• Frequenza: 1-350 MHz
• Temperatura di funzionamento: da -40°C a 85°C
• Temperatura di conservazione: da -55°C a 100°C

Applicazioni

• Comunicazione wireless a banda larga

• ricevitori VHF/UHF

• Trasmettitori VHF/UHF

• Amplificatori a spinta

• Sistemi di antenne

• Moduli RF front-end

• Corrispondenza dell'impedenza a banda larga

• Attrezzature di prova e misura

L'impianto deve essere dotato di un sistema di accensione di velocità superiore a 100 km/h.

Domande frequenti

Q: Come richiedere i campioni?

A:Potete inviare un campione di domanda tramite il nostro sito web o via e-mail.gratuitamentee saranno spediti all'interno3-5 giorni lavorativiIl tempo di consegna per l' ordinazione di massa è generalmente2- 8 settimane. MOQ e tempo di consegna per i prodotti personalizzati saranno confermati separatamente.

D: Lei sostiene piccoli ordini di prova?

A:Sì, comprendiamo le esigenze di verifica dei clienti nelle prime fasi dello sviluppo di nuovi prodotti.Gli ordini di prova ricevono gli stessi standard di qualità e gli stessi impegni di consegna degli ordini di massaSi prega di contattare il nostro team di vendita per i dettagli.

D: Come fa il trasformatore 1:4CT balun a trasformare l'impedenza da 75Ω a 300Ω?

A:Utilizza una struttura accoppiata a flusso per convertire un segnale a un singolo termine di 75Ω in un segnale differenziale di 300Ω (o viceversa), adatto per abbinare un sistema di 75Ω a un carico differenziale di 300Ω.

D: Qual è l'impatto del bilanciamento dell'ampiezza ± 0,5 dB e del bilanciamento di fase ± 5° sugli amplificatori push-pull?

A:Queste specifiche assicurano che i segnali differenziali abbiano un'ampiezza costante e un'inversione di fase precisa.riduce la distorsione del segnale, e migliora la linearità dell'amplificatore.
