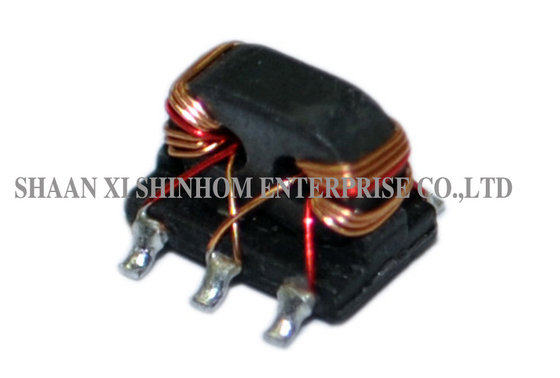

Casa /Prodotti/Trasformatore di rf/SMD Balun RF Transformer Wire di rame smaltato a basso profilo per abbinamento a banda larga e miscelatori

SMD Balun RF Transformer Wire di rame smaltato a basso profilo per abbinamento a banda larga e miscelatori

5000 pezzi
MOQ
Negoziabile
prezzo
SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Frequenza: 5-1500 MHz
Perdita di ritorno input: 16,0 dB minimo (23 dB tipico)
Perdita di ritorno in uscita: 16,0 dB minimo (25 dB tipico)
Perdita di rendimento dell'accoppiamento: 16,0 dB minimo (22 dB tipico)
Temperatura operativa: -40 ℃ a 85 ℃
Temperatura di conservazione: -55°C a 100°C
Evidenziare:

SMD Balun RF Transformer filo di rame smaltato

,

Trasformatore RF a basso profilo per la corrispondenza a banda larga

,

Trasformatore RF per miscelatori con garanzia
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: RF3S-1601
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto
SMD Balun RF Transformers bobine con filo di rame smaltato, terminale base pin in montaggio superficiale

IlSerie di trasformatori RF SMD balunutilizza un processo di avvolgimento bifilare con filo di rame smaltato, offrendo un'elevata stabilità e un design a basso profilo.,adatti a miscelatori a doppio equilibrio, accoppiatori, trasformatori di abbinamento di impedenza a banda larga, reti di combinazione e divisione di potenza, accoppiatori direzionali e modem via cavo nelle applicazioni RF.L'avvolgimento del filo di rame smaltato garantisce prestazioni RF eccellenti e affidabilità a lungo termineÈ ampiamente utilizzato nelle comunicazioni wireless, nei front-end RF, nei test e nelle misurazioni e nelle apparecchiature di rete a banda larga.

Caratteristiche
  • Rivestimento di filo di rame smaltato ̇ elevata stabilità
  • Avvolgimento bifilar prestazioni stabili
  • Montaggio superficiale: adatto per SMT
  • Progettazione di basso profilo risparmio di spazio
  • di potenza superiore a 1000 W
  • Corrispondenza dell'impedenza a banda larga
  • Combinazione e divisione del potere
  • Applicazioni di accoppiamento direzionale
Applicazioni
  • Miscelatori a doppio bilanciamento
  • Accoppiatori
  • Trasformatori di abbinamento di impedenza a banda larga
  • Reti di raccolta e di distribuzione di energia
  • Accoppiatori direzionali
  • Modem via cavo DOCSIS 3.0/3.1
  • Moduli RF front-end
  • Apparecchiature di comunicazione wireless
L'impianto deve essere dotato di un sistema di accensione di velocità superiore a 100 km/h.
Parametro Valore
Frequenza 5-1500 MHz
Perdite di linea principale 1.7 dB Max ((0.8 dB Tip.)
Accoppiamento 160,0 ± 0,8 dB
Perdita di ritorno degli input 16.0dB Min(23dB Typ.)
Perdita di rendimento della produzione 16.0dB Min(25dB Typ.)
Perdite di ritorno di accoppiamento 16.0dB Min(22dB Typ.)
Isolamento 20.0dB Min(30dB Typ.)
Temperatura di funzionamento -40°C a 85°C
Temperatura di conservazione -55°C a 100°C
SMD Balun RF Transformer Wire di rame smaltato a basso profilo per abbinamento a banda larga e miscelatori
Domande frequenti

D: Qual è la funzione principale di un trasformatore balun?

A:Un trasformatore Balun (Balun Transformer) viene utilizzato per la conversione da equilibrato a squilibrato, convertendo segnali equilibrati (segnali differenziali) in segnali squilibrati (segnali a singola estremità), o viceversa.È ampiamente utilizzato nei circuiti RF, miscelatori, alimentazione di antenne e reti di abbinamento a banda larga.

D: Quali sono i vantaggi del processo di avvolgimento bifilare?

A:L'avvolgimento bifilare consiste nell'avvolgimento di due fili di rame smaltati fianco a fianco, in modo da garantire un'attaccatura stretta tra i due avvolgimenti, migliorando il rapporto di rigetto comune e l'equilibrio fase/amplitudine,migliorando così le prestazioni di alta frequenza e la stabilità del trasformatore balun.

D: Quali sono i vantaggi del filo di rame smaltato rispetto al filo di rame ordinario?

A:Il filo di rame smaltato ha un rivestimento isolante di smalto sulla superficie, che garantisce l'isolamento elettrico tra gli avvolgimenti.fornendo buone caratteristiche ad alta frequenza e resistenza al calore.
