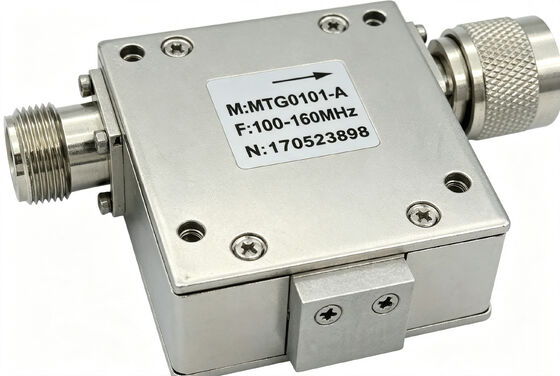

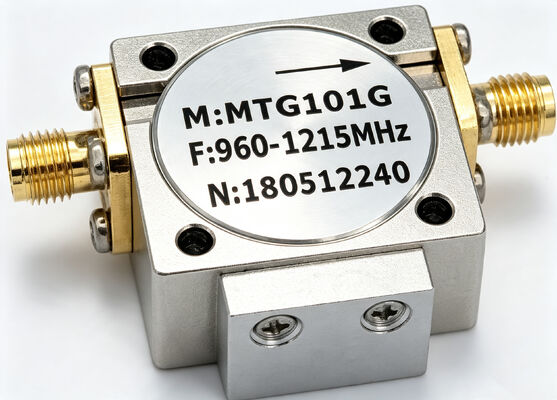

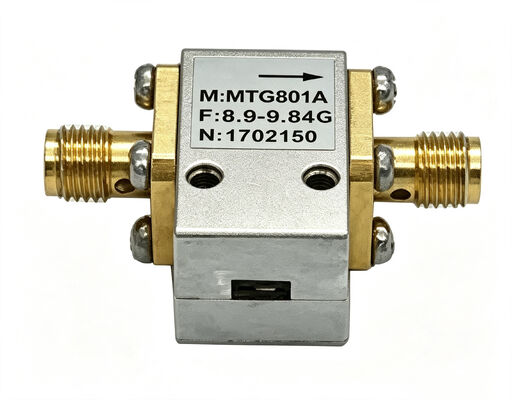

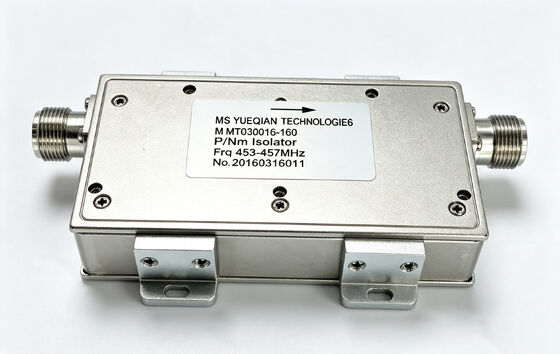

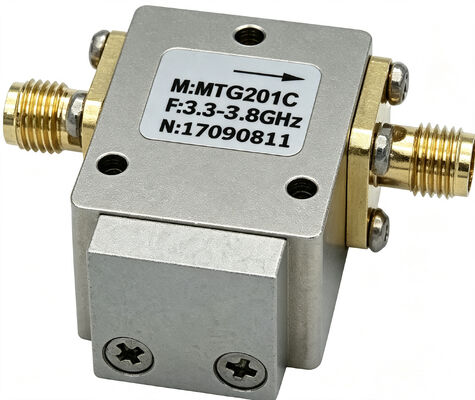

Isolatori e Circolatori RF Bassa Perdita di Inserzione Alto Isolamento per Comunicazioni Wireless e Sistemi Radar

Isolatori e circolatori a RFcopre un ampio intervallo di frequenza da 0,1 GHz a 40 GHz. Utilizza materiale ferrito e disegni di struttura microstrip / waveguide / coassiale. Offre una bassa perdita di inserimento (basso come 0,2dB),Isolamento elevato (fino a 23 dB), e un eccellente VSWR (basso fino a 1,15).I prodotti offrono un'elevata capacità di gestione della potenza (potenza media fino a 2000W, potenza massima fino a 10000W).,inclusi SMA, N, L29 e 2.92mm. Sono ampiamente utilizzati nelle stazioni base di comunicazione wireless, nei sistemi radar, nelle apparecchiature di prova e misura, nelle comunicazioni satellitari e nelle comunicazioni 5G.

Caratteristiche

• Intervallo di frequenza ¥ 0,1-40GHz
• Perdita di inserimento low come 0.2dB
• Isolamento fino a 23 dB
• VSWR ️ inferiore a 1.15
• Capacità di gestione di potenza elevata fino a 2000 W
• Opzioni di collegamento multiple SMA/N/L29/2.92mm
• Temperatura di funzionamento di ampio raggio da -55°C a +85°C
• Tipologie di strutture multiple micro-strisce, guida d'onda, coassiale

Tabella di selezione delle specifiche del prodotto

Applicazioni

• Stazioni base di comunicazione wireless
• Sistemi radar
• Attrezzature di prova e misura
• Comunicazione satellitare
• Sistemi di comunicazione 5G
• Componenti a microonde
• Moduli RF front-end

Domande frequenti

D: Qual è la differenza tra un isolante e un circolatore?

A:Un isolatore è un dispositivo a tre porte con una porta terminata con un carico abbinato. Il segnale può viaggiare solo in una direzione.Un circolatore è un dispositivo a tre porte in cui il segnale viaggia sequenzialmente nel senso orario o in senso antiorario (1→2→3→1). Può essere utilizzato per applicazioni come antenne di trasmissione / ricezione condivise. Entrambi i dispositivi funzionano sulla base delle caratteristiche non reciproche del materiale ferrite.

D: Come si seleziona l'intervallo di frequenza per gli isolatori/circolatori?

R: La selezione deve essere basata sulla frequenza di funzionamento del sistema. La serie di prodotti copre la banda 0.1-40GHz, disponibile sia in banda stretta (larghezza di banda 10-200MHz) che in banda larga/full-band.I modelli a banda stretta offrono minori perdite di inserimento e un maggiore isolamentoI modelli a banda larga coprono una gamma di frequenze più ampia con una selezione più flessibile.

D: Qual è l'impatto della perdita di inserimento e dell'isolamento sul sistema?

R: La perdita di inserimento si riferisce alla perdita di potenza quando il segnale passa attraverso il dispositivo.L'isolamento si riferisce all'attenuazione dei segnali inversiIl livello più elevato è il migliore (valori tipici 18-23dB), che influisce direttamente sul livello di protezione della fonte di segnale e sull'efficacia dell'isolamento di trasmissione/ricezione.

D: Quanto potere possono gestire gli isolatori/circolatori ad alta potenza?

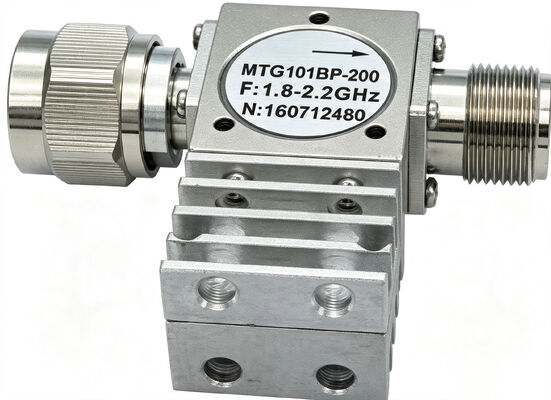

R: Questa serie offre modelli ad alta potenza con potenza media fino a 2000 W e potenza massima fino a 10000 W (in condizioni di impulso).tipo di connettoreI modelli ad alta potenza utilizzano in genere connettori di tipo N o L29 e sono dotati di dissipatori di calore.
