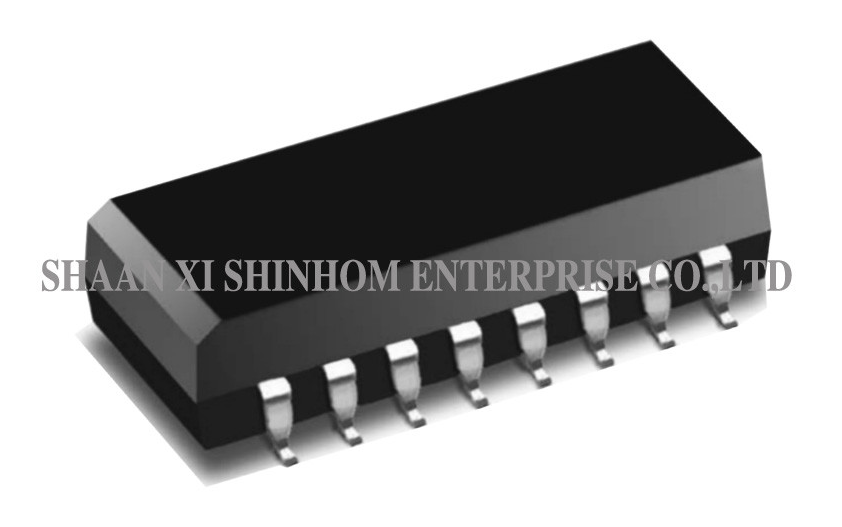

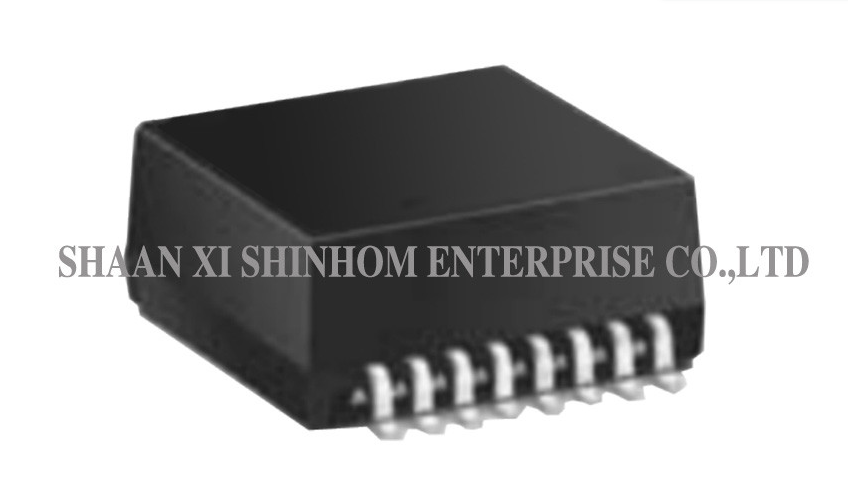

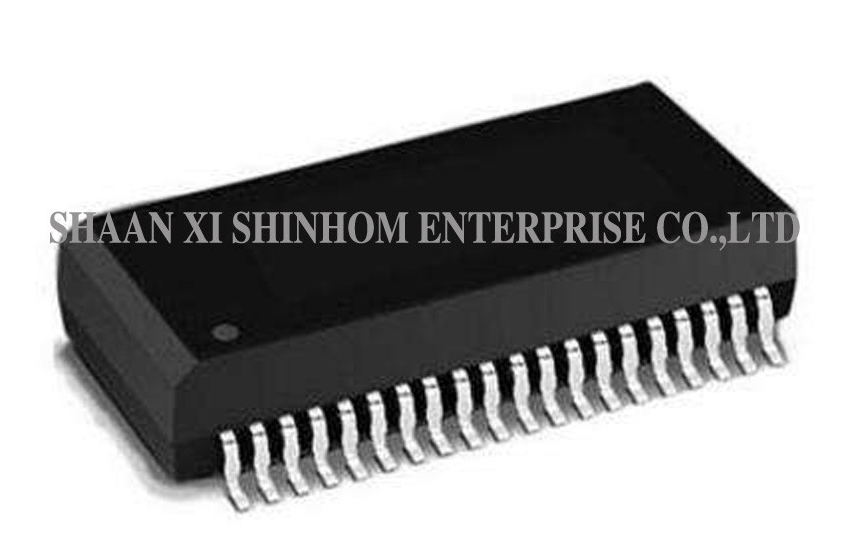

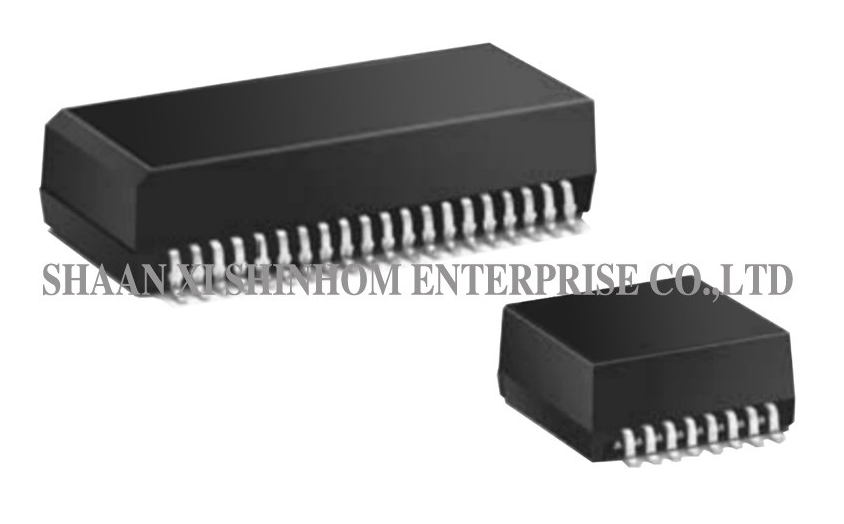

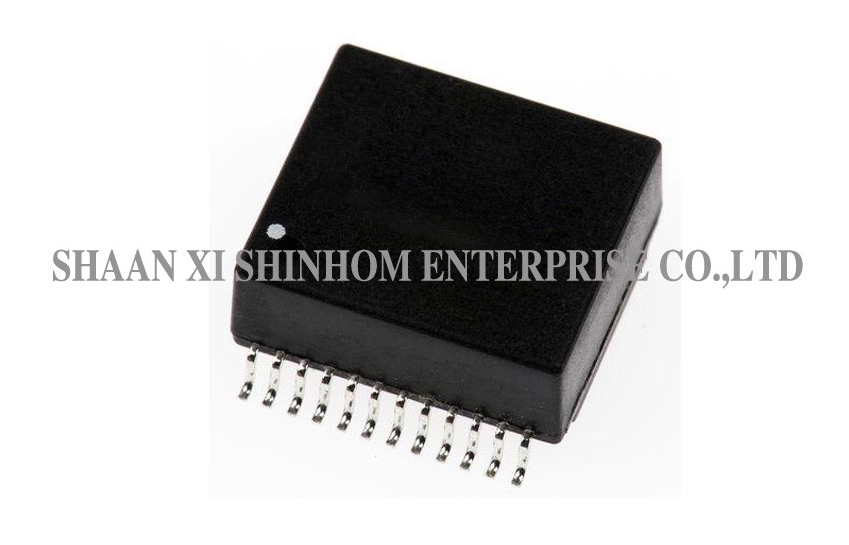

Modulo magnetico 1000 Base-T LAN-1000 Series per switch e router

5000 pezzi
MOQ
Negoziabile
prezzo
1000 Base-T Magnetics Module LAN-1000 Series for Switches and Routers
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Rapporto di curva: 1:1
Perdita di inserzione: 1,0 dB massimo a 1-100 MHz
OCL: 350uH min. Polarizzazione CC 8 mA (lato linea)
Velocità: 1000Base-T
Ciao-vaso: 1500 Vrms
Installazione: smt
Evidenziare:

Modulo magnetico LAN 1000 Base-T

,

Trasformatore Ethernet LAN-1000 Series

,

Modulo LAN Ethernet per switch
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: LAN-1000
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 100000/mese
Descrizione di prodotto

Moduli magnetici per Ethernet LAN 1000 Base-T, Trasformatore elettrico per LAN Ethernet, Connettore tipo SMT POE+

Il serie LAN-1000 Il modulo magnetico Gigabit Ethernet è progettato per applicazioni di rete 1000 Base-T. Supporta la comunicazione full-duplex e la funzionalità di alimentazione PoE+. Il prodotto utilizza un rapporto spire di 1:1 ed è conforme allo standard IEEE802.3. La perdita di inserzione è ≤1.0dB (1-100MHz). L'induttanza a circuito aperto è 350µH (@8mA di bias). La tensione di isolamento è 1500VRMS. Il package a montaggio superficiale supporta sia la saldatura a onda che la saldatura a rifusione. È ampiamente utilizzato in switch Gigabit Ethernet, router, schede di interfaccia di rete, dispositivi di alimentazione PoE+ e apparecchiature di rete industriali.

CARATTERISTICHE

  • Rapporto spire 1:1
  • Compatibile Full Duplex
  • Conforme a IEEE 802.3
  • Perdita di inserzione: 1.0dB Max @ 1-100 Mhz
  • OCL: 350μH Min 8mA DC bias (lato linea)
  • Hi-pot: 1500 VRMS
  • Metodi di saldatura: Onda, Rifusione
  • Temperatura operativa: 0℃ - 70℃
  • Temperatura di stoccaggio: -55℃ - 125℃

Applicazioni

  • Switch Gigabit Ethernet
  • Router di rete
  • Schede di interfaccia di rete (NIC)
  • Dispositivi di alimentazione PoE+
  • Telecamere di rete
  • Access Point Wireless (AP)
  • Apparecchiature Ethernet industriali
  • Moduli di rete embedded
Modulo magnetico 1000 Base-T LAN-1000 Series per switch e router

Offriamo una vasta gamma di prodotti, tutti personalizzabili per soddisfare le vostre specifiche esigenze. La nostra linea di prodotti base include:

  • Induttori
  • Trasformatori ad alta frequenza
  • Trasformatori di isolamento video e audio
  • Trasformatori RF e Balun
  • Trasformatori sensore di corrente
  • Trasformatori di potenza laminati
  • Trasformatori broadband
  • Trasformatori incapsulati
  • Trasformatori toroidali
  • Filtri EMI
  • Bobine di soppressione di modo comune
  • Magnetici per telecomunicazioni
  • Nuclei e bobine in ferrite
  • Altri magnetici

FAQ

D: Cosa significa la compatibilità PoE+?

R: La compatibilità PoE+ (IEEE802.3at) significa che il trasformatore supporta la trasmissione simultanea di alimentazione e dati tramite cavi Ethernet, fornendo fino a 30W di potenza. È adatto per dispositivi di rete che richiedono un'alimentazione maggiore.

D: Qual è il parametro di induttanza a circuito aperto (OCL) di questo prodotto?

R: L'induttanza a circuito aperto è di 350µH minimo (@8mA di corrente di bias), garantendo l'integrità della trasmissione del segnale e la capacità di reiezione di modo comune in condizioni operative tipiche, soddisfacendo i requisiti di prestazioni Gigabit Ethernet.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
