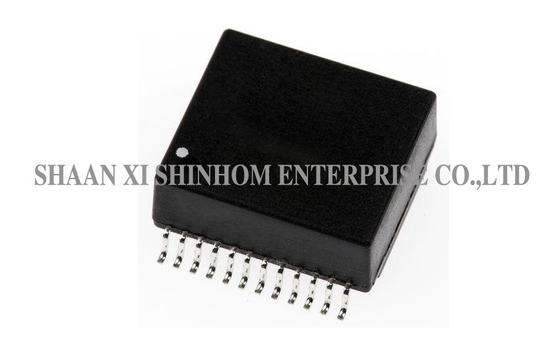

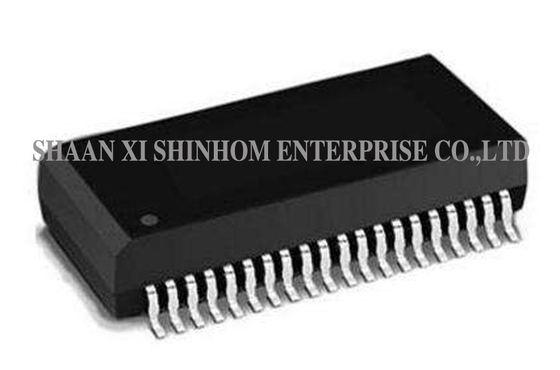

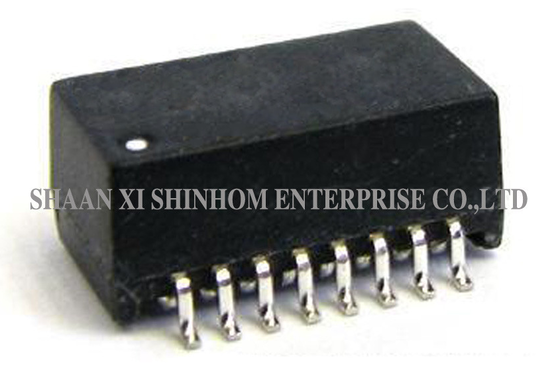

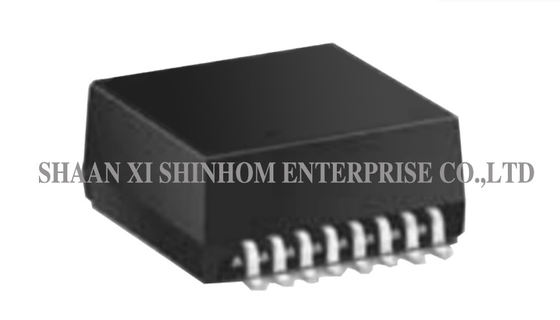

Modulo magnetico Quad Port 10/100Base-T LAN-400 Series per switch e router

Moduli magnetici LAN-400 Series 10/100 Base-T, Trasformatore LAN magnetico a porta singola 40PIN

Il serie LAN-400 Il modulo magnetico Ethernet 4-port 10/100Base-T è progettato per applicazioni di apparecchiature di rete multi-porta. Quattro porte indipendenti sono integrate in un unico modulo, risparmiando spazio sul PCB. Il prodotto è conforme allo standard Ethernet IEEE802.3. L'induttanza a circuito aperto è di 350µH minimo (@8mA di bias). La perdita di inserzione è ≤1.1dB (1-100MHz). La tensione di isolamento è 1500VRMS. Il package a montaggio superficiale è adatto per linee di produzione SMT automatizzate, con un design compatto a 40 pin. È ampiamente utilizzato in switch a 4 porte, router, schede di interfaccia di rete, apparecchiature Ethernet industriali e dispositivi di alimentazione PoE.

CARATTERISTICHE

• Compatibile con Ethernet IEEE 802.3
• Porta Quadrupla
• Montabile in Superficie
• Induttanza: 350μH Min @ Idc=8mA
• Perdita di Inserzione: -1.1 dB Max @ 1-100 MHz
• Hipot: 1500 VRMS Min
• Metodi di saldatura: Onda, Reflow
• Temperatura Operativa: 0℃ - 70℃
• Temperatura di Stoccaggio: -55℃ - 125℃

Applicazioni

• Switch Ethernet a 4 porte

• Router di rete

• Schede di Interfaccia di Rete (NIC)

• Apparecchiature Ethernet industriali

• Dispositivi di alimentazione PoE

• Moduli di rete embedded

• Apparecchiature di rete multi-porta

• Apparecchiature di accesso a banda larga

FAQ

D: Quali sono i vantaggi del design integrato a 4 porte?

R: Il design integrato a 4 porte integra quattro trasformatori Ethernet indipendenti in un unico modulo. Rispetto all'utilizzo di quattro trasformatori a porta singola, consente di risparmiare spazio sul PCB, semplifica il layout, riduce i costi di assemblaggio e migliora l'efficienza produttiva.

D: Qual è il parametro di induttanza a circuito aperto (OCL) di questo prodotto?

R: L'induttanza a circuito aperto è di 350µH minimo (@8mA di corrente di bias), garantendo l'integrità della trasmissione del segnale e la capacità di reiezione di modo comune in condizioni operative tipiche.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. Si prega di fornire le informazioni della vostra azienda e il modello di destinazione. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente di 2-8 settimane.
