Caratteristiche

Specificazioni

Numero di modello: Tipo EE/EF

Tipo: Magnetico dolce

Nome del prodotto: Funzionamento con nucleo in ferrite magnetico morbido Mn-Zn ad alta frequenza

Materiale: Core di ferrite Mn-Zn

Applicazione: Magnete industriale, prodotti elettronici

Personalizzato: Personalizzato

Evidenziare:

Nuclei in ferrite EE EF a basse perdite

Nuclei in ferrite Mn-Zn ad alta frequenza

Nuclei in ferrite per trasformatori e induttori

Informazioni di base

Luogo di origine: Cina

Marca: Shinhom

Certificazione: RoHS

Numero di modello: Ee

Termini di pagamento e spedizione

Imballaggi particolari: Cartone

Tempi di consegna: Da 4 a 8 settimane

Termini di pagamento: T/T

Capacità di alimentazione: 100000/mese

Galleria

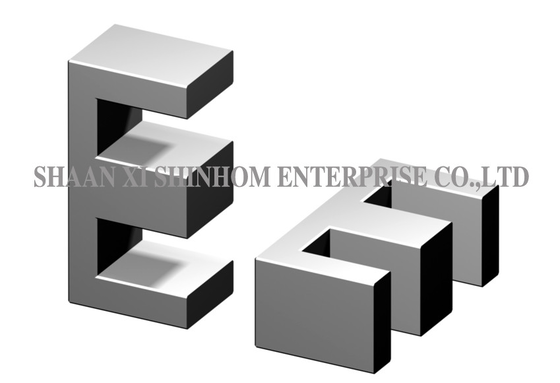

Nuclei in ferrite di tipo EE/EF a basse perdite, materiale Mn-Zn ad alta frequenza per trasformatori e induttori

Descrizione di prodotto

Il nucleo in ferrite di tipo EE/EF è realizzato in materiale manganese-zinco (Mn-Zn). Offre basse perdite e caratteristiche ad alta frequenza, specificamente progettato per applicazioni di trasformatori e induttori. Il prodotto offre alta densità di flusso di saturazione, ampio intervallo di induttanza, alta capacità di corrente e basso flusso di dispersione. La bassa DCR riduce efficacemente la perdita di potenza. Un buon controllo del rumore garantisce un funzionamento stabile del sistema. Le dimensioni compatte forniscono un'elevata uscita di corrente con eccellenti prestazioni di soffocamento. Sono disponibili più gradi di materiale per soddisfare diversi requisiti di frequenza. È ampiamente utilizzato in trasformatori, riscaldamento a induzione, saldatrici inverter, alimentatori per galvanica e generatori di ozono.

Caratteristiche

Materiale ad alta saturazione, basso costo ed alta efficienza
ampio intervallo di induttanza, alta capacità di corrente, bassa dispersione magnetica
bassa resistenza DC, buon controllo del rumore grazie alla struttura toroidale
Caratteristiche: Volume ridotto, Elevata uscita di corrente, Eccellenti prestazioni di soffocamento della corrente.
Vari materiali disponibili per soddisfare diversi requisiti di frequenza

Applicazioni

Trasformatori
Apparecchiature per riscaldamento a induzione
Saldatrici inverter
Alimentatori per galvanica
Generatori di ozono
Alimentatori switching
Induttori per correzione del fattore di potenza (PFC)
Induttori di filtro

Gamma di nuclei:

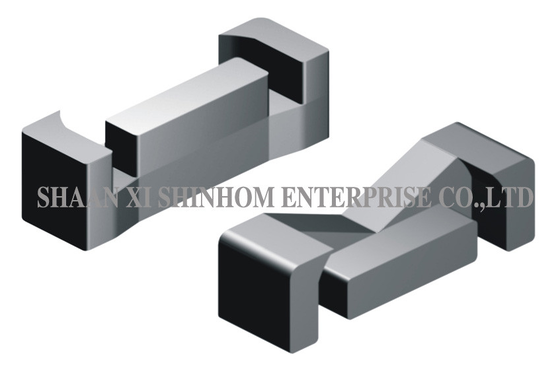

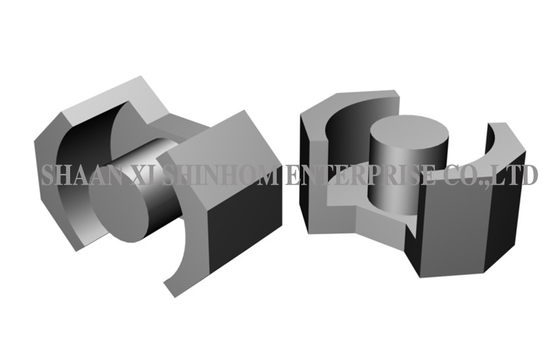

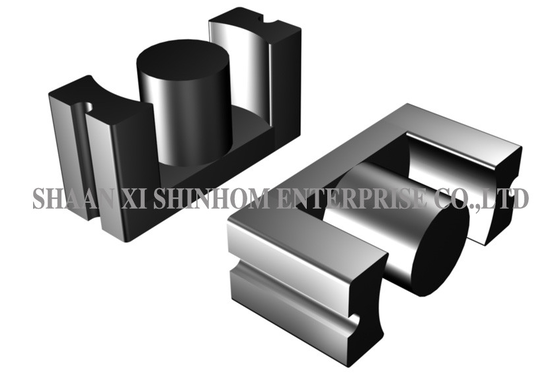

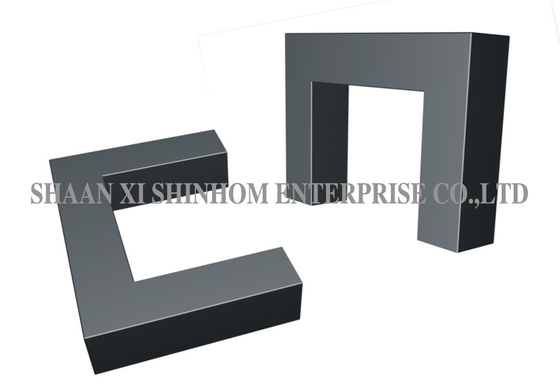

Nuclei EI, Nuclei EE/EF, Nuclei EER/ETD, Nuclei UU, Nuclei UYF, Nuclei EP, Nuclei RM, Nuclei PM, Nuclei PQ, Nuclei ET/FT, Nuclei T

TIPO	Dimensioni (mm)
TIPO	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

Nuclei in ferrite di tipo EE/EF a basse perdite, materiale Mn-Zn ad alta frequenza per trasformatori e induttori

FAQ

D: Qual è la differenza tra i nuclei di tipo EE e di tipo EF?

R: I nuclei di tipo EE hanno gambe laterali simmetriche con una sezione trasversale del nucleo centrale quadrata o rotonda. Offrono una buona simmetria magnetica e sono adatti per trasformatori e induttori convenzionali. I nuclei di tipo EF (Economical Flat) sono design piatti ed economici con dimensioni più compatte, adatti per il montaggio su PCB ad alta densità e applicazioni a basso profilo.

D: Quali sono le caratteristiche della ferrite manganese-zinco (Mn-Zn) rispetto alla nichel-zinco (Ni-Zn)?

R: La ferrite manganese-zinco offre alta permeabilità, alta densità di flusso di saturazione e basso costo, adatta per applicazioni di trasformatori e induttori ad alta potenza a bassa e media frequenza (≤1MHz). La ferrite nichel-zinco offre alta resistività, adatta per applicazioni di soppressione EMI e RF ad alta frequenza (>1MHz). La selezione dovrebbe basarsi sulla frequenza operativa.

D: Quali serie di nuclei sono disponibili per questo prodotto?

R: Sono disponibili più serie di nuclei, tra cui EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT e T. Queste coprono applicazioni dai trasformatori di segnale agli alimentatori switching ad alta potenza.
