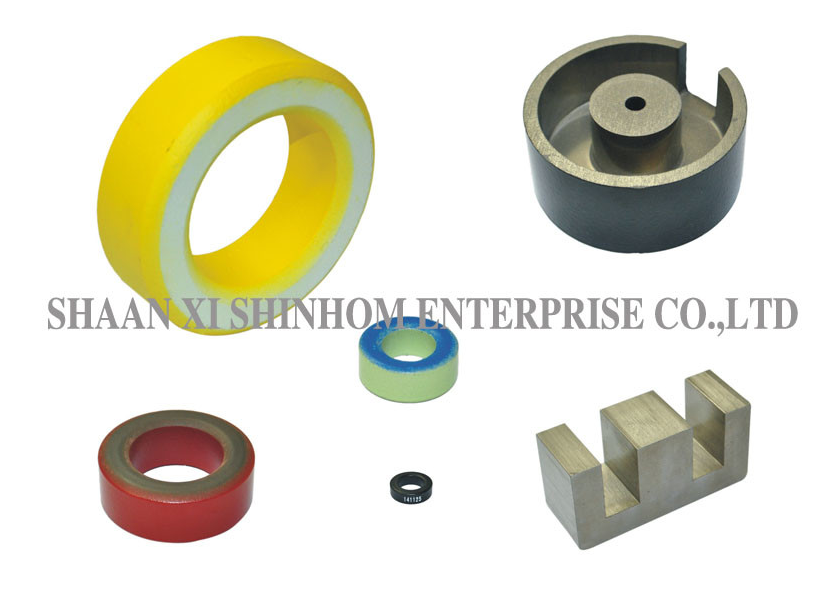

Il nucleo in polvere di ferro offre molteplici forme tra cui toroidale, tipo E, cilindrica e tipo I. Sono realizzati utilizzando materiali in lega a base di ferro, a base di cobalto e nanocristallina, offrendo bassa perdita per correnti parassite e alta densità di flusso di saturazione (>1,56T). Il prodotto offre una forte capacità anti-saturazione da polarizzazione DC, bassa perdita ed alta efficienza. L'intervallo di temperatura operativa è di -55°C a +130°C. È ampiamente utilizzato in induttori PFC per inverter solari, induttori di uscita, sistemi di alimentazione per treni ad alta velocità, convertitori di potenza solare e vari circuiti di correzione del fattore di potenza.
Caratteristiche
- Basse perdite per correnti parassite
- Alta densità di flusso di saturazione Bs> 1,56T
- Applicazione per induttori PFC e induttori di uscita per convertitori di potenza solare
- Sistema di alimentazione per auto ferroviarie ad alta velocità
- Nuclei in lega nanocristallina a base di Fe
- Nuclei per trasformatori Mag-Amp a base di Co
- Materiali principali: a base di Fe, lega nanocristallina, a base di Co
- Alta intensità di induzione magnetica di saturazione
- Piccolo volume del nucleo
- Struttura rettangolare
- Aperture del nucleo
- Resistente alla saturazione da polarizzazione DC
- Bassa perdita
- Eccellente stabilità termica da -55 a 130°C
- Dimensioni del nucleo personalizzate e varie caratteristiche sono disponibili
Applicazioni
-
Induttori PFC per inverter solari
-
Induttori di uscita
-
Sistemi di alimentazione per treni ad alta velocità
-
Convertitori di potenza solare
-
Circuiti di correzione del fattore di potenza (PFC)
-
Trasformatori amplificatori magnetici Mag-Amp
-
Alimentatori switching ad alta frequenza
-
Applicazioni di soppressione della saturazione da polarizzazione DC
| Codice Articolo |
AL nH/N2 |
A(mm) |
B(mm) |
C(mm) |
| T50-26 Giallo/Bianco |
33 |
12,7±0,5 |
7,7±0,5 |
4,83±0,50 |
| T68-26 Giallo/Bianco |
43,5 |
17,5±0,5 |
9,4±0,5 |
4,83±0,50 |
| T80-26 Giallo/Bianco |
46 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
| T90-26 Giallo/Bianco |
70 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
| T94-26 Giallo/Bianco |
60 |
23,9±0,5 |
14,2±0,5 |
7,92±0,64 |
| T106-26 Giallo/Bianco |
93 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
| T130-26 Giallo/Bianco |
81 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
| T150-26 Giallo/Bianco |
96 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
| T60-52 Blu/Verde |
47 |
15,2±0,5 |
8,53±0,5 |
5,94±0,50 |
| T68-52 Blu/Verde |
40 |
17,5±0,5 |
9,40±0,5 |
4,83±0,50 |
| T80-52 Blu/Verde |
42 |
20,2±0,5 |
12,6±0,5 |
6,35±0,64 |
| T90-52 Blu/Verde |
64 |
22,9±0,5 |
14,0±0,5 |
9,53±0,64 |
| T106-52 Blu/Verde |
95 |
26,9±0,5 |
14,5±0,5 |
11,1±0,64 |
| T130-52 Blu/Verde |
79 |
33,0±0,5 |
19,8±0,5 |
11,1±0,64 |
| T150-52 Blu/Verde |
89 |
38,4±0,5 |
21,5±0,5 |
11,1±0,64 |
Nota: Poiché esistono molte specifiche e varietà di nuclei in polvere di ferro di tipo t, si prega di presentare requisiti specifici su forma, dimensioni e induttanza al momento dell'ordine.
FAQ
D: Quali sono i vantaggi dei nuclei in polvere di ferro rispetto ai nuclei in ferrite?
R: I nuclei in polvere di ferro offrono una maggiore densità di flusso di saturazione (>1,56T) e una forte capacità anti-saturazione da polarizzazione DC, adatti per applicazioni ad alta corrente e alta densità di potenza. I nuclei in ferrite hanno una minore perdita ad alta frequenza ma una minore densità di flusso di saturazione (circa 0,3-0,5T). I nuclei in polvere di ferro sono più adatti per induttori di potenza e applicazioni PFC.
D: Quali sono le caratteristiche dei nuclei in lega nanocristallina?
R: I nuclei in lega nanocristallina offrono un'alta densità di flusso di saturazione (>1,56T), bassa perdita del nucleo ed eccellente stabilità termica. Nelle applicazioni ad alta frequenza e alta potenza, combinano le caratteristiche di alta saturazione dei nuclei in polvere di ferro con i vantaggi di bassa perdita dei nuclei in ferrite. Sono adatti per applicazioni di fascia alta come sistemi di alimentazione per treni ad alta velocità e inverter solari.
D: Quali forme di nucleo sono disponibili in questa serie?
R: Sono disponibili molteplici forme, tra cui toroidale, tipo E, cilindrica e a tamburo. La struttura del nucleo appropriata può essere selezionata in base all'applicazione specifica e allo spazio di installazione.
D: Qual è il significato della capacità anti-saturazione da polarizzazione DC?
R: Nelle applicazioni di induttori PFC e induttori di uscita, una grande corrente di polarizzazione DC può causare la saturazione del nucleo, portando a un brusco calo dell'induttanza. L'eccellente capacità anti-saturazione da polarizzazione DC di questo nucleo garantisce un'induttanza stabile in condizioni di alta corrente, mantenendo l'efficacia del filtraggio.
