Induttore a perline di ferrite soppressione EMI ad alta frequenza per filtraggio del rumore e alimentatori

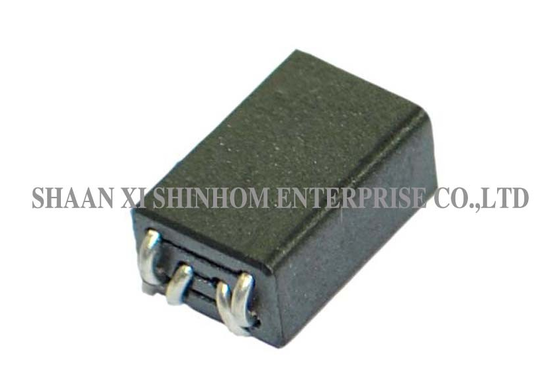

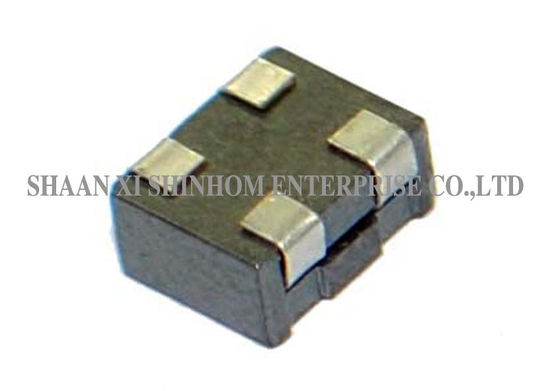

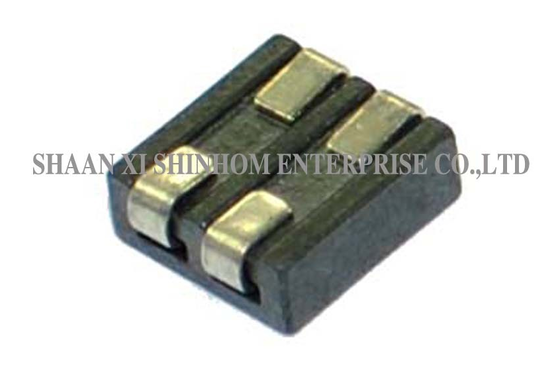

Questo induttore SMD a perline di ferrite utilizza un pacchetto di montaggio superficiale di tipo SMB. Offre soppressione EMI ad alta frequenza e caratteristiche di flusso zero.Il prodotto fornisce una bassa capacità di DCR e una elevata capacità di IDC (corrente nominale)Le perline di ferrite assiale a foratura sono anche disponibili come opzione.apparecchiature di comunicazione wireless, sistemi di rete e filtri xDSL. È anche usato per la protezione EMI nelle unità a disco del computer e nelle schede del PC, filtrando efficacemente il rumore EMI da fonti di interferenza esterne come le radio delle automobili,Telefoni cellulari, e videoregistratori.

• Perline a filo montate in superficie con alta frequenza e soppressione dell'EMI
• Induttore per perline a bassa DCR e alta IDC

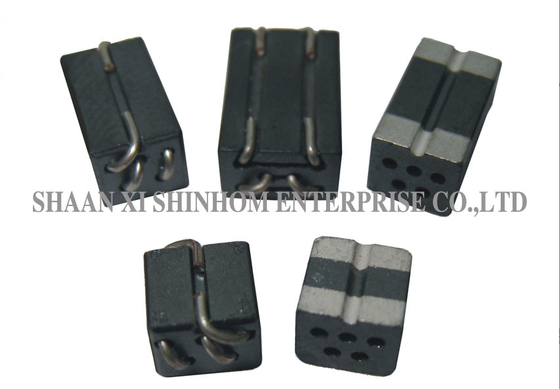

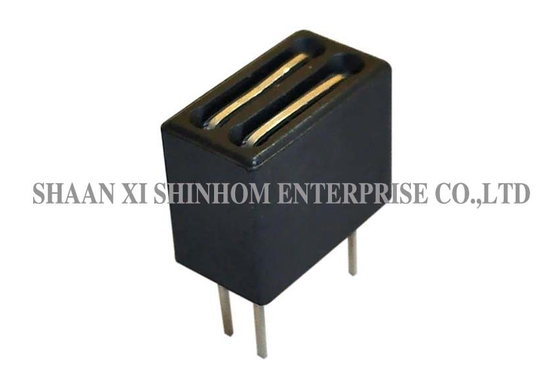

• Perline di ferrite assiale a foratura per la soppressione dell'EMI
• Perline di ferrite a foratura in costruzione stracciata
• Perle di ferrite a foratura per la misurazione di FCC ed EMC

• Dispositivi di filtraggio del rumore
• Forniture di alimentazione
• Circuiti di controllo del binario e del SCR
• Convertitori per modem, PDP, LCD e televisori
• Radiocomandi mobili, convertitori DC/DC
• Dispositivi GPS
• Apparecchiature di comunicazione wireless
• Sistema di rete, filtri xDSL
• Azionamento a disco del computer e scheda del PC per filtrare l'EMI da fonti esterne come radio per auto, telefoni cellulari e videoregistratori

• Impedenza: 20Ω Ref@25MHz
• Impedenza: 33Ω Ref@100MHz(25Ω Min)
• Impedenza: 36Ω Ref@300MHz
• DCR: 0,75mΩ Max
• Corrente nominale: 15A Max
• tensione nominale: 280 Vdc Max
• Temperatura di funzionamento: -40°C ~ +125°C

Per ulteriori informazioni su EMI Suppression Ferrite Core, visitate il nostro sito web o contattateci.

R: Progettazione a flusso magnetico zero significa che la perla non ha flusso di bias DC nel nucleo in condizioni di funzionamento normali.garantire caratteristiche di impedenza stabili e efficacia di soppressione dell'EMI anche in condizioni di corrente elevata.

A: SMB-type (Surface Mount Bead) è un pacchetto di perline standard per il montaggio in superficie con dimensioni e specifiche di pad definite.adatti per la produzione di grandi volumi e per la progettazione di PCB compatti.

R: La perla di ferrite è installata al punto di ingresso delle linee di segnale o delle linee elettriche, presenta un'elevata impedenza ai segnali di interferenza ad alta frequenza,conversione dell'energia del rumore EMI esterno in calore e dissipazione, impedendo ai segnali di interferenza di entrare nei circuiti interni della scheda PC.
