Casa /Prodotti/Perla di ferrite/Induttore a perla di ferrite per la soppressione delle EMI e il filtraggio del rumore

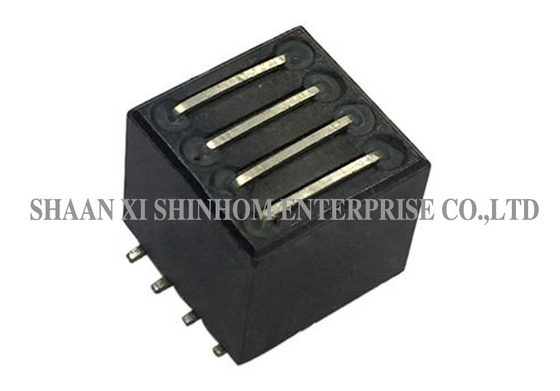

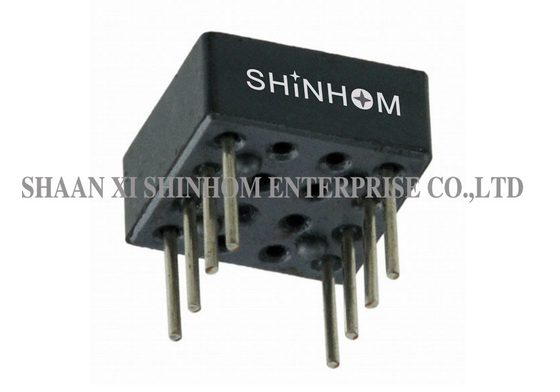

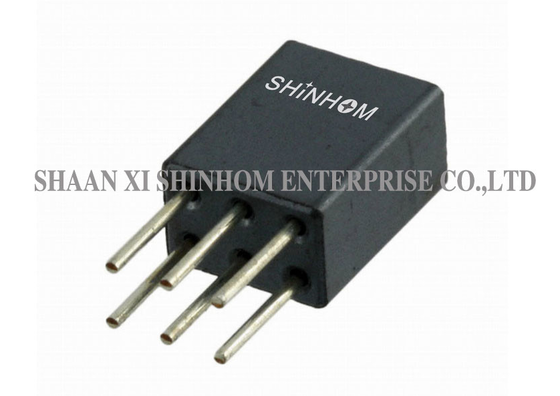

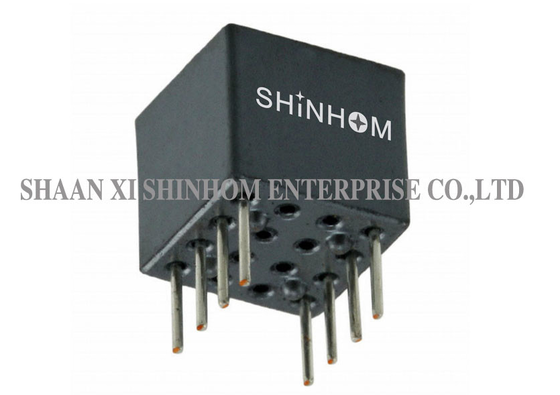

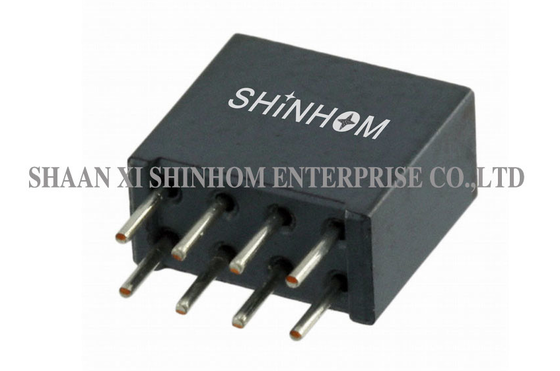

Induttore a perla di ferrite per la soppressione delle EMI e il filtraggio del rumore

5000 pezzi
MOQ
Negoziabile
prezzo
Ferrite Bead Inductor for EMI Suppression and Noise Filtering
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Misurare: 10,88*10,88*11,5 mm
Impedenza@25MHz: 115Ω minimo
Impedenza@100MHz: 170Ω minimo
Corrente nominale: 6A
Votage stimato: 50V
Tipo: Soppressione EMI SMD Perlina di ferrite
Evidenziare:

Induttore a perla di ferrite per la soppressione delle EMI

,

Componente di filtraggio del rumore a perla di ferrite

,

Perle di ferrite per la soppressione dell'EMI
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: SMB1010
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

Il induttore a perla di ferrite è progettato per applicazioni di soppressione EMI ad alta frequenza e filtraggio del rumore. Offre molteplici opzioni di package, inclusi tipi SMD e through-hole. Il prodotto presenta bassa DCR (15mΩ max.) e elevata capacità di corrente (fino a 6.0A), con una tensione nominale di 50V. Caratteristiche di impedenza: 115Ω min. @25MHz, 170Ω min. @100MHz. È ampiamente utilizzato in apparecchiature di filtraggio del rumore, amplificatori, regolatori switching, alimentatori, dispositivi wireless mobili, convertitori DC-DC, telefoni cordless, autoradio, e dispositivi GPS.

Caratteristiche
  • Impedenza (@25MHz) – ≥115Ω
  • Impedenza (@100MHz) – ≥170Ω
  • DCR – ≤15mΩ
  • Corrente nominale – ≤6.0A
  • Tensione nominale – ≤50V
  • Tipo di package – SMD / Through-hole
  • Soppressione EMI ad alta frequenza
  • Conforme agli standard FCC/VDE
Applicazioni
  • Apparecchiature di filtraggio del rumore
  • Amplificatori
  • Regolatori switching
  • Alimentatori
  • Circuiti di controllo Triac/SCR
  • Modem, convertitori PDP/LCD/TV
  • Dispositivi wireless mobili, convertitori DC-DC
  • Telefoni cordless, autoradio, dispositivi GPS
Specifiche elettriche
Parametro Valore
Impedenza (@25MHz) 115Ω Min
Impedenza (@100MHz) 170Ω Min
DCR 15mΩ Max
Tensione nominale 50V Max
Corrente Max. 6.0A

Induttore a perla di ferrite per la soppressione delle EMI e il filtraggio del rumore

Per ulteriori nuclei di ferrite per soppressione EMI, visita il nostro sito web o contattaci.

Induttore a perla di ferrite per la soppressione delle EMI e il filtraggio del rumore

FAQ

D: Qual è il principio di funzionamento di una perla di ferrite?

R: Una perla di ferrite presenta bassa impedenza (agendo come un induttore) a basse frequenze, consentendo ai segnali di passare. Ad alte frequenze, presenta alta impedenza, convertendo l'energia del rumore ad alta frequenza in calore e dissipandola, sopprimendo efficacemente il rumore EMI ad alta frequenza.

D: Come scegliere tra perle di ferrite SMD e through-hole?

R: Il tipo SMD è adatto per linee di produzione SMT automatizzate, ideale per produzioni ad alto volume e layout PCB ad alta densità. Il tipo through-hole è adatto per la saldatura a onda, consentendo una facile saldatura manuale e prototipazione. Si prega di scegliere in base al processo di produzione e al design del PCB.

Prodotto Tag:

emi filter bead

emi suppression beads

multilayer ferrite chip beads
