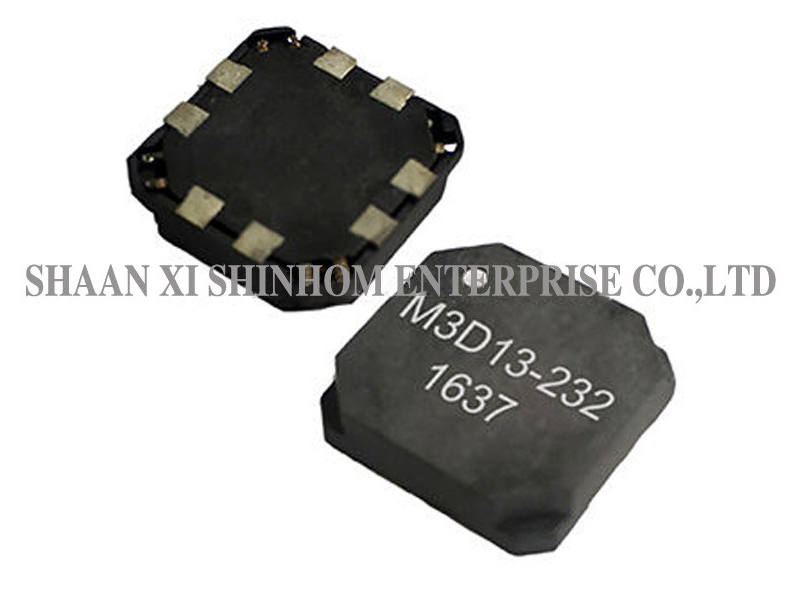

SMD 3D RFID Transponder Antenna Coil per sistemi di ingresso passivi senza chiave per l'automotive

La bobina dell'antenna del transponder RFID 3D SMD presenta dimensioni compatte di 13,0 x 13,0 x 3,1 mm. Utilizza tre bobine indipendenti combinate lungo gli assi X, Y e Z per ottenere una copertura spaziale completa, garantendo una ricezione del segnale costante da qualsiasi direzione. La struttura multistrato in ferrite offre eccellenti prestazioni elettriche. Il design a basso profilo consente di risparmiare spazio sul PCB. La soluzione integrata a componente singolo a tre bobine riduce i costi di assemblaggio e migliora l'affidabilità del circuito. È ampiamente utilizzata nei sistemi di ingresso senza chiave passivi per autoveicoli, nei sistemi di avviamento senza chiave, nelle funzioni di attivazione TPMS, nel controllo della logistica industriale, nel controllo degli accessi e nei dispositivi di localizzazione.Caratteristiche

• Copertura a tre assi – Asse X / Asse Y / Asse Z / Asse XY
• Alto fattore Q
• Struttura multistrato in ferrite
• Design a basso profilo
• Ampio intervallo di temperatura operativa
• Package SMD
• Integrazione a componente singolo a tre bobine
• Applicazioni

• Sistemi di ingresso senza chiave passivi e sistemi Keyless Go
• RTPMS con funzioni di attivazione
• Logistica e controllo industriale
• Controllo accessi
• Dispositivi di localizzazione
• Note:

• Temp. operativa: -40℃ ~ +85℃
• Sensibilità (S0) misurata con bobine di Helmholtz H=8,36 A/m@125kHz.
• SRF: Frequenza di auto-risonanza della bobina.
• Wx/Wy/Wz indica la bobina di avvolgimento degli assi X, Y e Z.
• f20/f125/f134.2 indica la frequenza di risonanza di 20kHz, 125kHz e 134,2kHz.
• Test in condizioni di umidità relativa dell'85%
• Qualsiasi altro valore di induttanza a LF o tolleranze più strette può essere fornito. È possibile fornire anche valori di induttanza diversi sui diversi assi di avvolgimento. Si prega di contattare il nostro addetto alle vendite per qualsiasi richiesta.
• Per ulteriori bobine per antenne RFID, visitare il nostro sito Web o contattarci.

FAQ

R: Una bobina 3D integra tre bobine indipendenti lungo gli assi X, Y e Z in un unico componente, ottenendo una copertura spaziale completa. Indipendentemente dalla direzione da cui il transponder si avvicina all'antenna, può essere rilevato in modo affidabile. Questo è particolarmente adatto per applicazioni con orientamento incerto, come i sistemi di ingresso senza chiave passivi per autoveicoli.

D: Quali sono i vantaggi dell'integrazione a componente singolo a tre bobine?

R: Rispetto all'utilizzo di tre bobine separate a singolo asse, l'integrazione a componente singolo a tre bobine riduce il numero di componenti, risparmia spazio sul PCB, semplifica il processo di posizionamento, migliora l'efficienza di produzione e aumenta l'affidabilità complessiva del circuito.

D: Quali sono i vantaggi della struttura multistrato in ferrite?

R: La struttura multistrato in ferrite fornisce un'elevata permeabilità magnetica ed eccellenti prestazioni elettriche in dimensioni compatte. Garantisce che la bobina mantenga un elevato fattore Q e un'induttanza stabile alla frequenza operativa, con una buona stabilità in un ampio intervallo di temperatura.
