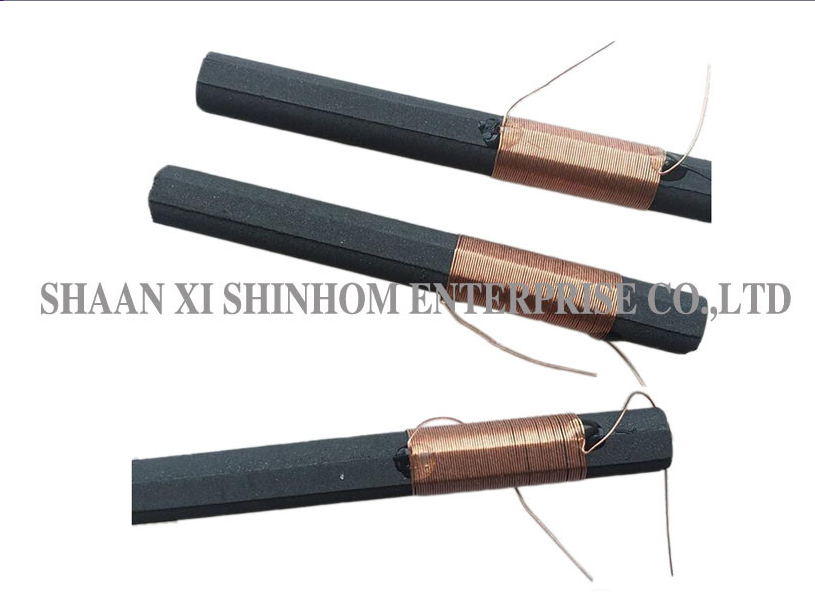

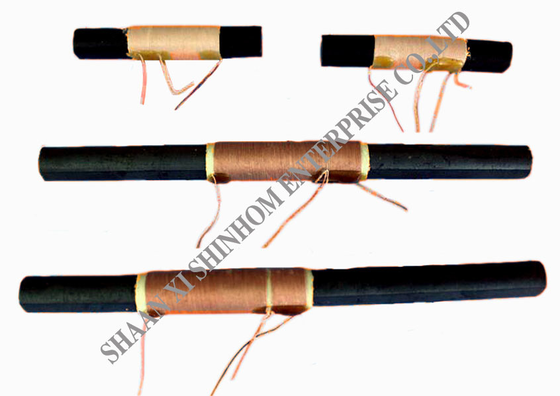

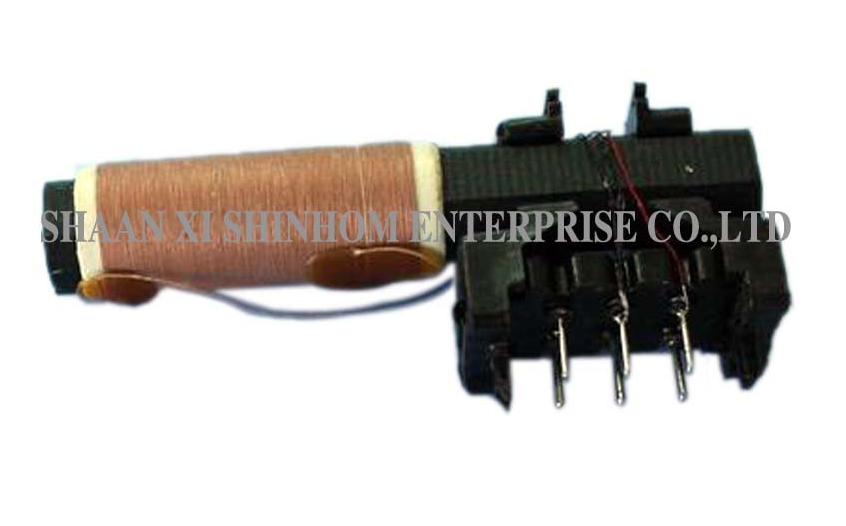

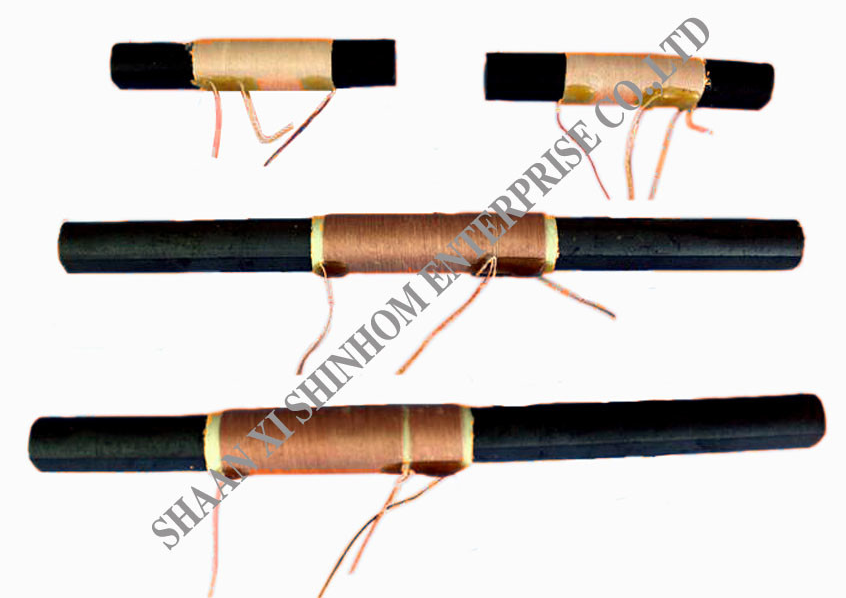

Bobina RFID ad alto Q per sistemi di controllo accessi e ricarica wireless

Bobine per antenna RFID per sistemi RFID e applicazioni di smart card IC

Questa bobina per antenna RFID è progettata per sistemi RFID e applicazioni di smart card IC. L'induttanza è 734µH±2% , la frequenza operativa è 125kHz , il fattore Q è ≥120 , e la frequenza di auto-risonanza è ≥1.7MHz. Il prodotto utilizza un processo di avvolgimento multistrato a nido d'ape con filo Litz , offrendo un elevato fattore Q e un ampio intervallo di induttanza. Sono supportati molteplici tipi di struttura, tra cui antenne RFID per sistemi di controllo accessi, bobine cilindriche RFID, bobine per smart card IC e bobine per ricarica wireless. Il diametro del filo è disponibile da 0,04 mm a 1,3 mm. La corrente nominale è fino a 50A. L'intervallo di temperatura operativa è -55°C a +155°C. È ampiamente utilizzato in sistemi di controllo accessi RFID, smart card IC, ricarica wireless, sensoristica industriale ed elettronica automobilistica.

CARATTERISTICHE

• La più piccola bobina antenna emettitrice
• Varie strutture di bobine RFID soddisfano le specifiche del cliente:
• Alto valore Q e ampio intervallo di induttanza
• Avvolgimento tipo a nido d'ape con filo di rame argentato
• Personalizzato secondo le specifiche del cliente
• Corrente nominale fino a 50A
• Temperatura operativa: -55 a +155 °C
• Diametro del filo da 0,04 mm a 1,3 mm
• Bobine RFID per antenna RFID per sistema di controllo accessi
• Bobine cilindriche RFID
• Bobine RFID per smart card IC
• Bobine per ricarica wireless
• Le realizzazioni su misura sono benvenute

Applicazioni

• Sistemi di controllo accessi RFID
• Smart card IC
• Ricevitori di ricarica wireless
• Sistemi di ingresso passivo senza chiave per autoveicoli
• Tag per il tracciamento di asset industriali
• Dispositivi di comunicazione a corto raggio NFC
• Sensori IoT medicali
• Tag elettronici per animali

Specifiche elettriche:

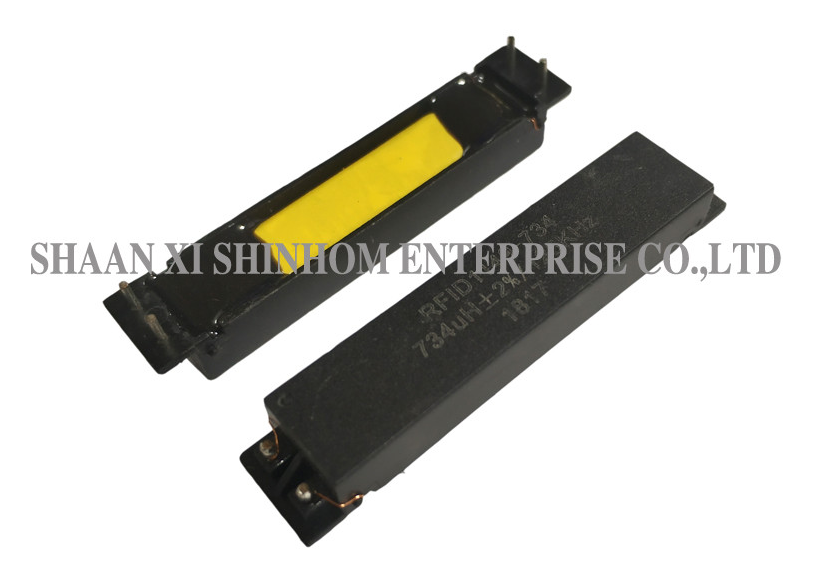

• L: 734uH±2% @125KHz,1V
• DCR: 2,8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1,7MHz Min
• Temperatura operativa: -40°C a +125°C
• Temperatura di stoccaggio: -40°C a +85°C

Per ulteriori bobine per antenna RFID, si prega di visitare il nostro sito web o di contattarci.

FAQ

D: Quali sono i vantaggi dell'avvolgimento a nido d'ape rispetto all'avvolgimento ordinario?

R: L'avvolgimento a nido d'ape utilizza un avvolgimento sfalsato multistrato per ridurre efficacemente la capacità distribuita. Ciò aumenta la frequenza di auto-risonanza (SRF), consentendo alla bobina di mantenere un'induttanza e un fattore Q stabili alla frequenza operativa. La struttura a nido d'ape migliora anche la resistenza meccanica e fornisce una migliore resistenza alle vibrazioni.

D: Qual è la funzione del filo Litz?

R: Il filo Litz è composto da più fili sottili di rame isolati intrecciati tra loro. Riduce efficacemente le perdite per effetto pelle e per effetto di prossimità alle alte frequenze, migliorando il fattore Q della bobina e la sensibilità di ricezione del segnale. È una scelta di materiale chiave per migliorare le prestazioni delle antenne RFID.

D: Quanto tempo è il tempo di consegna e quali metodi di imballaggio vengono utilizzati?

R: Il tempo di consegna standard è di 2-8 settimane dopo la conferma dell'ordine, a seconda delle specifiche del prodotto e della quantità dell'ordine. I prodotti sono imballati in modo sicuro con cartoni, schiuma, pallet, pellicola avvolgente e cinghie di fissaggio per garantire un trasporto internazionale sicuro.
