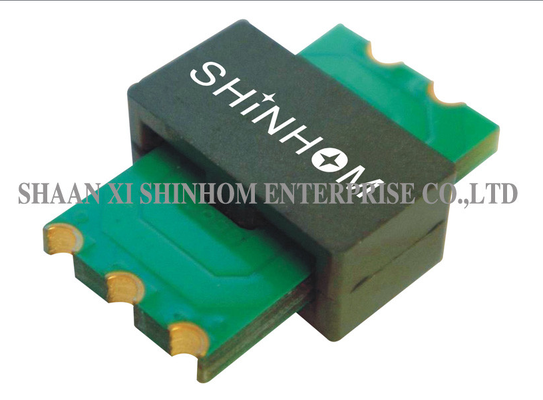

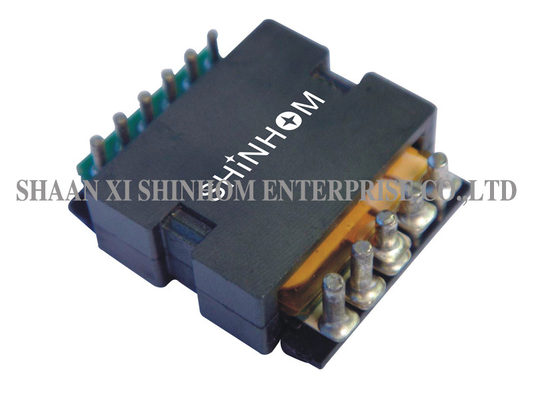

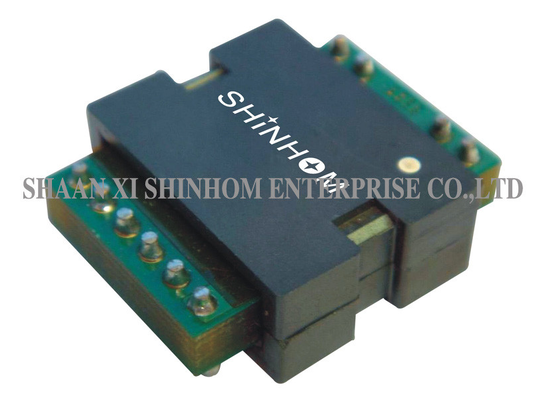

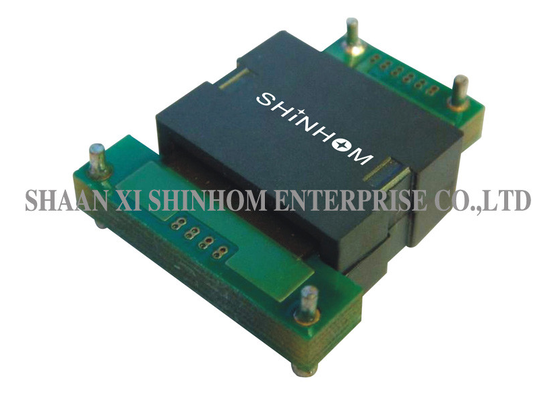

Trasformatore Planare ad Alta Frequenza 3000W a Bassa EMI per Sistemi di Telecomunicazioni e Automotive

Questo...trasformatore planareè progettato per applicazioni di conversione DC/DC e DC/AC.3000 We corrente fino a73ALa dimensione del pad è23.5 mm × 19,5 mm.Il prodotto offreInduttanza a perdite molto bassa (< 0,2%),elevata densità di potenza (5W-25kW per componente), eradiazioni EMI basse.

Sono disponibili diverse dimensioni di nucleo da:Da EE14 a EE100Supporta il montaggio orizzontale/verticale, il taglio attraverso il buco/SMT e le opzioni di terminazione e montaggio del piombo pin/fly, compatibili con tutte le topologie SMPS.

È ampiamente utilizzato in alimentatori DC / DC ad alta densità, apparecchiature di telecomunicazione, sistemi di controllo industriale e sistemi di veicoli automobilistici e pesanti.

• Trasformatori planari a basso profilo
• Trasformatori pianali ad alta potenza
• Trasformatori planari ad alta frequenza
• Trasformatori piatti per PCB
• Trasformatori di potenza a commutazione piana
• EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100 trasformatore planare
• Trasformatore planare SMT disponibile
• Distanza di potenza: fino a 3000 W
• Induttanza di fuga molto bassa (meno dello 0,2% per i nuclei non spazzati).
• Prezzi convenienti e competitivi.
• Interferenze elettromagnetiche minime (EMI).
• Alta densità di potenza specifica (5W-25kW per singolo componente).
• Distanze elevate di scorrimento e di liberazione tra il punto di partenza e il punto di partenza
• Applicabile a tutte le topologie SMPS.
• Vari opzioni di montaggio e terminali (orizzontale, verticale, perforato, SMT, pin, cavi volanti e altro).
• Cappotti per la dispersione del calore appositamente progettati.

• Alta densità e elevata efficienza energetica.
• Fornitori di corrente continua ad alta corrente.
• L'induttore di avvolgimento principale funge da soffocatore di uscita,
• Mentre gli avvolgimenti ausiliari controllano, corrente di ingresso al PM ((TI25S1604).
• Telecomunicazioni, sistemi di controllo industriali,
• Sistemi di veicoli per autoveicoli e attrezzature pesanti

• Induttanza del PE 20s1604 misurata su Agilient/HP4284 tra i pin 7 e 11 a 100 kHz, 0,1 Vrms.
• L'IDC indicato è l'85% della saturazione IDC o del riscaldamento IDC, a seconda di quale sia inferiore.
• La saturazione IDC è la corrente che fa scendere l'induttanza del 15% rispetto al suo valore nominale.
• Il riscaldamento IDC è la corrente che fa aumentare la temperatura della parte di circa 45°C.
