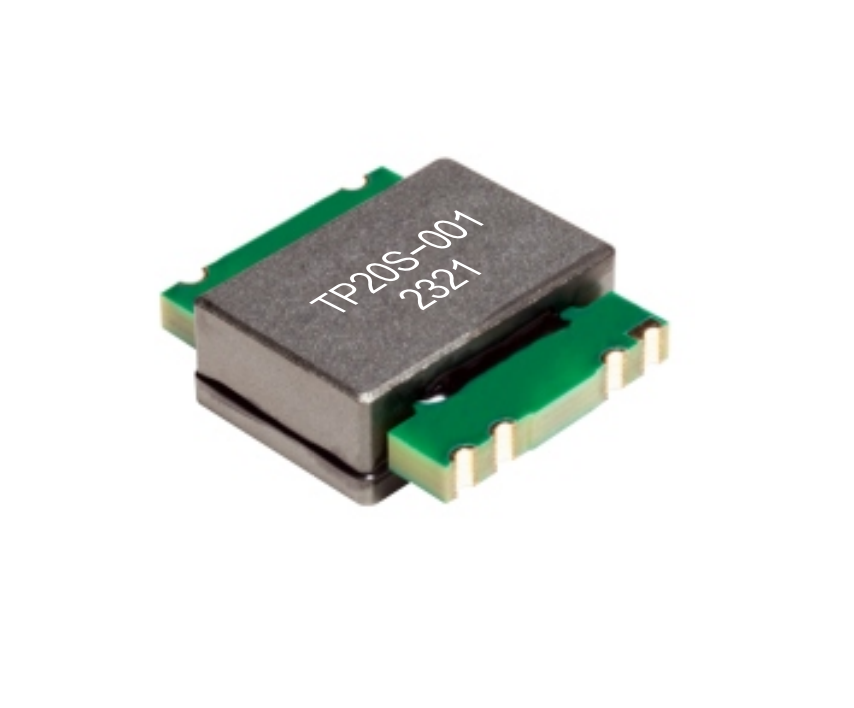

Trasformatore planare ad alta frequenza 60W Serie TP20S

Progettati per la conversione di potenza di nuova generazione, i trasformatori planari della serie TP20S forniscono fino a 60 watt di potenza con un'efficienza eccezionale e un profilo notevolmente basso di soli 9,0 mm.Ottimizzato per il funzionamento ad alta frequenza da 200 kHz a 700 kHz, la sua avanzata costruzione piana consente di ottenere una densità di potenza superiore, rendendola la soluzione ideale per applicazioni con spazio limitato che richiedono prestazioni robuste e affidabili in tutti i settori industriali,autocarro, e ambienti di telecomunicazione.

Caratteristiche:

• Densità di potenza elevata: l'impronta compatta di 22 mm x 23,5 mm consente densità di potenza fino a 400 watt per pollice cubo.

• Progettazione ad alta efficienza: l'architettura magnetica planare avanzata riduce al minimo le perdite per una migliore prestazione termica.

• Distanza di frequenza estesa: ottimizzata per un funzionamento stabile da 200 kHz a 700 kHz.

• Costruzione robusta: funziona in modo affidabile in un'ampia gamma di temperature da 40 ° C a + 125 ° C.

• Induttanza a bassa fuga: ≤ 0,5 μH, riducendo le perdite di commutazione e il rumore nei circuiti ad alta frequenza.

Caratteristiche elettriche

Applicazioni

• Conversione di potenza CC/DC: topologie di convertitori ad alta densità in avanti, a ponte pieno, a mezzo ponte e push-pull.

• Infrastrutture di telecomunicazione: alimentatori per server, router e amplificatori di stazioni base.

• Sistemi industriali: motori, sistemi di controllo e apparecchiature di automazione che richiedono prestazioni robuste.

• Automotive & Transportation: caricabatterie (OBC), sistemi di gestione delle batterie (BMS) e sistemi di propulsione per veicoli elettrici e pesanti.

Domande frequenti

D: In che modo questo trasformatore planare ad alta frequenza si differenzia dai tipi tradizionali di filato?
R: La serie TP20S utilizza una struttura piana di avvolgimento planare che offre prestazioni termiche significativamente migliori, un profilo inferiore,e parametri elettrici più coerenti come bassa induttanza di perdita, che lo rende superiore per le sorgenti di alimentazione a commutazione ad alta frequenza e alta densità (SMPS).

D: Qual è la gestione termica raccomandata per una potenza massima di 60 W?
R: Pur essendo progettato per un'elevata efficienza,per ottenere una potenza nominale continua completa può essere necessario un adeguato layout PCB con vie termiche e/o flusso d'aria basato su un ambiente di applicazione specifico per mantenere una temperatura di funzionamento sicura.

D: Sono disponibili rapporti di rotazione o tensioni personalizzati?
R: Sì, i disegni personalizzati sono supportati per la produzione in serie. Si prega di contattare il nostro team di supporto per le esigenze elettriche e meccaniche specifiche.
