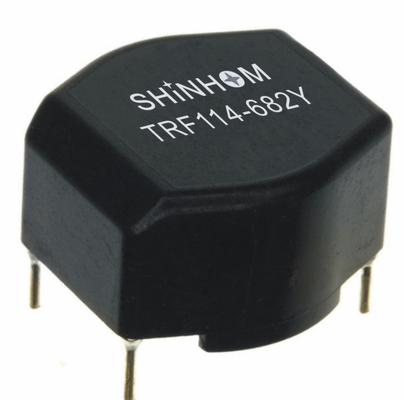

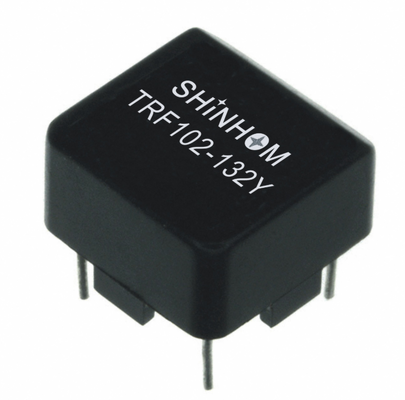

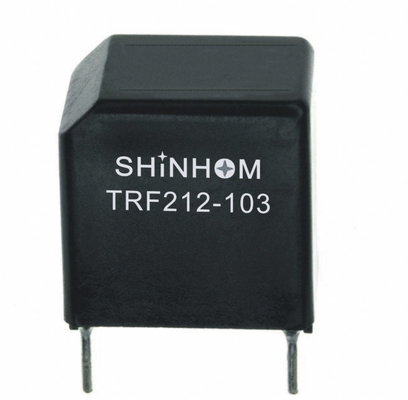

Basso perdite Toroidale di modalità comune di soffocamento a larga frequenza per sistemi di energia solare

5000 pezzi
MOQ
Negoziabile
prezzo
Low Loss Toroidal Common Mode Choke Wide Frequency for Solar Power Systems
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Tornante: Modalità comune
Attuale: Fino a 15A
Natura dell'operazione: strozzatura bobina
Pacchetto di trasporto: Cartone
Specifica: ROHS, ISO9001
Frequenza di prova: 10kHz
Evidenziare:

Induttore toroidale di modo comune a basse perdite

,

filtro di modo comune a larga banda

,

filtro di modo comune per sistema ad energia solare

Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS
Numero di modello: TRF
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: 4~8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 100000/mese
Descrizione di prodotto

Choke di modo comune toroidale a bassa perdita / Induttore di potenza con nucleo toroidale/Induttori magnetici

Questo choke di modo comune toroidale a bassa perdita è prodotto utilizzando avvolgimento separato e avvolgimento a singolo strato, specificamente sviluppato per sistemi di energia solare e sistemi di generazione di energia eolica, garantendo alta impedenza di modo comune, bassa capacità tra avvolgimenti e funzionamento a banda larga. Il prodotto presenta una struttura robusta e affidabile e soddisfa i requisiti di certificazione del materiale UL94-V0 e ampia temperatura operativa. È adatto per sistemi di energia solare, generazione di energia eolica e riscaldatori a induzione. È una scelta ideale per applicazioni di choke di modo comune toroidale nella soppressione EMI e nel filtraggio di potenza.

Caratteristiche:

  • Avvolgimenti separati per minima capacità tra avvolgimenti

  • Avvolgimenti a singolo strato per la massima impedenza di modo comune sull'intervallo di frequenza più ampio

  • Lo spaziatore fornisce una distanza di dispersione di 1-3 mm per la conformità UL, CSA, IEC

  • Tutti i materiali utilizzati sono riconosciuti UL94-VO

  • Disponibile con montaggio verticale o orizzontale

  • Disponibile con montaggio su header verticale per facilitare l'assemblaggio su PCB

  • Facile montaggio su scheda FR-4 Buona resistenza alle vibrazioni

Applicazioni

  • Reattori AC a bassa frequenza

  • Sistemi di energia solare

  • Sistemi di condizionamento dell'energia

  • Sistemi di generazione di energia eolica

  • Macchinari automatici di movimentazione

  • Riscaldatori a induzione

  • Saldatrici

  • Industria della carta

Informazioni tecniche:

  1. Tolleranza induttanza in +50% -30%
  2. Tensione operativa massima: 250V a 40°C
  3. IDC Max: corrente nominale AC/DC A @40°C
  4. Hi-Pot 2500Vac avvolgimento-avvolgimento 3S.
  5. Test di induttanza: 10KHz 0.1V HP4284A
  6. RDC: QuadTech 1880 Milliohmmeter
  7. Corrente di picco Max 10ms: 20X IDC
  8. Temperatura operativa: -40°C a +105°C
  9. Temperatura di stoccaggio: -40°C a +105°C

Le specifiche del prodotto possono essere personalizzate

Basso perdite Toroidale di modalità comune di soffocamento a larga frequenza per sistemi di energia solare

FAQ

D: Come stabilite relazioni commerciali durature e positive con noi?

R: Insistiamo su prodotti di alta qualità e consegne rapide per garantire che i nostri clienti vincano più progetti. Allo stesso tempo, trattiamo ogni cliente come un amico e facciamo affari sinceramente con loro per costruire amicizie a lungo termine.

D: Come controllate la qualità?

R: Garantiamo che ogni prodotto soddisfi le specifiche attraverso l'ispezione della qualità in entrata (IQC) e il test di qualità al 100% prima della spedizione.

D: Come richiedere campioni? Qual è il tempo di consegna?

R: È possibile inviare una richiesta di campioni tramite il nostro sito web o via email. I campioni sono gratuiti e verranno spediti entro 3-5 giorni lavorativi. Il tempo di consegna per ordini di massa è generalmente 2-8 settimane; i prodotti personalizzati saranno confermati separatamente.
