SMD ad alta saturazione strangolo in modalità comune serie STC01-04 radiazione EMI bassa per filtri di ingresso e apparecchi elettronici

5000 pezzi
MOQ
Negoziabile
prezzo

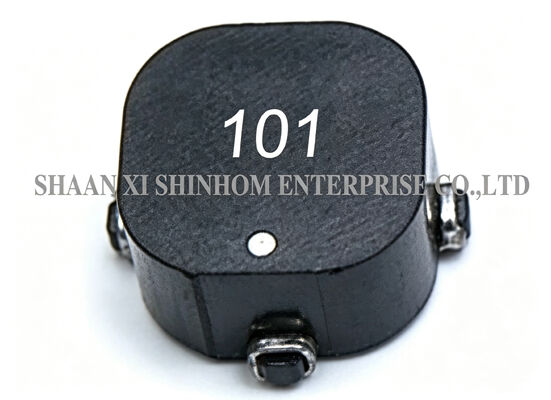

High Saturation SMD Common Mode Choke STC01-04 Series Low EMI Radiation for Input Filtering and Electronic Appliances
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Installazione: smt
Forma di imballaggio: Cartone
Gamma di applicazione: Alta frequenza
Campioni: supporto
Tempi di consegna: 15-25 giorni
Compound per la preparazione del vaso: Epossidico
Evidenziare:

SMD ad alta saturazione

,

SMD Common Mode Choke serie STC01-04
Informazioni di base
Luogo di origine: Cina
Marca: Shinhom
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: Serie STC01,02,03,04
Termini di pagamento e spedizione
Imballaggi particolari: Cartone
Tempi di consegna: Da 4 a 8 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 1000000/mese
Descrizione di prodotto

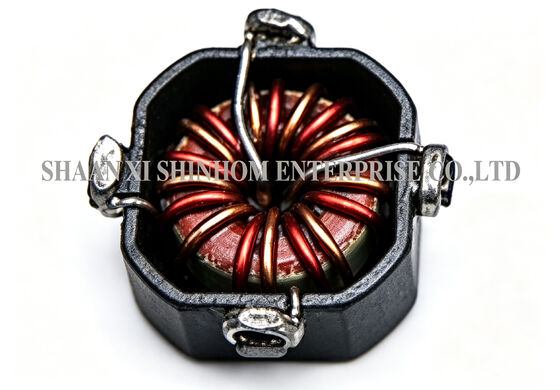

Bobine toroidali a montaggio superficiale serie STC01,02,03,04, bobina d'arresto di modalità comune, induttore della bobina d'arresto di modalità comune chiusa con custodia

ILSerie STC01-04L'induttanza toroidale di modo comune SMD utilizza un design chiuso e una struttura del nucleo toroidale per ridurre efficacemente le radiazioni elettromagnetiche. È adatto per applicazioni di filtraggio di linee di alimentazione e di segnale sensibili alle emissioni EMI. Il prodotto offre confezioni di diverse dimensioni. Il basso DCR e il materiale centrale ad alta saturazione garantiscono prestazioni stabili in condizioni di corrente elevata. Il pacchetto SMD supporta l'assemblaggio pick-and-place automatizzato, compatibile con le linee di produzione SMT. È ampiamente utilizzato in apparecchi elettronici, conversione DC-DC (modalità parallela), accoppiamento di isolamento, filtraggio di ingresso (modalità in serie) e soppressione EMI/RFI.

Caratteristiche
  • Nucleo toroidale: bassa radiazione EMI
  • Pacchetto SMD: supporta il posizionamento automatizzato
  • Disponibili diverse misure
  • DCR basso
  • Materiale centrale ad alta saturazione
  • Temperatura di funzionamento: da -40°C a +125°C
  • Temperatura di stoccaggio: da -55°C a +125°C
  • Resistenza di isolamento – ≥1000 MΩ (100 V CC)
Applicazioni
  • Filtraggio dell'alimentazione degli apparecchi elettronici
  • Conversione DC-DC
  • Accoppiamento di isolamento
  • Filtraggio degli ingressi
  • Soppressione EMI/RFI
  • Alimentatori per apparecchiature di comunicazione
  • Alimentatori per display LCD
  • Alimentatori per periferiche del computer
INFORMAZIONI TECNICHE:

Misura dell'induttanza a 100KHz 0,1VRms.

Resistenza di isolamento: 100Vcc 1KMΩmin.

Temperatura operativa: da -40 ℃ a +125 ℃

Temperatura di conservazione: da -55 ℃ a +125 ℃

RDC: Milliohmmetro QuadTech 1880

Temperatura di saldatura:260℃ per 4±1 secondi

Pacchetto diverso disponibile per richiesta speciale

Applicata una saturazione massima del 35% sulla polarizzazione CC

SMD ad alta saturazione strangolo in modalità comune serie STC01-04 radiazione EMI bassa per filtri di ingresso e apparecchi elettronici
Nota: le specifiche del prodotto possono essere personalizzate.
Domande frequenti

D: Quali sono le differenze tra i modelli della serie STC01-04?

UN:ILSTC01, STC02, STC03 e STC04le serie differiscono principalmente per le dimensioni del contenitore e i corrispondenti parametri elettrici (induttanza, corrente nominale, ecc.).STC01è la dimensione più piccola, adatta a design compatti.STC04è la dimensione più grande, adatta per applicazioni di potenza più elevata. Per una selezione specifica, fare riferimento alla scheda tecnica o contattare il nostro team di supporto tecnico.

D: Quali sono i vantaggi della struttura chiusa?

UN:La struttura chiusa incapsula completamente il nucleo e gli avvolgimenti all'interno dell'alloggiamento. Fornisce protezione fisica e migliori prestazioni di isolamento, riducendo ulteriormente le radiazioni EMI. Il design chiuso impedisce inoltre che oggetti estranei entrino in contatto con gli avvolgimenti, migliorando l'affidabilità del prodotto in ambienti difficili.

D: Quali sono i vantaggi del materiale centrale ad alta saturazione?

UN:Il materiale centrale ad alta saturazione offre una maggiore densità del flusso di saturazione. È meno probabile che si saturi in condizioni di polarizzazione a corrente elevata, garantendo che l'induttanza di modo comune mantenga un'induttanza stabile e prestazioni di filtraggio entro l'intervallo di corrente nominale. La saturazione della polarizzazione DC spetta a35%, fornendo un margine corrente sufficiente.
