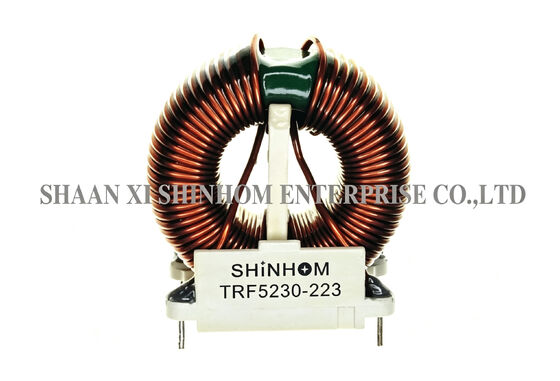

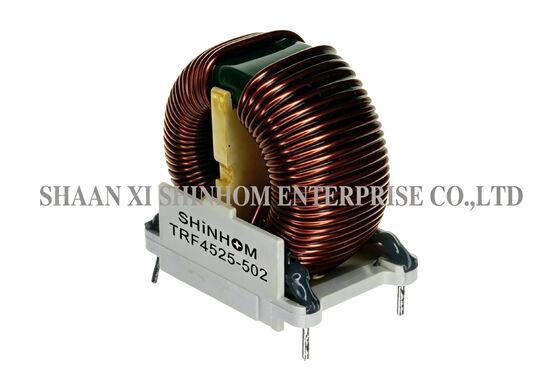

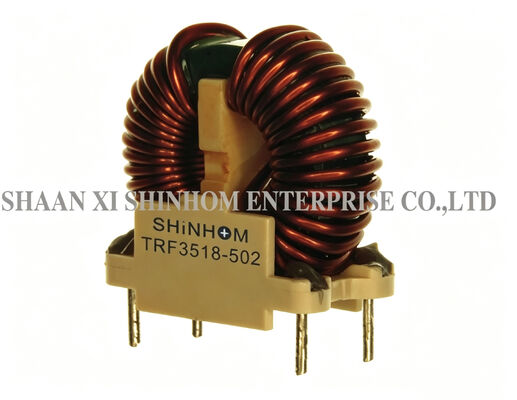

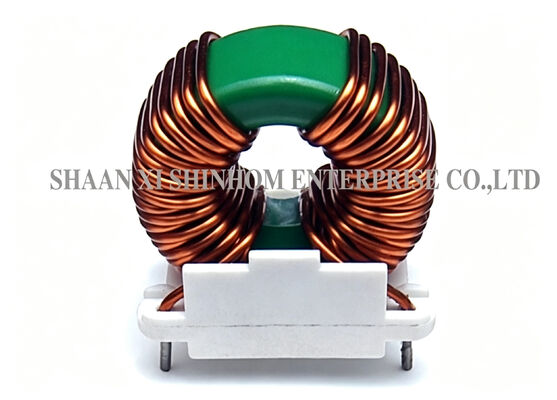

Struscio in modalità comune toroidale a bassa perdita 50Hz-500KHz per sistemi di energia solare ed eolica

Il toroidale a basse perditeinduttanza di modo comuneutilizza un nucleo toroidale e un design ad avvolgimento diviso. Offre una capacità tra gli avvolgimenti molto bassa. L'avvolgimento a strato singolo garantisce la massima impedenza di modo comune su un'ampia gamma di frequenze. La risposta in frequenza copre da 50 Hz a 500 KHz, adatta per reattori CA a bassa frequenza e varie applicazioni di filtraggio di potenza. Supporta il montaggio verticale o orizzontale. Il montaggio con perno verticale consente un facile assemblaggio del PCB e fornisce un'eccellente resistenza alle vibrazioni. È ampiamente utilizzato nella generazione di energia solare, nella generazione di energia eolica, negli azionamenti a frequenza variabile, nel riscaldamento a induzione, nelle apparecchiature di saldatura, nella soppressione delle RFI e nella conversione DC-DC.

• Nucleo toroidale – flusso disperso estremamente basso
• Avvolgimento diviso: capacità tra gli avvolgimenti più bassa
• Avvolgimento a strato singolo: massima impedenza di modo comune
• Gamma di frequenza: da 50 Hz a 500 KHz
• Distanza di dispersione – 1-3 mm, soddisfa gli standard di sicurezza
• Materiale: certificato ritardante di fiamma UL94-V0
• Temperatura di funzionamento: da -55°C a +105°C
• Montaggio verticale o orizzontale – opzionale

• Sistemi di generazione di energia solare
• Sistemi di generazione di energia eolica
• Apparecchiature di azionamento a frequenza variabile
• Apparecchiature per il riscaldamento a induzione
• Attrezzature per saldatura
• Induttanze di soppressione RFI
• Convertitori DC-DC
• Attrezzature per l'industria della carta

• Tolleranza di induttanza in +50% -30%
• Voltaggio operativo massimo: 250 V a 40 ℃
• IDC Max: corrente nominale CA/CC A a 40 ℃
• Hi-Pot 2500Vac da avvolgimento ad avvolgimento 3S.
• Test di induttanza: 10 KHz 0,1 V HP4284A
• RDC: Milliohmmetro QuadTech 1880
• Corrente di picco Max 10 ms: 20X IDC
• Temperatura operativa: da -40 ℃ a +105 ℃
• Temperatura di conservazione: da -40 ℃ a +105 ℃

Nota: le specifiche del prodotto possono essere personalizzate.

D: Quali sono i vantaggi del design ad avvolgimento diviso?

R: L'avvolgimento diviso posiziona gli avvolgimenti primari e secondari fisicamente separati sul nucleo. Ciò riduce efficacemente la capacità parassita tra gli avvolgimenti e riduce i percorsi di accoppiamento capacitivo per il rumore ad alta frequenza. Ciò migliora la soppressione del rumore di modo comune, soprattutto nella gamma delle alte frequenze.

D: Quali sono i vantaggi dell'avvolgimento monostrato rispetto all'avvolgimento multistrato?

R: L'avvolgimento a strato singolo elimina la capacità parassita interstrato. Fornisce un'impedenza di modo comune più elevata e prestazioni di filtraggio più stabili su un'ampia gamma di frequenze. La struttura a strato singolo offre inoltre una migliore dissipazione del calore e un avvolgimento più uniforme, rendendolo adatto a progetti di potenza con severi requisiti di soppressione EMI.

D: Qual è il significato della distanza superficiale di 1-3 mm per gli standard di sicurezza?

R: La distanza superficiale è la distanza più breve misurata lungo la superficie isolante. Influisce direttamente sul livello di isolamento e sulla certificazione di sicurezza del prodotto. La distanza superficiale di 1-3 mm soddisfa gli standard UL, CSA e IEC per l'isolamento di base e rinforzato, aiutando i clienti a superare la certificazione di sicurezza.

D: Come scegliere tra montaggio verticale e orizzontale?

UN: Il montaggio verticale (pin verso il basso) consente di risparmiare spazio sulla scheda PCB ed è adatto per layout ad alta densità. Il montaggio orizzontale (perni laterali) riduce l'altezza complessiva ed è adatto per progetti a basso profilo. Entrambi i tipi di montaggio supportano l'inserimento automatizzato.
