Induttore di potenza modellato SMD della serie LPM6030B con profilo ultra-basso da 3,0 mm, corrente di saturazione elevata (39A) e DCR ultra-basso per circuiti di potenza ad alta corrente

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Induttore di potenza SMD a profilo ultra-basso da 3

,

0 mm

,

Induttore di potenza stampato ad alta corrente di saturazione
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: LPM6030B
Documento: LPM6030B Series_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C,T/T
Descrizione di prodotto

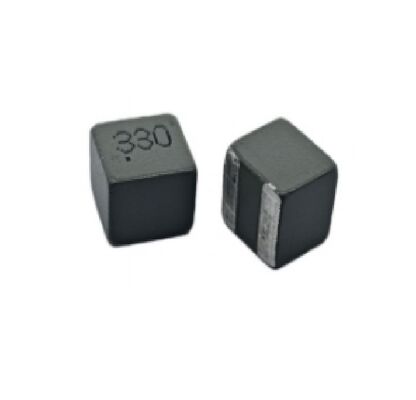

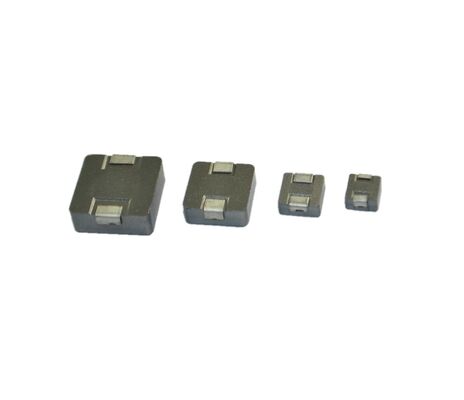

Induttori di potenza modellati SMD serie LPM6030B
Progettato per circuiti di potenza ad alta corrente con spazio limitato, la serie LPM6030B rappresenta una svolta nella tecnologia dell'induttore a basso profilo, con un'altezza notevolmente sottile di soli 3,0 mm.Utilizzo di nuclei avanzati di polvere di ferro carbonilico, questi induttori di potenza SMD offrono prestazioni di corrente di saturazione eccezionali, con potenze fino a 39A, garantendo un funzionamento stabile in condizioni di carico impegnative.Il loro DCR ultra-basso riduce al minimo le perdite di conduzione, che li rende ideali per progetti di conversione di potenza ad alta efficienza e densità in elettronica portatile e compatta.
Caratteristiche chiave
  • Intervallo di induttanza: da 0,18μH a 3,3μH (± 20% @0Adc)
  • Corrente nominale di calore (IDC): da 8A a 32A
  • Corrente di saturazione (Isat): da 12,2A a 39A
  • DCR (tipo): da 1,59mΩ a 19,92mΩ
  • Frequenza di auto-risonanza (tipo): da 26 MHz a 141 MHz
  • Profillo ultra basso: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% privo di piombo e conforme alla RoHS
  • Temperatura di funzionamento: da -40°C a +165°C
Specifiche tecniche
Parametro Intervallo/valore
Intervallo di induttanza 00,18 μH a 3,3 μH (± 20% @0Adc)
Corrente nominale di calore (IDC) Da 8A a 32A
Corrente di saturazione (Isat) 12.2A a 39A
DCR (tipico) 1.59 mΩ a 19.92 mΩ
Frequenza di auto-risonanza da 26 MHz a 141 MHz
Dimensioni 60,6 mm x 6,4 mm x 3,0 mm
Temperatura di funzionamento -40°C a +165°C
Applicazioni
  • Convertitori DC/DC ad alta corrente per l'alimentazione delle CPU e delle GPU nei portatili e negli ultrabook
  • Moduli di gestione dell'energia (PMM) per smartphone, tablet e schermi LCD
  • Forniture di alimentazione di bordo per apparecchiature di rete e di comunicazione
  • Convertitori del punto di carico (PoL) per server e dispositivi di memorizzazione
  • elettronica portatile di consumo, comprese le DSC, le DVC e le PDA
Domande frequenti
Qual è il vantaggio principale dell'altezza di 3,0 mm dell'LPM6030B?
Il profilo ultra-basso di 3,0 mm consente l'integrazione in dispositivi moderni estremamente sottili, come laptop sottili e moduli compatti, in cui l'altezza Z è criticamente limitata.
In che modo l'alta saturazione di corrente è utile per i convertitori DC/DC?
Una corrente di saturazione elevata garantisce che l'induttore mantenga la sua induttanza in condizioni di carico elevato, prevenendo il calo delle prestazioni e garantendo una tensione di uscita stabile nelle applicazioni CPU / GPU VRM.
Questi induttori sono adatti per la commutazione ad alta frequenza?
Sì, con una SRF tipica fino a 141 MHz per i modelli a bassa induttanza, sono stabili per l'uso in moderne sorgenti di alimentazione a commutazione ad alta frequenza.
Che cosa indica la corrente nominale di calore (IDC)?
È la corrente continua che fa salire la temperatura dell'induttore di circa 40°C sopra l'ambiente ambiente, fornendo una linea guida per la gestione termica in funzionamento continuo.
