Casa /Prodotti/Induttore di potere della IMMERSIONE/Induttore a tamburo a 3 pin della serie LCHB Induttore a foro verticale per piezo buzzer e circuiti di potenziamento LED

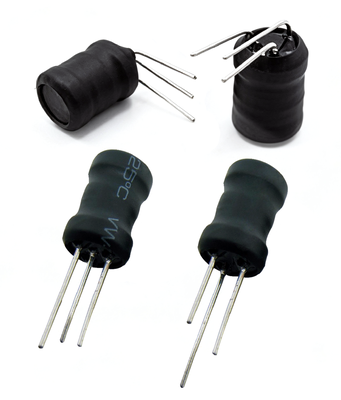

Induttore a tamburo a 3 pin della serie LCHB Induttore a foro verticale per piezo buzzer e circuiti di potenziamento LED

100
MOQ
LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Frequenza nominale: 50Hz o 60Hz
Resistenza dielettrica: 2,5 KV/1 mA/1 min
Applicazione: Monitoraggio dell'energia, gestione dell'energia e sistemi di protezione
Umidità relativa: 10%~95%
Evidenziare:

Induttore a tamburo per foro verticale

,

Induttore a tamburo piezo-buzzer

,

Induttore a tamburo a 3 pin della serie LCHB
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS/ISO/UL/CE/IATF16949/CNAS
Numero di modello: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Documento: LCHB0608-3W Series.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C, T/T
Descrizione di prodotto

Induttore per tamburo a 3 pin serie LCHBpresenta una struttura a foro passante verticale (DIP) e un design dell'avvolgimento con presa centrale, fornendo una soluzione compatta, economica e leggera per varie applicazioni elettroniche a bassa potenza. Questa serie di induttori con nucleo a tamburo a 3 pin includeLCHB0608, LCHB0810, LCHB0912 e LCHB1016opzioni di dimensione, conConfigurazioni di avvolgimento A, B e Cdisponibile per soddisfare le diverse esigenze del circuito. La gamma di induttanza copre da 0,02 mH a 300 mH, con resistenza CC di soli 0,02 Ω, garantendo un efficiente accumulo di energia e prestazioni elettriche stabili. Con le sue dimensioni compatte, la struttura semplice e le prestazioni affidabili, la serie LCHB è ampiamente utilizzata nei driver boost piezoelettrici del cicalino, nei circuiti boost mini LED, nei convertitori micro DC-DC, nel filtraggio del segnale dell'elettronica di consumo e nei moduli audio giocattolo elettronici.

Caratteristiche
  • Struttura DIP verticale a 3 pin
  • Design dell'avvolgimento con presa centrale
  • Dimensioni compatte e costruzione leggera
  • Basso costo per la produzione di massa
  • Ampio intervallo di induttanza: 0,02 mH–300 mH
  • Bassa resistenza CC: fino a 0,02 Ω
  • Taglie multiple: LCHB0608/0810/0912/1016
  • Configurazioni multiple di avvolgimento: A, B, C
Specifiche della serie di prodotti
Serie Dimensioni (mm) Intervallo di induttanza (mH) Gamma DCR (Ω) Intervallo del rapporto giri (N1:N2) Applicazioni tipiche
LCHB0608-3W 6×8 0,02 ~ 80 0,05 ~ 1400 1:1.1 ~ 1:18.4 Dispositivi portatili ultracompatti
LCHB0810-3W 8×10 0,04 ~ 120 0,8 ~ 275 1:1.6 ~ 1:23.3 Circuiti generali del convertitore boost
LCHB0912-3W 9×12 0,10 ~ 200 0,6~400 1:1.6 ~ 1:26.3 Applicazioni di boost e filtraggio di media potenza
LCHB1016-3W 10×16 0,47~160 2,8~200 1:10.1 ~ 1:17.7 Circuiti convertitori boost di potenza superiore

Nota:Le specifiche di cui sopra rappresentano gli intervalli di parametri tipici per ciascuna serie. Per le caratteristiche elettriche dettagliate dei singoli modelli fare riferimento alla scheda tecnica completa.

Tutti i prodotti della serie LCHB sono disponibili conConfigurazioni di avvolgimento A, B e C, fornendo opzioni flessibili per diverse topologie di circuito, requisiti di rapporto spire e progetti di layout PCB.

Applicazioni
  • Circuiti del driver del cicalino piezoelettrico– Generazione di impulsi ad alta tensione e conversione boost
  • Convertitori boost LED compatti– Applicazioni di accumulo di energia e incremento di tensione
  • Convertitori di potenza CC-CC miniaturizzati– Conversione di potenza e filtraggio dell'uscita
  • Filtraggio dell'elettronica di consumo– Soppressione del rumore e stabilizzazione del segnale
  • Elettronica audio e giocattoli– Elaborazione audio e circuiti di potenza compatti
Domande frequenti

D: Può essere utilizzato un tamburo a 3 pininduttoresostituire un trasformatore nei circuiti boost?

UN:SÌ. La serie LCHB utilizza una struttura a doppio avvolgimento con presa centrale su un singolo nucleo magnetico, consentendo funzioni di aumento di tensione e trasferimento di energia simili a un piccolo trasformatore in circuiti elettronici compatti.

D: Come scelgo la giusta dimensione della serie LCHB?

UN:Selezionare la dimensione appropriata in base alla potenza richiesta, allo spazio sul PCB, al valore di induttanza e alla tensione di uscita. I modelli più piccoli sono ideali per i dispositivi elettronici portatili, mentre i modelli più grandi offrono una maggiore capacità di accumulo di energia.

D: Quali sono le differenze tra le configurazioni degli avvolgimenti A, B e C?

UN:Le versioni A, B e C rappresentano diversestrutture degli avvolgimenti e configurazioni dei conduttoriprogettato per diversi layout PCB e requisiti di connessione del circuito.

Le prestazioni elettriche sono equivalenti tra le tre configurazioni. Il principale fattore di selezione è la progettazione del layout del PCB, la disposizione dei pin e i requisiti della struttura dell'avvolgimento.

D: Qual è la resistenza al calore di saldatura dell'induttore della serie LCHB?

UN:L'induttore per fusti serie LCHB può resistereTemperatura di saldatura 260°C per 10 secondi. Fornisce inoltre un'eccellente resistenza ai solventi secondo MIL-STD-202E, rendendolo adatto per la saldatura a onda e i processi di saldatura manuale.
