Casa /Prodotti/Choke modalità comuni/CMD CM0705 Serie SMD Common Mode Choke con elevate prestazioni di attenuazione, ampio range di induttanza e elevata capacità di isolamento

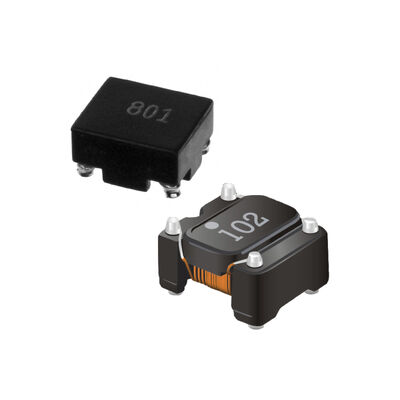

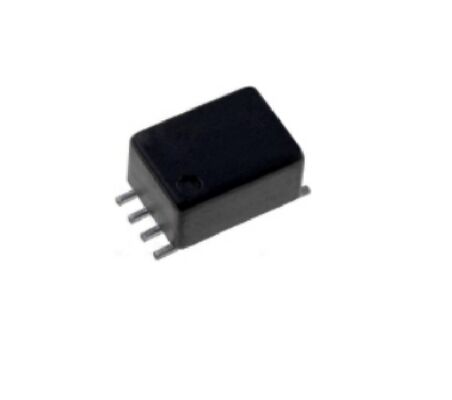

CMD CM0705 Serie SMD Common Mode Choke con elevate prestazioni di attenuazione, ampio range di induttanza e elevata capacità di isolamento

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Attenuazione elevata Strussione in modalità comune

,

Ampia gamma di induttanza SMD Common Mode Choke

,

Induttore di alta capacità di isolamento
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: CM0705
Documento: CM0705 Series_.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2~8 settimane
Termini di pagamento: L/C,T/T
Descrizione di prodotto
CMD Common Mode Choke CM0705 serie
Il CMD Common Mode Choke CM0705 Series è un compatto SMD common mode choke progettato per un'efficace soppressione del rumore nei circuiti elettronici ad alta densità.Con un pacchetto di montaggio superficiale in miniatura ottimizzato per l'assemblaggio pick-and-place, questa serie offre una coplanarità affidabile e prestazioni elettriche costanti in un ampio intervallo di frequenze.
Con molteplici opzioni di induttanza e un'elevata tensione di prova line-to-line di 500 Vrms, la serie CM0705 è adatta ad applicazioni che richiedono un filtro EMI stabile e una protezione dell'integrità del segnale.Il suo design robusto e l'ampia gamma di temperature di funzionamento lo rendono un affidabile induttore di modalità comune per il consumatore, elettronica industriale e di comunicazione.
Caratteristiche chiave
  • Progettazione del montaggio superficiale- Pacchetto SMD compatto compatibile con montaggio automatico di pick-and-place
  • Alte prestazioni di attenuazione- progettato per un'efficace soppressione del rumore EMI su un ampio intervallo di frequenze
  • Ampia gamma di induttanza- valori di induttanza da 47 μH a 12000 μH (a seconda del modello)
  • Corrente nominale stabile- Corrente nominale fino a 500 mA a seconda del numero di parti
  • Bassa resistenza a corrente continua- Valori di DCR ottimizzati per ridurre al minimo la perdita di potenza
  • Alta capacità di isolamento- 500 Vrms di tensione di prova tra avvolgimenti (linea a linea)
  • Ampia gamma di temperature- Temperatura di funzionamento da -25°C a +105°C
Caratteristiche elettriche
Specifiche misurate a temperatura ambiente di 25°C:
Induttanza Tolleranza +50% / -30%
Intervallo di induttanza 47 μH a 12000 μH
Corrente nominale 100 mA a 500 mA (a seconda del modello)
Resistenza CC (massimo) 180 mΩ a 1800 mΩ
Tensione di prova 500 Vrms (linea a linea)
Condizione di prova di induttanza 100 kHz, 20 mV
Applicazioni
  • Suppressione dell'IME- filtraggio del rumore nelle linee di segnalazione e di alimentazione elettrica mediante un strangolo di soppressione EMI in modalità comune
  • Filtraggio dell'alimentazione- riduzione del rumore in modalità comune nelle linee elettriche a corrente continua
  • Elettronica di consumo- Controllo del rumore nei dispositivi compatti che richiedono componenti SMD
  • Elettronica industriale- Protezione dell'integrità del segnale nei circuiti di controllo e di interfaccia
  • Equipaggiamento di comunicazione- filtraggio per le linee di dati e di comunicazione
Domande frequenti
Qual è la funzione primaria del CM0705 common mode choke?
È progettato per sopprimere il rumore comune e ridurre le interferenze elettromagnetiche nelle linee di segnale e di alimentazione.
La serie CM0705 è adatta per il montaggio automatico?
Il design SMD è ottimizzato per i processi di pick-and-place e fornisce una coplanarità affidabile.
L'induttanza varia in base al numero di parti?
La serie CM0705 offre una vasta gamma di valori di induttanza, con corrente nominale e DCR variabile a seconda del modello.
Può funzionare in ambienti ad alta temperatura?
La serie supporta una gamma di temperature di funzionamento da -25°C a +105°C, adatta alla maggior parte delle applicazioni industriali e di consumo.
Prodotto Tag:

common mode power line choke

common mode toroidal chokes

common mode inductor
