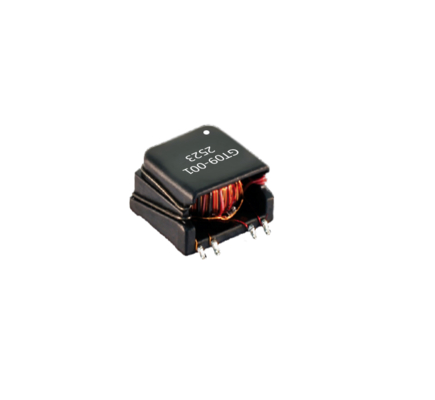

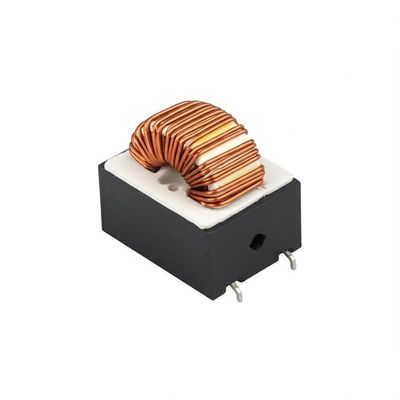

Trasformatore toroidale SMD per pilotaggio gate con isolamento 4.5KVAC

Prestazioni di commutazione mission-critical in forma compatta

Progettata per il controllo di precisione dei moduli di alimentazione IGBT/MOSFET, la nostra serie SMD Transformer sfrutta la tecnologia toroidale per fornire un accoppiamento magnetico superiore e una minima radiazione EMI.Con isolamento rinforzato 4.5KVAC Standard di trasformatore isolato (testato a 60 secondi), garantisce un funzionamento sicuro nei motori industriali e nei sistemi di batterie EV 800V.La progettazione a montaggio superficiale consente di risparmiare il 50% di spazio sul PCB, supportando una potenza di uscita di 5W a 65kHz, consentendo una commutazione robusta senza compromettere l'affidabilità.

Specifiche elettriche

Nota critica: mantenere una distanza di scorrere di ≥ 8 mm tra i PCB per garantire la completa integrità dell'isolamento.

Applicazioni

Motori per veicoli elettrici

Isola i circuiti di controllo a bassa tensione dagli inverter a batteria da 800V.
Accoppiamento con: sensori di corrente per la protezione da sovraccarico.

Motori motori industriali

Fornisce potenza di azionamento del gate per i MOSFET SiC nei servosistemi controllati da PLC.
Accoppiato con: filtri EMI per sopprimere il rumore di commutazione a 65 kHz.

Convertitori di energia rinnovabile

Consente l'adeguamento del ciclo di lavoro (10% ∼ 50%) nei microinverter solari.
Accoppiamento con: Induttori di potenza per alimentatori ausiliari DC/DC.

Domande frequenti

D: In che modo questo differisce dai trasformatori di potenza standard?
A: progettati specificamente per applicazioni di trasformatori a portata:

• Frequenza di commutazione più elevata (50/65 kHz vs. 50/60 Hz)

• Induttanza di perdita inferiore (≤ 4μH vs. > 100μH)

• Isolamento rinforzato (4.5KVAC contro 2.5KVAC tipici)

D: Può eliminare la sparatoria nei circuiti a mezzo ponte?
R: Sì. L'accoppiamento stretto del trasformatore SMD toroidale (tolleranza del rapporto ± 1,1%) riduce al minimo il debolezza del ritardo di propagazione.

D: Sono supportati rapporti di rotazione personalizzati?
A: Rapporti standard 1:1.25/1.4/1.5/1.71 (GT09-001 a 004).
