Casa /Prodotti/Trasformatore dell'azionamento del portone/Trasformatore di potenza SMD robusto con isolamento rinforzato per circuiti industriali ad alta temperatura e impronta compatta

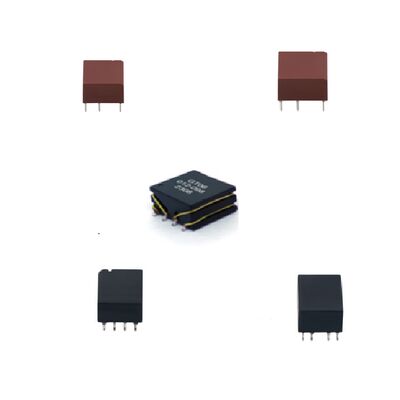

Trasformatore di potenza SMD robusto con isolamento rinforzato per circuiti industriali ad alta temperatura e impronta compatta

5000
MOQ
Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
Caratteristiche Galleria Descrizione di prodotto Parla adesso.
Caratteristiche
Specificazioni
Evidenziare:

Trasformatore di potenza compatto

,

Trasformatore di potenza SMD

,

Trasformatore di potenza con isolamento rinforzato
Informazioni di base
Luogo di origine: Cina
Marca: SHINHOM
Certificazione: RoHS
Numero di modello: GT06LXXA0
Documento: GT06LXXA0 _.pdf
Termini di pagamento e spedizione
Tempi di consegna: 2 ~ 8 settimane
Termini di pagamento: L/C, T/T
Descrizione di prodotto
Trasformatore di potenza SMD robusto e rinforzato per circuiti industriali ad alta temperatura
La serie GT06LXXA0 è un trasformatore di potenza SMD ad alte prestazioni progettato per applicazioni industriali e automobilistiche esigenti.Disegnati per funzionare in modo affidabile in un'ampia gamma di temperature da -40°C a +125°C, è dotato di isolamento rinforzato conforme alla norma IEC 62368-1, che garantisce sicurezza e durata in ambienti ad alta tensione.questo trasformatore di isolamento offre prestazioni elettriche eccellenti, inclusa una bassa induttanza di perdita e un elevato isolamento da intrecciamento, che lo rende ideale per convertitori DC-DC, alimentatori e interfacce di segnale isolate.
Specificità principali
Parametro Specificità
Opzioni di conversione del rapporto Disponibili rapporti multipli (1:1, n. 1:2, 8:3, 3:4, ecc.) a seconda del modello
Induttanza (Pin 1-3) 538 μH a 680 μH (±35%) misurati a 100 kHz, 100 mVrms
Induttanza di fuga (1-3 con 4-6 cortocircuiti) Da 0,6 μH a 2,0 μH al massimo
Capacità (da primaria a secondaria) ≤ 15pF a 30pF massimo
DCR (Primaria 1-3) 750 mΩ a 1500 mΩ massimo
DCR (secundario 6-4) 750 mΩ a 1300 mΩ massimo
Tensione di isolamento 4KVrms (550Vrms continui)
Creepage & Clearance ≥ 8 mm tra primario e secondario
Temperatura di funzionamento -40°C a +125°C
Temperatura di conservazione -40°C a +125°C
Profil di saldatura a onde Conformi alle linee guida relative al pre-riscaldamento, al ramp-up, alla zona critica e alla temperatura massima
Classificazione MSL Livello 1, durata del pavimento 0,5 anni a ≤ 30°C/60%RH
Applicazioni principali
Forniture di alimentazione industriali: moduli isolati DC-DC, convertitori di potenza a commutazione
Automotive Electronics: caricabatterie di bordo, sistemi di gestione delle batterie e sistemi di alimentazione dei veicoli elettrici
Telecomunicazioni e reti: interfacce di segnale isolate, trasformatori PoE (Power over Ethernet)
Sistemi di energia rinnovabile: inverter solari, convertitori di accumulo di energia che richiedono isolamento rinforzato
Apparecchiature critiche per la salute e la sicurezza: fasi di alimentazione in cui è obbligatorio un elevato isolamento e affidabilità
Adattatori di alimentazione per consumatori e IoT: disegni AC-DC e DC-DC compatti e ad alta temperatura
Prodotto Tag:

Trasformatore ad alta frequenza certificato AEC-Q200

Trasformatore di potenza di tensione di isolamento di 4KVrms

Trasformatore di isolamento delle impronte SMD compatto
