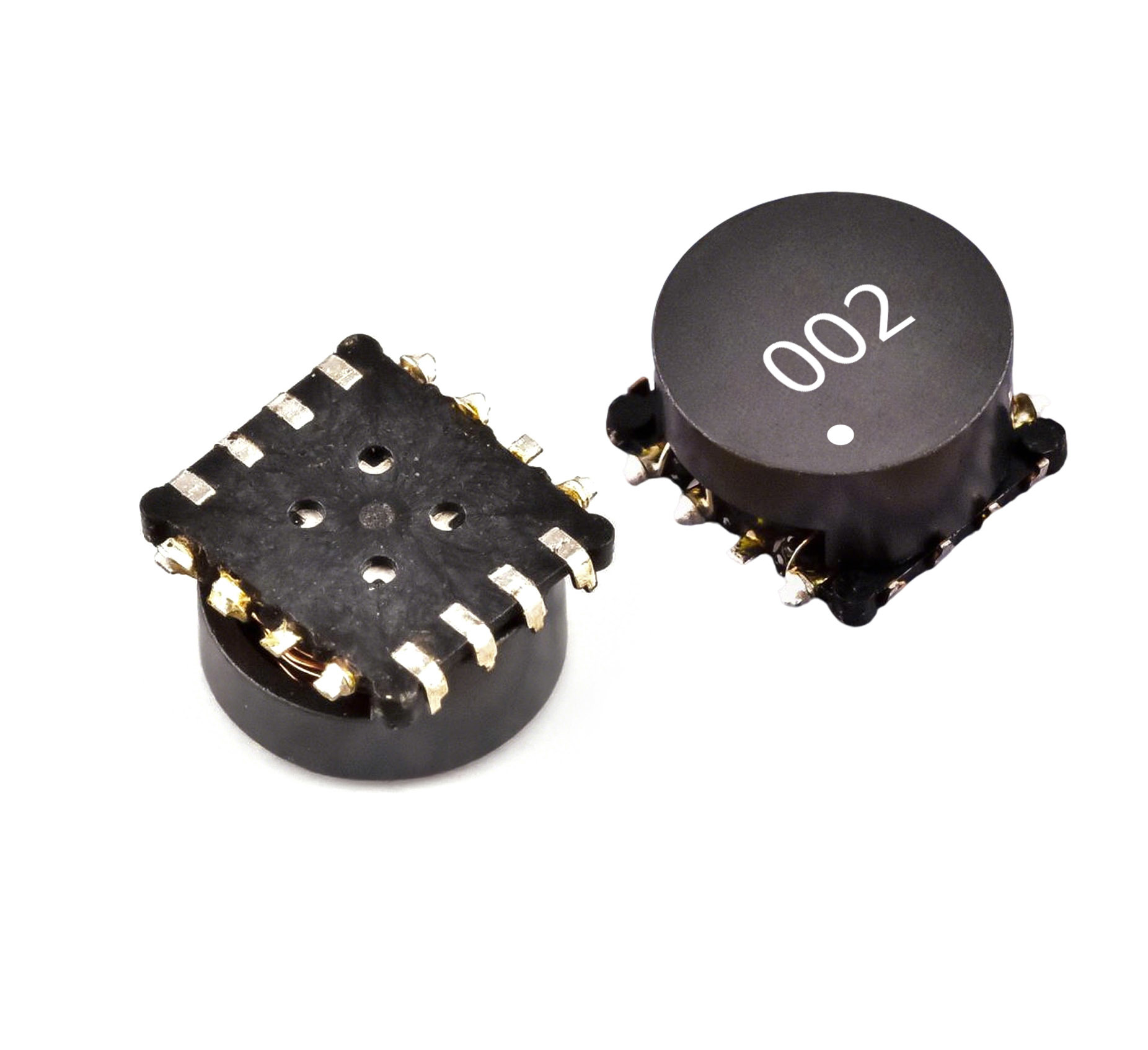

Trasformatore di carica per condensatori fotoflash Serie SDRS

Progettato per un rapido trasferimento di energia nei sistemi photoflash compatti, la serie SDRS5630T offre una carica del condensatore ad alta efficienza con rapporti di curva fino a 1:25Il suo design a basso profilo e la sua induttanza di perdita ridotta al minimo garantiscono prestazioni stabili in vari intervalli di temperatura industriale (da -20°C a +110°C).questi trasformatori sono dotati di isolamento rinforzato (500Vrms resistono alla tensione) e avvolgimento di precisione per una consegna costante di energia da impulso in applicazioni con spazio limitato.

Caratteristiche

• Profil ultra-basso: 5,8 mm di altezza massima per l'ottimizzazione dello spazio del PCB.

• Induttanza di perdita ridotta al minimo: Migliora l'efficienza del trasferimento di energia.

• Temperatura di funzionamento prolungata: affidabilità da -20°C a +110°C.

• Fabbricazione di dispositivi per il controllo delle emissioni: Compatibilità automatica dell'assemblaggio.

• Isolamento ad alta tensione: 500Vrms resistenza alla tensione.

• Imballaggi a nastro: produzione semplificata (nota come "completamento dei rotoli" nella scheda dati).

  Caratteristiche elettriche

  Numero della parte	Ratio di rotazione (Np:Ns)	Pri Induttanza (μH) ±20%	Induttanza sec (mH) Ref.	Pri DCR (mΩ)	Sec DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Nota: le liste del foglio dati duplicano la voce SDRS5630T-004; la tabella riflette solo modelli unici.




  Caratteristiche fisiche

  • Dimensioni: 5,6 ± 0,2 mm (W) × 3,0 mm max (H) × 5,8 mm max (L).

  • Configurazione del terminale: disegno a 8 pin (cfr. diagramma di avvolgimento: pin 1-4 = Np, pin 5-8 = Ns).

  • Montaggio: Disposizione dei pad ottimizzata per la saldatura SMD.




  Applicazioni

  • Imaging digitale: Carica del condensatore ad alta velocità per unità flash di fotocamere DSLR/compatte.

  • Illuminazione stroboscopica: generazione di impulsi ad alta efficienza energetica in fotoflash portatili.

  • Sensori industriali: circuiti di attivazione che richiedono una rapida scarica ad alta tensione.

  • Dispositivi medici: sistemi flash compatti per apparecchiature endoscopiche e diagnostiche.




  Conformità e imballaggio

  • Materiali conformi alla RoHS.

  • Imballaggio standard a nastro e rullo ("Roll Completion").
